Гайка специальная ЗП 01.101 переднего хода ЗМ-60У/90У/120У

Гайка специальная ЗП 01.101 переднего хода ЗМ-60У/90У/120У и ЗМБ

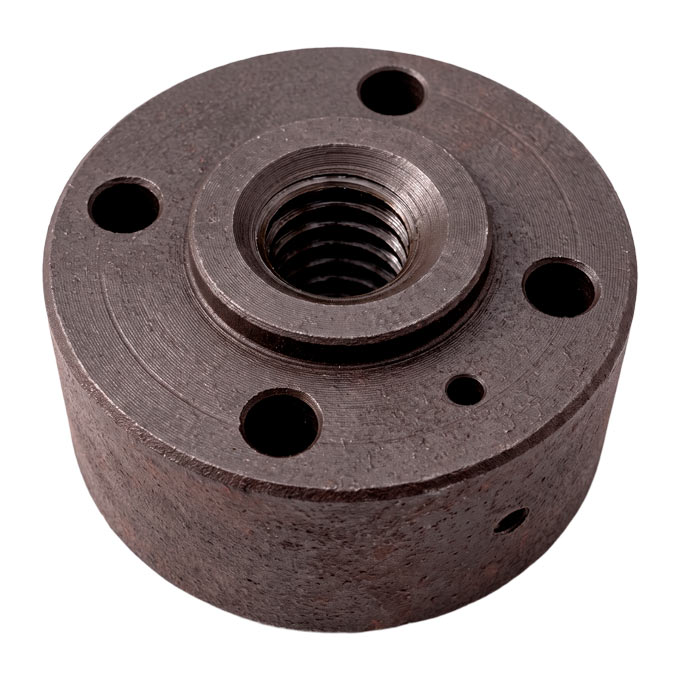

Специальная гайка ЗП 01.101 — это массивный опорный элемент с внутренней трапецеидальной резьбой, который выполняет роль главной неподвижной силовой базы в механизме изменения положения современного двухколесного переднего хода зернометателей серий ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У) и ЗМБ (ЗМБ-90У, ЗМБ-120У), также совместимый с классическими моделями ЗМ-60/60А. В кинематической схеме стойки эта деталь жестко монтируется на раму и верхнюю горизонтальную площадку наружной вилки ЗП 01.050, становясь надежной точкой опоры для массивного подъемного винта ЗП 01.070.

Именно этот узел принимает на себя всю статическую и динамическую осевую нагрузку от веса передней части рамы во время настройки рабочей высоты машины. Благодаря выверенному профилю внутренней резьбы, гайка образует с винтом эффективное самотормозящее соединение. Оно обеспечивает плавное перемещение внутренней стойки с колесной базой и надежно фиксирует заданный клиренс передней части агрегата, полностью исключая риск его самопроизвольного проседания под действием рабочих вибраций на площадке тока. Несмотря на то, что деталь была оптимизирована под увеличенную массу техники нового поколения, она сохраняет стандартизированную геометрию креплений, поэтому является абсолютно универсальной и подходит для ремонта или модернизации классических зернометателей предыдущих лет выпуска.

Технические характеристики специальной гайки ЗП 01.101

• Каталожный номер: ЗП 01.101
• Применение: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У (совместима с ЗМ-60/60А)
• Тип рабочей резьбы: Внутренняя трапецеидальная (под винт ЗП 01.070)
• Базовый материал: Серый антифрикционный чугун СЧ 20 (вес 3,3 кг)
• Усиленный материал: Конструкционная углеродистая Сталь 45 (вес 3,5 кг)
• Крепление: 4 сквозных отверстия под стяжные болты (стандартно М10х80)
• Количество на один агрегат: 1 шт

Инженерная геометрия гайки ЗП 01.101 разработана с учетом сложных пространственных нагрузок, которые генерирует массивная двухколесная стойка современных зернометателей. Деталь имеет специальный центрирующий буртик, который плотно и без перекосов входит в соответствующее отверстие платформы — такое конструктивное решение позволяет разгрузить четыре стяжных болта от поперечных (радиальных) усилий, возникающих во время раскачивания стального винта в процессе работы или передвижения машины. Также на корпусе гайки предусмотрена технологическая выточка, выполняющая функцию смазочного резервуара — заложенная туда густая смазка постепенно окутывает внутренние трапецеидальные витки, обеспечивая плавный ход винтовой пары.

Поскольку современные модели серий ЗМ-У и ЗМБ стали тяжелее своих предшественников, выбор материала для опорной гайки является критическим фактором её долговечности. Базовый вариант традиционно отливается из серого чугуна СЧ 20, где его бесспорное преимущество заключается в отличных антифрикционных свойствах — графитовые включения в структуре чугуна работают как естественная сухая смазка, что препятствует появлению задиров на стальном винте даже при условии нерегулярного технического обслуживания. Однако чугун является хрупким металлом и остается уязвимым к жестким динамическим ударам, которые передаются на стойку во время транспортировки тяжелого агрегата по выбоистым площадкам или при переезде через пороги складов. Для таких экстремальных условий эксплуатации изготавливается усиленная модификация из монолитного проката Стали 45. Стальная гайка не раскалывается от сильных сотрясений, но требует более строгого соблюдения режимов смазки, чтобы предотвратить «закусывание» резьбы из-за прямого трения стали по стали; в усиленной детали предусмотрены дополнительные смазочные каналы для удобного шприцевания.

Смежные комплектующие опорной гайки ЗП 01.101

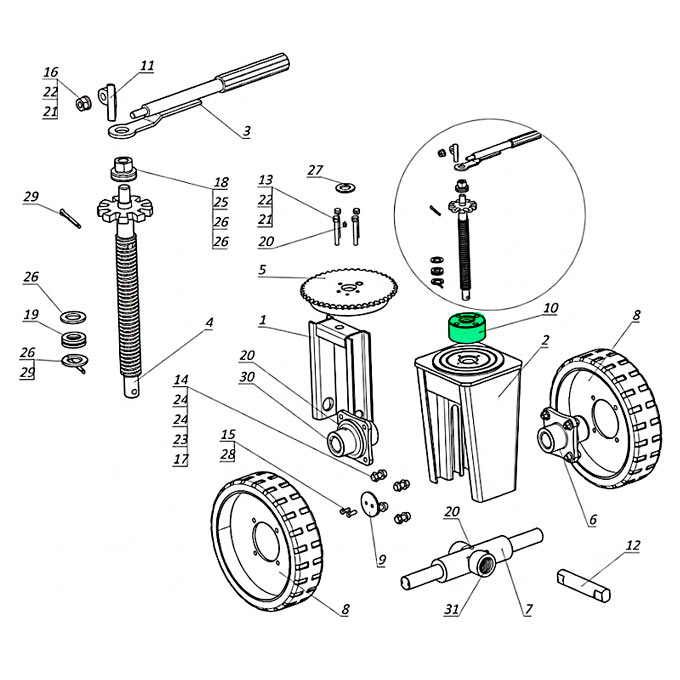

Специальная гайка ЗП 01.101 работает в тесной кинематической связи с другими элементами механизма изменения положения. Во время её замены или дефектовки стойки, согласно схеме современного двухколесного агрегата, обязательной ревизии подлежат следующие контактные детали:

• Вилка наружная ЗП 01.050 (несущая металлоконструкция узла)
• Винт ЗП 01.070 (силовой вал, образующий рабочую резьбовую пару)
• Звездочка ЗП 01.402 (расположена в верхней части переднего хода)
• Подшипник упорный 8104 ГОСТ 520-2002 (воспринимает осевые нагрузки)
• Крепежные элементы (болты М10х40 для жесткой фиксации детали к платформе)

За десятилетия выпуска зернометателей разными заводами, а также после многочисленных ремонтов непосредственно в условиях агрохозяйств, конструкция опорной базы получила различные исполнения. В классической заводской схеме на верхней площадке монтируется именно специальная гайка, однако на практике встречаются альтернативные инженерные решения, например, массивный литой корпус подшипника, внутри которого нарезана рабочая трапецеидальная резьба для направляющего винта. Вариативность также касается и самой платформы наружной вилки — она может быть выполнена как в виде стандартной открытой площадки, так и в усиленных версиях, где весь узел сопряжения объединен с наваренным защитным кожухом. Такой кожух изолирует механизм от внешнего воздействия, но требует внимания при подборе габаритов новой детали или инструмента для затяжки креплений. Учитывая такой широкий спектр заводских и «гаражных» инженерных вариаций, перед заменой гайки стоит внимательно проверить конфигурацию посадочного места, поскольку крепежные отверстия под болты М10х40 на вашей раме могут иметь нестандартные координаты и потребуют индивидуальной адаптации для правильного центрирования винтовой пары.

Купить специальную гайку ЗП 01.101 от Завода Мороза

Завод Мороза предлагает аграриям рациональный подход к восстановлению подъемных механизмов, изготавливая специальные гайки ЗП 01.101 с глубоким пониманием того, как эта деталь работает под нагрузкой на современном току. Вы имеете возможность выбрать классическое исполнение из серого антифрикционного чугуна (СЧ 20), которое благодаря графитовым включениям обеспечивает идеально плавное скольжение трапецеидальных витков винта, или же заказать усиленную стальную модификацию (Сталь 45). Стальная гайка является отличным выбором для хозяйств с разбитым покрытием площадок — она гарантированно выдерживает самые жесткие динамические удары во время переездов агрегата и оснащается дополнительными смазочными каналами для удобного шприцевания.

Мы отлично понимаем, что каждый зернометатель за годы эксплуатации получает свою историю ремонтов, поэтому посадочные площадки наружных вилок часто отличаются от заводских стандартов. Именно поэтому наши производственные мощности позволяют не только оперативно отгружать серийные запчасти из постоянного складского резерва, но и гибко адаптировать деталь под ваши реалии. При необходимости наши инженеры изменят диаметр нижнего центрирующего буртика, точно подгонят координаты четырех крепежных отверстий под вашу раму или выточат полностью уникальный опорный узел, избавляя вас от необходимости резать или переваривать несущую металлоконструкцию машины.

Обращайтесь в наш отдел продаж для подбора комплектующих — мы досконально разбираемся в конструктивных нюансах подъемных систем зернометателей разных поколений и производителей и поможем подобрать деталь, которая безошибочно встанет на свое место. Заказывайте надежную опорную базу непосредственно у завода-производителя, чтобы вернуть ручному приводу первоначальную легкость настройки и гарантировать стабильное удержание рабочей высоты вашего зернометателя без каких-либо проседаний.
