Планка ЗП 14.502 заднего хода

Планка ЗП 14.502 заднего хода зерномета

Планка ЗП 14.502 - это мелкий, но важный фиксирующий элемент ходовой части, который применяется в механизме заднего хода ЗП 01.220 зернометов классического серийного исполнения ЗМ-60. Деталь предназначена для создания сплошного неразрывного соединения между ведущей полуосью - валом ЗП 01.627 - и ступицей колеса (ЗМ 01.104) с правой стороны агрегата.

Благодаря своей конструкции планка выполняет роль замкового элемента: она ложится на специальную фрезерованную площадку вала и прикручивается крепежными болтами непосредственно к фланцу ступицы. Это исключает относительное прокручивание полуоси внутри колеса, обеспечивая постоянную жесткую передачу крутящего момента от редуктора самохода на ведущее колесо.

Технические характеристики планки ЗП 14.502

• Каталожный номер: ЗП 14.502
• Применение: ЗМ-60 (классические модели с асимметричным приводом)
• Узел установки: Ход задний ЗП 01.220 (глухая полуось)
• Назначение: Жесткое фиксирование вала ЗП 01.627 в ступице колеса ЗМ 01.104
• Материал: Углеродистая сталь обыкновенного качества (Ст 3 ГОСТ 535-79)
• Способ крепления: 2 болта М8х16 (ГОСТ 7796-70)
• Масса детали: 0,060 кг (60 граммов)
• Количество на узел: 1 шт.

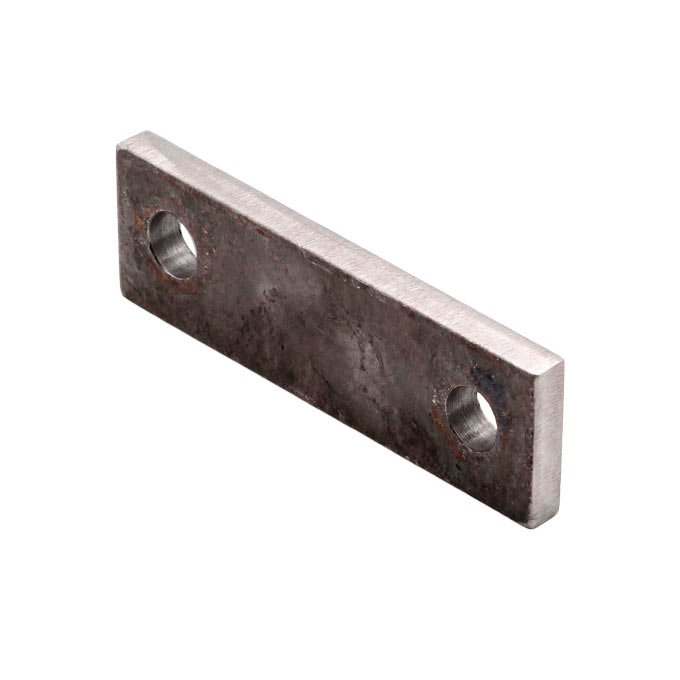

Простая прямоугольная форма с двумя монтажными отверстиями обеспечивает максимальную надежность и компактность детали. Планка изготавливается из полосового стального проката, а межцентровое расстояние ее отверстий четко соответствует расположению резьбовых отверстий на фланце ступицы ЗМ 01.104.

Фиксация на фрезерованной плоскости вала является главным принципом работы этой детали в ходовом узле. Планка накладывается краем на продольную площадку вала ЗП 01.627 и зажимается двумя болтами М8х16 через фланец ступицы. Благодаря этому создается механический замок, не позволяющий валу прокручиваться и обеспечивающий надежную работу привода без использования подвижных муфт или пружин.

Сопутствующие запчасти планки ЗП 14.502

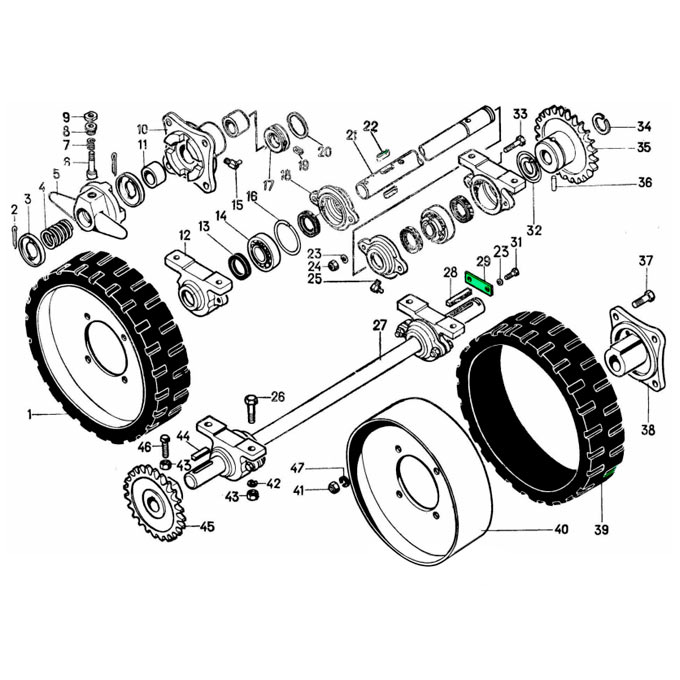

В механизме заднего хода планка ЗП 14.502 работает в узком зафиксированном комплекте деталей. При ее замене или проведении дефектовки проверяют следующие сопутствующие комплектующие:

• Вал заднего хода ЗП 01.627 - полуось с фрезерованной площадкой под планку
• Ступица колеса ЗМ 01.104 - глухая чугунная ступица с соответствующими крепежными отверстиями
• Крепежные болты М8х16 (ГОСТ 7796-70) - 2 шт.
• Пружинные шайбы (гроверы) 8.65Г - для предотвращения самоотвинчивания болтов от вибрации

Поскольку эта планка работает в условиях постоянных знакопеременных нагрузок и вибраций от качения колеса по неровному току, со временем отверстия в ней или крепежные болты могут разбиваться. Ослабление затяжки приводит к люфту ступицы на валу и ускоренному износу фрезерованной площадки полуоси.

Купить планку ЗП 14.502 и другие комплектующие на Заводе Мороза

Несмотря на компактные размеры и относительную простоту этой детали, ее точная геометрия важна для отсутствия люфтов в ходовой части. Изготовленная на Заводе Мороза планка ЗП 14.502 строго соответствует оригинальным заводским чертежам, выдерживает высокие нагрузки на сдвиг и гарантирует надежную фиксацию полуоси.

Мы производим как отдельные запчасти для сохранения классической асимметричной схемы привода ЗМ-60, так и предлагаем готовые решения для модернизации. Если ваша техника нуждается в восстановлении или вы решили перевести задний ход на современную симметричную схему с двумя муфтами отключения, наши специалисты подберут для вас полный комплект комплектующих либо поставят собранный узел заднего хода под ключ. Выбирайте качественные детали от производителя для надежной и продолжительной эксплуатации вашего зерномета!
