Пружина ЗП 01.626 (на полумуфту)

Пружина ЗП 01.626 муфты заднего хода

Пружина ЗП 01.626 - это силовой упругий элемент узла управления механизмом заднего хода ЗП 01.220, обеспечивающий передачу крутящего момента на ведущие колеса зерномета. Эта деталь является неотъемлемой частью ходовой системы как на классических машинах ЗМ-60 и ЗМ-60А, так и на современных модернизированных агрегатах ЗМ-60У и ЗМ-90У.

Базовая инженерная задача этой пружины заключается в постоянном и жестком прижимании подвижной кулачковой полумуфты к ступице колеса. Именно благодаря усилию разжатия, которое создает пружина ЗП 01.626, кулачки муфты надежно удерживаются в зацеплении, позволяя машине уверенно передвигаться по площадке тока во время выполнения технологических операций. С обратной стороны пружина жестко опирается на специальную штампованную шайбу ЗМ 01.435, которая служит для нее опорной базой.

Когда механизатору необходимо перекатить агрегат вручную или взять его на буксир, он оттягивает муфту на себя, преодолевая силовое сопротивление именно этой пружины. Таким образом разрывается жесткая связь между редуктором и колесами, что уберегает механизм самопередвижения от поломок.

Технические характеристики пружины ЗП 01.626

• Каталожный номер: ЗП 01.626
• Применение: ЗМ-60, ЗМ-60А, ЗМ-60У, ЗМ-90У

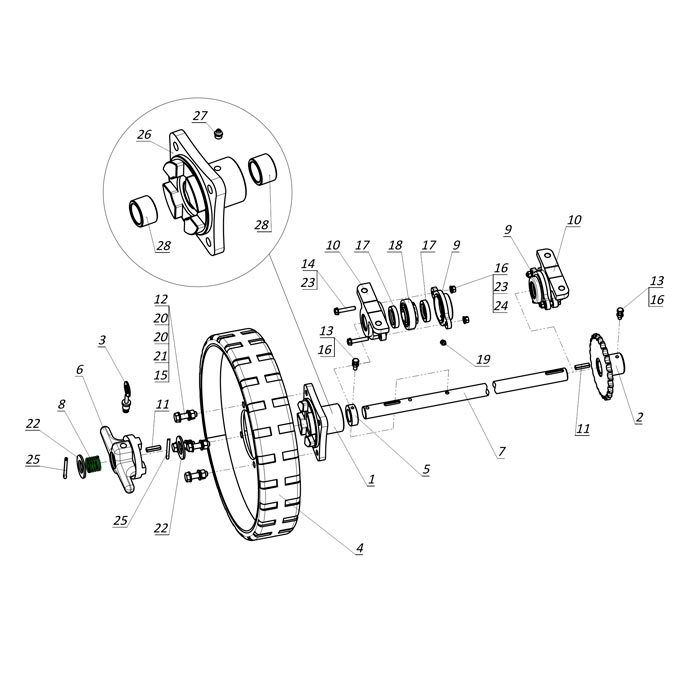

• Узел установки: Ход задний ЗП 01.220 (механизм кулачковой муфты)
• Тип детали: Цилиндрическая винтовая пружина сжатия
• Количество: 1 или 4 шт. (в зависимости от модификации)
• Материал: Стальная пружинная проволока П-3
• Масса: 0,035 кг

Конструктивно деталь ЗП 01.626 представляет собой классическую винтовую пружину сжатия с открытым шагом витков. Она изготавливается из специальной пружинной проволоки диаметром 3 мм, которая проходит соответствующую термическую обработку для сохранения упругих свойств в течение многих циклов работы. Жесткость этой пружины рассчитана очень точно - она должна создавать достаточный осевой напор, чтобы кулачки муфты самопроизвольно не размыкались во время движения тяжелого зерномета, но при этом позволять механизатору оттягивать муфту вручную без использования дополнительных рычагов.

Крайние опорные витки пружины плотно подогнаны друг к другу, образуя ровную плоскость - это важный инженерный нюанс, который позволяет пружине всей площадью торца упираться в штампованную шайбу ЗМ 01.435 с одной стороны и непосредственно в тело подвижной полумуфты с другой. Благодаря такой геометрии силовая нагрузка передается строго вдоль оси вала, что полностью исключает радиальное искривление пружины или ее заклинивание на полуоси во время работы.

Что касается количества этих пружин на один агрегат, то оно не является постоянным и напрямую зависит от кинематической схемы заднего хода вашей машины. Если вы ремонтируете классическую технику предыдущих поколений (классические модели ЗМ-60 или ЗМ-60А), вам понадобится всего одна пружина ЗП 01.626 на всю машину - это связано с тем, что старый механизм самопередвижения имеет дифференциал в редукторе, поэтому узел кулачковой муфты для разблокировки колес при буксировке устанавливался асимметрично, только на левой полуоси. Напротив, в современных модернизированных агрегатах (таких как наши ЗМ-60У и ЗМ-90У) инженеры применили более надежную симметричную схему привода заднего хода, где механизмы отключения дублируются на обоих ведущих колесах, чтобы гарантированно защитить редуктор от повреждений при транспортировке машины. Соответственно, для полноценного обслуживания или замены механизма фиксации на новых зернометах вам понадобятся уже две такие пружины - по одной на каждую полуось.

Сопутствующие детали пружины муфты ЗП 01.626

В кинематической схеме механизма отключения заднего хода пружина ЗП 01.626 работает в тесной механической связи с другими силовыми и направляющими элементами. При замене этой пружины или общей дефектовке узла необходимо обязательно проверять состояние следующих смежных деталей:

• Опорная шайба ЗМ 01.435
• Полумуфта ЗП 01.102
• Ступица колеса ЗМ 01.180
• Вал заднего хода ЗП 01.625
• Элементы ручной блокировки (фиксатор, кнопка и ее малая пружина)

Механизм кулачковой муфты заднего хода - это узел, который часто страдает от «народной инженерии»: в полевых условиях, при утере или просадке оригинальной пружины, механизаторы нередко устанавливают вместо нее любую случайную пружину, найденную в мастерской. Это нарушает рассчитанную кинематику узла, и если кустарная пружина слишком мягкая, она не способна удержать полумуфту в зацеплении - под рабочей нагрузкой или из-за вибраций кулачки могут самопроизвольно размыкаться, и зерномет начинает пробуксовывать или вовсе теряет ход. С другой стороны, установка слишком жесткой пружины приводит к тому, что оператор физически не может оттянуть полумуфту руками для ее разблокировки. Как следствие, персонал часто пренебрегает правилами эксплуатации и начинает буксировать агрегат по току с включенными колесами. Из-за жесткой цепной связи это приводит к срезанию предохранительных штифтов или поломке редуктора самопередвижения (если последние также «модифицировали»).

Оригинальная пружина ЗП 01.626 от Завода Мороза имеет идеально выверенный баланс жесткости, который обеспечивает надежное сцепление и в то же время позволяет легко разблокировать ход руками. Тем не менее мы прекрасно понимаем, что на многих старых или переоборудованных агрегатах валы могут быть проточены иначе, стопорные кольца смещены, а сами полумуфты иметь нестандартную глубину посадки. Если геометрия вашего узла была изменена во время предыдущих ремонтов, наша компания готова изготовить пружины по вашим индивидуальным чертежам или образцам. Мы можем навить пружину из более толстой проволоки для увеличения усилия, изменить ее общую длину, шаг витков или наружный диаметр, чтобы она идеально встала на ваш модифицированный вал и гарантировала абсолютно безотказную работу привода.

Купить пружину ЗП 01.626 на зерномет

Завод Мороза строил свое производство на постоянном живом диалоге с инженерами и механизаторами агропредприятий. Мы глубоко понимаем жесткие реалии эксплуатации техники на току и хорошо знаем последствия вынужденных полевых ремонтов. Эксплуатационная практика доказывает: установка случайных, откалиброванных пружин в механизм кулачковой муфты приводит либо к пробуксовке машины под рабочей нагрузкой, либо к невозможности разблокировать колеса вручную, что в свою очередь может закончиться поломками редуктора самопередвижения при буксировке в отсутствие нужных штифтов. Использование оригинальной пружины ЗП 01.626 со стандартизированным усилием сжатия полностью устраняет эти риски.

В то же время мы понимаем, что износ механизма отключения колес редко бывает точечным. Если на вашем агрегате критически изношены проточки вала, разбиты кулачки подвижной полумуфты или ступицы, замена только одной пружины не обеспечит надлежащей фиксации. Для таких случаев мы предлагаем приобрести полностью укомплектованные полуоси или весь ход задний ЗП 01.220 в сборе. Такой подход позволяет быстро восстановить правильную заводскую кинематику ходовой части без потерь времени на реставрацию или подгонку изношенных элементов.

Обращайтесь в наш отдел продаж за профильной технической консультацией и для оформления заказа. Мы проанализируем конфигурацию вашего зерномета (как минимум нужно знать, классическая это асимметричная схема или современная модернизированная с двумя муфтами) и безошибочно укомплектуем вашу машину. Выбирайте надежные инженерные решения от производителя, чтобы гарантированно вернуть контроль над приводом и обеспечить агрегату стабильную работу на много сезонов вперед.
