Шайба ЗП 01.608 ленточного тормоза ЗМ-60/60А

Шайба ЗП 01.608 ленточного тормоза триммера ЗМ-60/60А

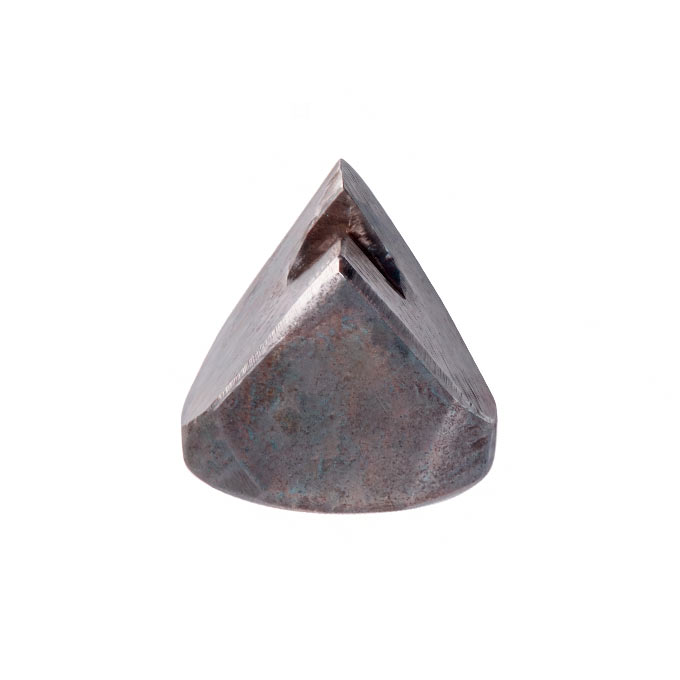

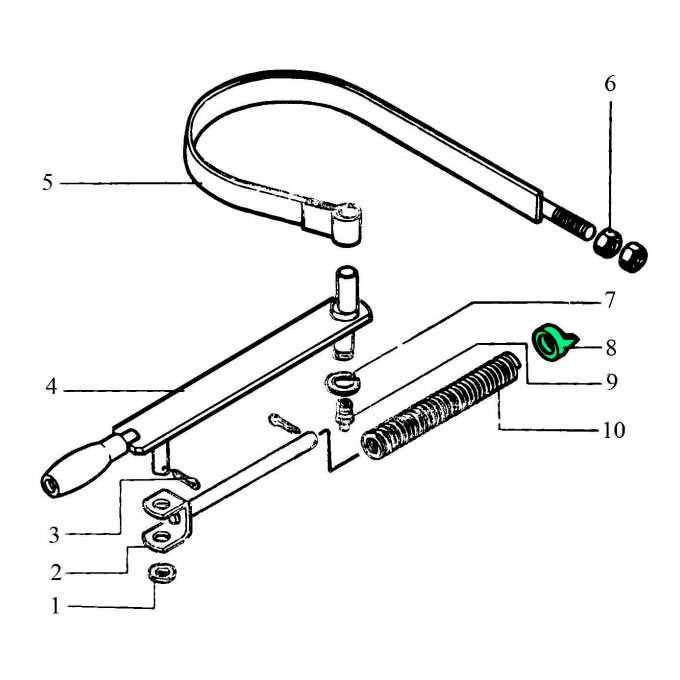

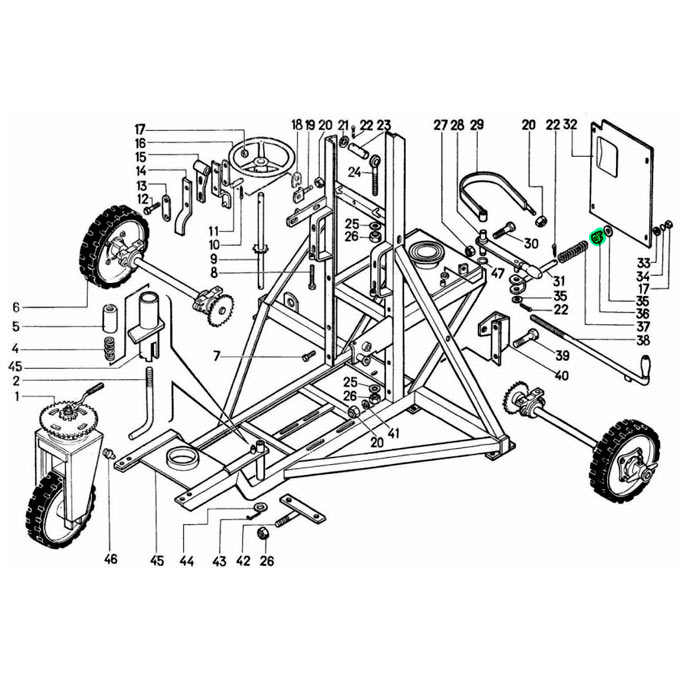

Шайба ЗП 01.608 - это специализированный опорный элемент системы полуавтоматического ленточного тормоза ЗП 01.140, которым штатно комплектуются классические зернометатели серий ЗМ-60 и ЗМ-60А. В общей кинематической схеме механизма фиксации поворотной рамки триммера эта деталь монтируется непосредственно на направляющий шток ЗП 01.160 перед его прохождением сквозь сквозное отверстие в неподвижной несущей плите рамы. Именно в этом месте она выступает базовой точкой опоры для рабочей пружины ЗП 01.612, обеспечивающей постоянное натяжение тормозной ленты.

Главная инженерная ценность этой небольшой детали заключается в ее специфической форме - одна из рабочих плоскостей шайбы имеет выраженную сферическую (выпуклую) геометрию. Благодаря такой конструкции деталь выполняет функцию плавающего шарового шарнира. Особенность работы ленточного тормоза заключается в том, что при переводе управляющего рычага ЗП 01.150 на растормаживание он движется по дуге, из-за чего закрепленный на нем шток постоянно меняет свой угол наклона относительно стационарной плоскости рамы. Сферическая шайба эффективно компенсирует этот перекос - под давлением пружины она мягко перекатывается своей выпуклой частью по краям отверстия, позволяя стержню штока свободно менять угол без трения о острые края металла и заклинивания. Одновременно с этим ее другая, плоская сторона обеспечивает идеально ровную базу для упора пружины, гарантируя ее правильное линейное сжатие и предотвращая деформацию пружины на изгиб во время частых рабочих циклов.

Технические характеристики и особенности шайбы ЗП 01.608

• Каталожный номер: ЗП 01.608
• Применение: ЗМ-60, ЗМ-60А (узел ленточного тормоза ЗП 01.140)
• Материал: Сталь 45
• Функция: Плавающий шарнир-опора для направляющего штока пружины
• Масса детали: 0,044 кг
• Количество на один агрегат: 1 шт.

Поскольку шайба ЗП 01.608 изготовлена из качественной Стали 45, ее естественное механическое стирание происходит очень медленно. Главная проблема этой детали - человеческий фактор. Ее часто теряют во время разборки тормоза на току и ошибочно заменяют обычной плоской шайбой - это грубое нарушение кинематики, так как плоская шайба не способна компенсировать изменение угла, из-за чего шток (ЗП 01.160) начинает жестко тереться о раму, сгибается или деформирует само отверстие. Поэтому дефектовка или замена этой шайбы всегда проводится в комплексе. Вместе с ней обязательной ревизии подлежат:

• Шток ЗП 01.160 (на наличие изгибов и задиров металла)
• Пружина ЗП 01.612 (на потерю жесткости из-за работы с перекосом)
• Рычаг ЗП 01.150 (на наличие люфтов в месте крепления штока)

Капризность классической системы, где потеря одной маленькой шайбы приводила к выходу из строя всего тормоза, заставила инженеров Завода Мороза пересмотреть конструкцию. На наших современных зернометателях (ЗМ-60У, ЗМ-90У, ЗМ-120У) сферическая шайба ЗП 01.608 больше не используется вообще. Благодаря переходу на модернизированную ленту прямого действия ЗП 01.241 / ЗП 01.242, где рабочая пружина устанавливается непосредственно на длинный хвостовик самой ленты, мы ликвидировали изменение углов во время растормаживания. Нет изменения угла - нет необходимости в промежуточном штоке и сферическом шарнире для него. Это инженерное упрощение сделало механизм фиксации триммера абсолютно надежным и избавило механизаторов от необходимости искать специфические мелкие детали в случае ремонта.

Купить сферическую шайбу ЗП 01.608 от Завода Мороза

Для восстановления правильной кинематики классического ленточного тормоза триммера на Заводе Мороза вы можете приобрести оригинальную сферическую шайбу ЗП 01.608. Мы изготавливаем ее из качественной Стали 45 со строгим соблюдением радиуса выпуклой рабочей поверхности, что гарантирует идеальное скольжение штока по краям отверстия рамы без задиров и заклиниваний.

В то же время постоянная необходимость следить за такими мелкими, легко теряющимися, но критически важными деталями - это именно та причина, почему мы кардинально изменили конструкцию на наших современных агрегатах. В новых зернометателях Завода Мороза (ЗМ-60У, ЗМ-90У, ЗМ-120У) система фиксации триммера работает напрямую, полностью исключая из конструкции штоки и капризные сферические шарниры. Если ваше хозяйство устало от регулярных гаражных ремонтов устаревших узлов, постоянного износа мелкой кинематики и вы ищете максимальную безотказность во время напряженного сезона - возможно, наступило оптимальное время задуматься об обновлении парка техники и приобретении нашего нового, мощного и современного зернометателя.

Тем не менее, пока ваш классический ЗМ-60 остается в строю и выполняет свои задачи, мы обеспечим его всей необходимой ремонтной базой. Не пытайтесь сэкономить время, заменяя утерянную деталь обычной плоской шайбой - это лишь приведет к жесткому трению, согнутому штоку и новым простоям на току. Обращайтесь в наш отдел продаж для подбора комплектующих - мы хорошо разбираемся в подобных механизмах и оперативно отгрузим правильную сферическую шайбу ЗП 01.608 (отдельно или вместе с новым штоком и пружиной), чтобы гарантированно вернуть вашему триммеру заводскую мягкость растормаживания и надежность!
