Штифт предохранительный ЗП 01.646

Штифт предохранительный ЗП 01.646 заднего хода зерномета

Штифт предохранительный ЗП 01.646 - это компактная, но важная деталь узла заднего хода ЗП 01.220 зернометов классических серий ЗМ-60, ЗМ-60А и их модификаций. Элемент устанавливается в узле приводной полуоси заднего хода и служит связующим звеном между валом ЗП 01.625 и приводной звездочкой ЗП 01.340.

Главное назначение этого штифта - выполнение функции «слабого звена» (предохранителя на срез) в силовой трансмиссии агрегата. Во время работы зерномета по току штифт удерживает звездочку на валу и обеспечивает передачу крутящего момента от редуктора самохода на ведущее колесо. Однако в случае возникновения критических перегрузок, заклинивания колесного хода или попадания значительных препятствий под колеса штифт рассчитан на срез в первую очередь - это позволяет быстро разорвать кинематическую связь и защитить от аварийного разрушения дорогой редуктор самохода, приводные цепи и элементы трансмиссии.

Технические характеристики штифта ЗП 01.646

• Каталожный номер: ЗП 01.646
• Применение: ЗМ-60, ЗМ-60А
• Узел установки: Ход задний ЗП 01.220 (фиксация звездочки ЗП 01.340 на валу ЗП 01.625)
• Назначение: Аварийная защита трансмиссии самохода от разрушительных перегрузок
• Материал: Конструкционная углеродистая сталь (Сталь 35)
• Масса детали: 0,019 кг
• Количество на узел: 1 шт. (на асимметричном ходу) или 2 шт. (на симметричных модификациях)

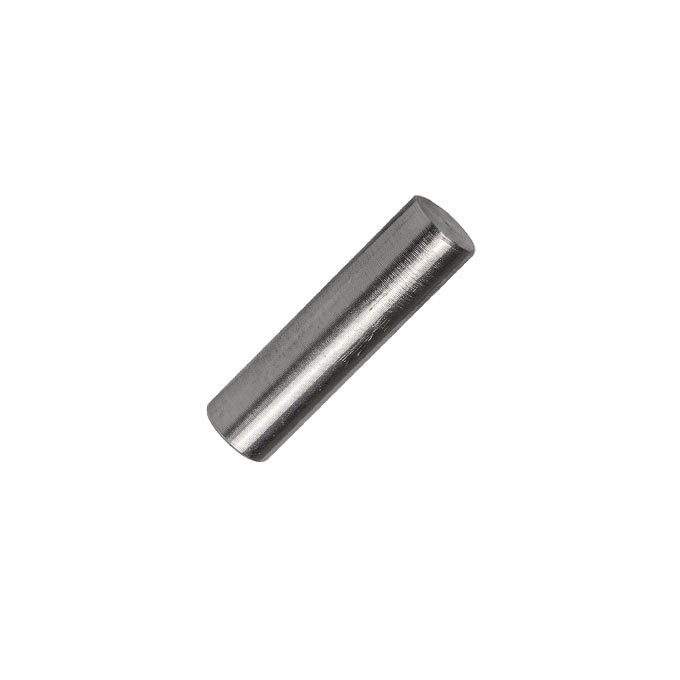

Цельная цилиндрическая форма с точным калиброванным диаметром изготавливается из конструкционной стали с четко рассчитанными пределами прочности на срез. Штифт легко монтируется в отверстие на валу ЗП 01.625 через ступицу приводной звездочки ЗП 01.340, а его осевое удержание от выпадения во время вибраций дополнительно обеспечивается смежным стопорным кольцом.

Практика эксплуатации и переделки в хозяйствах показывает, что заводское исполнение со штифтом, принимающим все пиковые нагрузки, нередко вызывает нарекания механизаторов из-за частых остановок техники во время интенсивной работы. Стремясь улучшить беспрерывность труда, в хозяйствах часто прибегают к отказу от стандартного «мягкого» штифта - его заменяют на каленые стальные пальцы, делают фрезерованные шпоночные пазы либо применяют усиленные крепежные элементы. Подобная переделка действительно делает узел значительно устойчивее к нагрузкам, однако лишает зерномет гарантийной аварийной защиты, из-за чего в случае внештатной ситуации вся разрушительная сила может передаться непосредственно на зубья шестерен редуктора самохода.

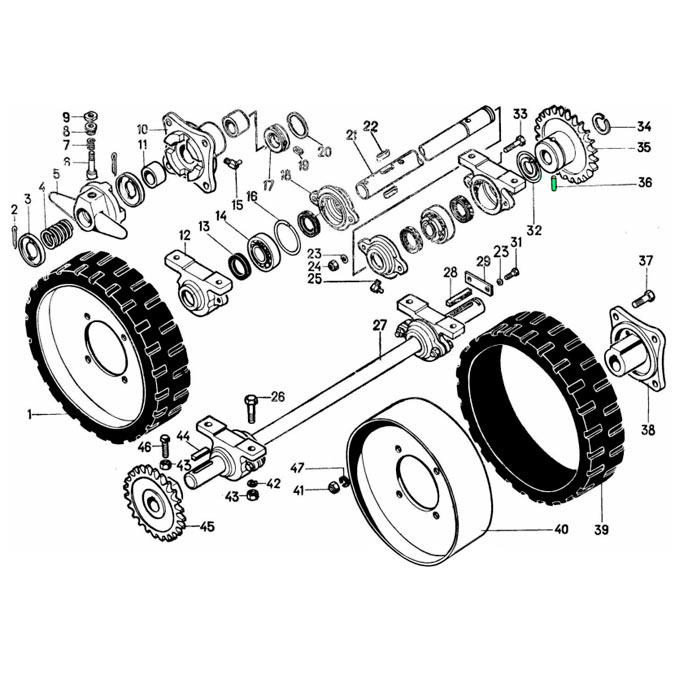

Сопутствующие запчасти и взаимосвязь в ходовом узле

В ходовой части зерномета предохранительный штифт ЗП 01.646 функционирует в строго определенной кинематической паре. К сопутствующим комплектующим относятся:

• Вал заднего хода ЗП 01.625
• Звездочка приводная ЗП 01.340 (Z=25, t=19.05 мм)
• Упорные стопорные кольца (6511 019 ГОСТ 2833-77) - 2 шт.
• Приводная цепь ПРЛ-19,05 - роликовая цепь заднего хода

Любые изменения параметров штифта или посадки звездочки напрямую влияют на смежные элементы: если отверстие под штифт в валу или звездочке разбивается из-за длительной работы с люфтом, простой монтаж нового штифта не обеспечит плотной посадки. В таких случаях требуется комплексная ревизия посадочных мест либо адаптация смежных деталей под новые параметры.

Купить предохранительный штифт ЗП 01.646 и другие комплектующие от Завода Мороза

Несмотря на копеечную стоимость этой детали, наличие качественного и правильно рассчитанного предохранительного штифта является залогом целостности дорогой трансмиссии классического зерномета. Изготовленные на Заводе Мороза штифты ЗП 01.646 строго соответствуют оригинальным технологическим требованиям и ГОСТам, выдерживая штатные рабочие усилия и гарантированно срабатывая на срез только при опасных перегрузках.

Мы изготавливаем как стандартные серийные штифты для комплектования ЗИП и текущего обслуживания, так и готовы предлагать рассчитанные инженерные решения для реставрированных или видоизмененных полуосей. Если ваши валы или звездочки уже подверглись модификациям, специалисты Завода Мороза помогут подобрать подходящие ремонтные штифты, шпонки либо поставят полностью собранные узлы заднего хода под ключ. Выбирайте надежные комплектующие от производителя для безопасной и долговечной работы вашей сельхозтехники!
