Винт переднего хода ЗМ-60 (ЗП 01.070)

Винт переднего хода ЗМ-60 (ЗП 01.070)

Винт переднего хода ЗП 01.070 является центральным силовым элементом механизма изменения положения переднего хода (ЗП 01.020) зернометателей серии ЗМ-60 и их многочисленных модификаций. Эта деталь выступает главным звеном подъемного узла и непосредственно отвечает за принятие на себя массы передней части агрегата во время вертикального перемещения внутренней вилки (ЗП 01.040) с опорным колесом. Взаимодействуя со специальной гайкой (ЗП 01.101) и принимая крутящий момент от рукоятки через храповой механизм (собачку и ромашку), винт преобразует это движение в плавный вертикальный ход. Такая конструкция позволяет механизатору удобно, с помощью возвратно-поступательных движений рукояткой, настраивать высоту передней части рамы, чтобы максимально точно опустить скребковые питатели на поверхность тока для забора зерна, или же поднять их над площадкой для перевода всего агрегата в транспортное положение.

Конструктивные особенности винта переднего хода ЗМ-60 (ЗП 01.070)

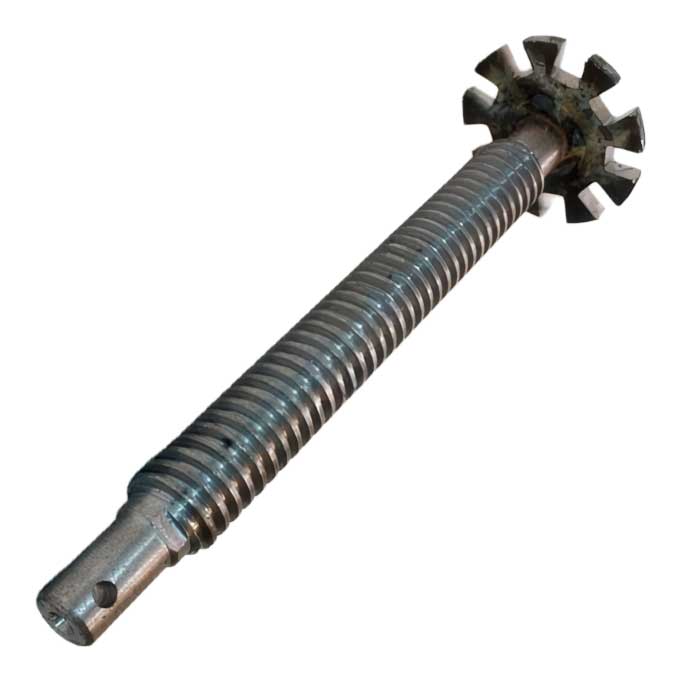

Винт переднего хода ЗП 01.070 представляет собой массивный стальный вал, рассчитанный на высокие и постоянные осевые нагрузки. Основной рабочей зоной детали является стержень с нарезанной трапецеидальной резьбой - именно такой профиль витка обеспечивает высокую грузоподъемность узла и создает эффект самоторможения, что предотвращает самопроизвольное раскручивание механизма под весом агрегата. В верхней части винта жестко приварено храповое колесо (ромашка Z-9), которое имеет девять специально спрофилированных зубьев. Для производства этой детали на Заводе Мороза используется высококачественный круглый прокат из стали повышенной прочности. Приваривание храпового колеса к валу осуществляется исключительно в специальных кондукторах - это гарантирует идеальную перпендикулярность плоскости ромашки относительно оси винта, что является критически важным условием для надежного зацепления без перекосов.

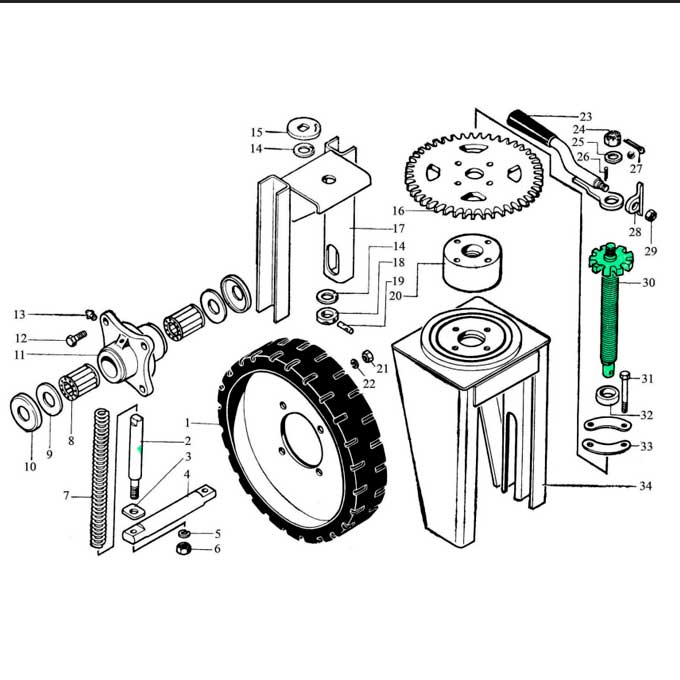

В общей кинематической схеме переднего хода ЗМ-60 винт работает как главный передаточный элемент, связывающий ручной привод с колесной базой. Его резьбовая часть проходит сквозь массивную специальную гайку (ЗП 01.101), которая жестко зафиксирована на верхней платформе наружной вилки. Получая крутящий момент от рукоятки через зубья ромашки, винт вкручивается или выкручивается из гайки, совершая вертикальное перемещение. Нижним, гладким концом он проходит сквозь отверстие в горизонтальной полке внутренней вилки (ЗП 01.040), опираясь на нее через систему опорных элементов, конструкция которых (шайбы, втулки или подшипники) может варьироваться в зависимости от конкретной модификации. Таким образом, когда винт движется вниз, он давит на внутреннюю вилку с колесом, заставляя переднюю часть рамы зернометателя подниматься, и наоборот - выкручивание винта вверх снимает давление, позволяя раме плавно опуститься под собственным весом.

Особенности ремонта, связанные с винтом ЗП 01.070 на ЗМ-60

Замена винта переднего хода ЗП 01.070 редко является изолированной процедурой, поскольку этот элемент работает в условиях постоянного трения под значительной нагрузкой, износ механизма обычно носит комплексный характер. Особого внимания требует так называемая винтовая пара - установка нового вала с идеальной трапецеидальной резьбой в старую, разбитую гайку может привести к быстрому слизыванию металла на новой детали. Для полноценного восстановления механизма изменения положения мы предлагаем полный спектр смежных комплектующих:

• Гайка специальная ЗП 01.101
• Рукоятка ЗП 01.060
• Собачка предохранительная ЗП 01.401
• Вилка наружная ЗП 01.050
• Вилка внутренняя ЗП 01.040
• Опорные элементы (шайбы, втулки или опорные подшипники)
• Мелкая механика и крепеж (фиксирующие штифты, стопорные шплинты, масленки и стандартные резьбовые соединения)

Учитывая различные технические возможности хозяйств и специфику повреждений, Завод Мороза поддерживает на складе все возможные варианты сборки этого узла. Вы можете заказать отдельные компоненты для точечного ремонта - например, «голый» винт без храповика (ромашки) или отдельно ромашку Z-9 для самостоятельной сварки. Для тех, кто ценит время и заводскую точность, доступны готовые решения - винт с уже приваренным в кондукторе храповым колесом, сборка винта с рукояткой и собачкой, а также максимально полный комплект, включающий специальную гайку.

Комплексный подход к замене подъемного узла позволяет восстановить идеальную заводскую кинематику системы. Обновление всей рабочей связки деталей за один цикл существенно экономит время на обслуживание агрегата. Одновременная замена элементов, работающих в паре, надежно защищает новые запчасти от ускоренного разрушения, которое неминуемо возникает при их контакте с изношенными компонентами.

Заводские модификации и совместимость винта переднего хода ЗП 01.070

Исторически сложилось так, что в отличие от многих деталей зернометателей, которые часто адаптировались заводами под различные нужды, винт подъема ЗП 01.070 оставался максимально стандартизированным узлом. Благодаря этому наша базовая деталь имеет полную совместимость с подавляющим большинством зернометателей ЗМ-60 любых лет выпуска. Классические габариты вала, расчетный шаг трапецеидальной резьбы и стандартизированное храповое колесо на 9 зубьев (Z-9) позволяют без проблем интегрировать этот винт как в старые агрегаты советского образца, так и в машины современного производства.

В то же время, специалисты Завода Мороза понимают, что за десятилетия эксплуатации и разнообразных «народных» модернизаций геометрия многих агрегатов могла претерпеть изменения. Например, если на ваш зернометатель ранее были установлены нестандартные колеса значительно увеличенного диаметра или же кустарно переваривалась передняя часть рамы, стандартного рабочего хода винта может просто не хватить для полного опускания питателей на уровень пола - для таких нестандартных ситуаций мы имеем все технические возможности оперативно изготовить винт измененной длины (удлиненный или укороченный), а также, при необходимости, применить усиленную марку стали для эксплуатации в условиях экстремальных нагрузок. Независимо от того, нужна ли вам классическая запчасть по каталогу или индивидуальное решение по собственным замерам - мы обеспечим идеальное исполнение детали под конфигурацию именно вашей машины.

Основные причины износа и поломок винта переднего хода ЗМ-60

Основной причиной естественного износа винта является специфика среды, в которой работает механизм изменения положения. Трапецеидальная резьба вала постоянно находится под значительным вертикальным давлением массы передней части агрегата, а в условиях высокой запыленности тока мелкий мусор и зерновая пыль оседают на смазанный винт, смешиваясь с остатками смазки и образуя агрессивную абразивную пасту. При каждом вращении под нагрузкой эта смесь работает как жесткий наждак, методично вытирая металл на витках винта и внутри гайки. Со временем профиль резьбы истончается и слизывается, а механизм может потерять важное свойство самоторможения, из-за чего передний ход может начать самопроизвольно проседать под собственным весом, что сводит на нет любую точную настройку рабочей высоты. Потеря заданной высоты также приводит к тому, что питатели опускаются ниже критического уровня - их резиновые скребки начинают интенсивно тереться об асфальт или бетон тока, что вызывает их стремительное стирание и приводит к необходимости внеплановых ремонтов заборного узла.

Отдельной категорией критических поломок являются последствия человеческого фактора и нарушение правил эксплуатации. Очень часто механизм получает повреждения, когда внутренняя вилка заклинивает в направляющих наружной из-за деформации стенок или банальной нехватки смазки, а вместо того, чтобы устранить первопричину перекоса, механизаторы нередко пытаются «продавить» механизм силой, иногда даже надевая металлическую трубу на рукоятку для увеличения рычага. Такое экстремальное усилие приводит к срыву витков трапецеидальной резьбы, деформации посадочных мест или необратимому искривлению оси вала. Что касается храпового колеса (ромашки), то выход его из строя чаще всего имеет естественный эксплуатационный характер, когда в процессе регулярных настроек высоты стальная предохранительная собачка под нагрузкой циклично взаимодействует с профилем храповика. Со временем, вследствие длительного механического трения, острые рабочие грани зубьев закругляются и слизываются, а когда первоначальная геометрия зацепления нарушается, крутящий момент больше не передается на вал - механизатор может качать рычаг вхолостую и настроить высоту переднего хода (поднять или опустить машину) становится проблемным.

Понимая суровые реалии практической эксплуатации, при производстве на Заводе Мороза мы закладываем в конструкцию винта ЗП 01.070 максимальный запас прочности и используем устойчивые к истиранию марки стали. Если вал уже подвергся деформации или его резьба критически износилась, попытки выровнять его собственноручно или наварить слизанные витки технически нецелесообразны. Восстановить идеальный шаг и точную геометрию трапеции вне заводского цеха практически невозможно, и так же рискованно кустарно переваривать оторванную ромашку на старый винт «на глаз». Малейший перекос плоскости приведет к неравномерному контакту собачки с зубьями - она начнет проскальзывать при попытках прокрутить винт и быстро выйдет из строя. Установка нового винта заводского исполнения является единственным надежным способом вернуть механизму легкость хода и обеспечить стабильную работу всего узла.

Купить винт переднего хода ЗП 01.070 для ЗМ-60

Завод Мороза осуществляет полный цикл изготовления силовых элементов переднего хода, что позволяет нам жестко контролировать качество каждой детали. Производство винта подъема проходит строгий надзор на всех этапах - от выбора прочного стального проката и токарного нарезания глубокой трапецеидальной резьбы до финального контроля сварных швов. Использование специализированных кондукторов при монтаже ромашки обеспечивает его идеальную перпендикулярность относительно оси вала, что особенно важно для правильной работы механизма изменения положения без проскальзывания.

Понимая, насколько важна бесперебойная работа на току, мы постоянно поддерживаем на складе необходимый запас как готовых винтов ЗП 01.070 в сборе, так и отдельных компонентов для их ремонта. Изготовление деталей строго по оригинальным чертежам гарантирует их стопроцентную взаимозаменяемость с механизмами ЗМ-60 любых лет выпуска. Кроме серийного производства, мы имеем все технические возможности для реализации нестандартных запросов - по вашей потребности наши специалисты оперативно изготовят винт измененной длины, если ваш агрегат имеет модифицированную колесную базу или переделанную раму.

Для комплексного и долговечного восстановления узла за один подход мы настоятельно рекомендуем заменять винт в паре со всеми сопутствующими рабочими деталями - специальной гайкой ЗП 01.101, рукояткой и предохранительной собачкой с пружиной. Обращайтесь к специалистам Завода Мороза за технической консультацией - мы поможем разобраться в конструктивных нюансах именно вашей машины, подберем оптимальный вариант комплектации и оперативно отгрузим запчасти, чтобы техника как можно быстрее вернулась к полноценной работе, а механизатор мог легко выставить правильное прилегание питателей и значительно меньше работать лопатой.
