Звездочка ЗП 01.340 заднего хода

Звездочка ЗП 01.340 заднего хода зерномета

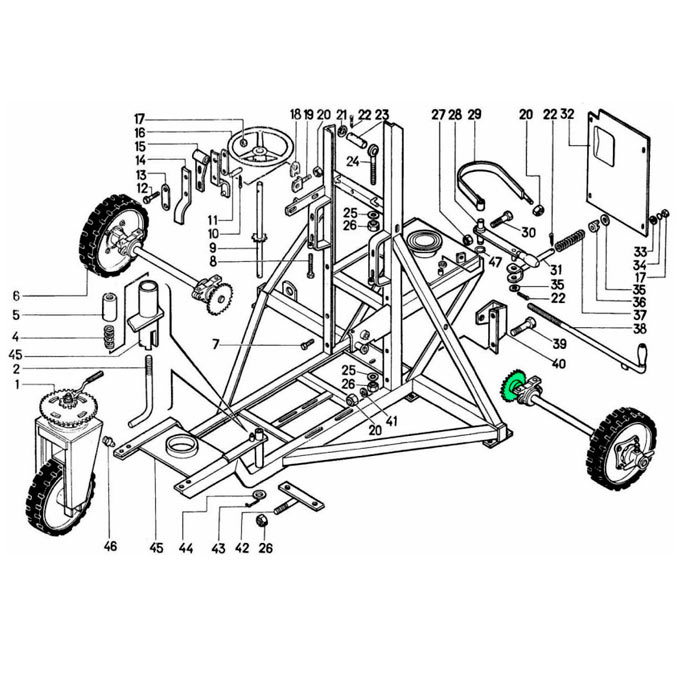

Звездочка ЗП 01.340 - это важный элемент цепной передачи механизма заднего хода ЗП 01.220, применяемый в ходовой части зернометов ЗМ-60, ЗМ-60А, ЗМ-60У и ЗМ-90У. Она устанавливается непосредственно на приводную полуось заднего хода - вал ЗП 01.625 и отвечает за прием крутящего момента от редуктора самохода через приводную цепь и его дальнейшую передачу на ведущее колесо агрегата.

Одной из особенностей этой звездочки, помимо обеспечения стабильного рабочего хода машины по площадке тока, является выполнение важной предохранительной функции в трансмиссии. В отличие от обычных приводных звездочек, деталь была задумана для монтажа на гладкую поверхность вала без шпоночного паза с фиксацией с помощью специального срезного штифта ЗП 01.646. Такое инженерное решение создает эффективный защитный барьер: в случае заклинивания колес или возникновения критических перегрузок во время движения штифт срезается первым, предотвращая аварийный разрыв цепей и поломку дорогого редуктора самопередвижения.

Тем не менее в условиях реальной полевой эксплуатации такое классическое решение нередко доставляло неудобства: из-за частых срезов штифта от нормальных пиковых нагрузок или разбивания посадочного отверстия работа техники постоянно останавливалась. Стремясь повысить надежность привода, как сами аграрии в хозяйствах, так и отдельные производители часто прибегали к модификации этого узла. Гладкую посадку заменяли на полноценное шпоночное соединение - фрезеровали шпоночный паз на валу и внутри ступицы звездочки под призматическую шпонку либо применяли каленые штифты повышенной прочности. Это действительно делало узел значительно прочнее и избавляло от частых остановок, однако расплата за подобную «модернізацію» бывала высокой: ликвидация или чрезмерное усиление этого продуманного инженерами предохранительного звена лишала трансмиссию аварийной защиты, и в случае реального заклинивания колеса разрушительный удар принимали на себя другие детали - могли последовать разрывы приводных цепей, деформация зубьев звездочек или даже капитальная поломка шестерен внутри редуктора самохода. Специалисты Завода Мороза прекрасно понимают эти эксплуатационные риски и предлагают взвешенные инженерные решения, сохраняющие точный баланс между передачей тягового усилия и надежной защитой всей кинематики.

Технические характеристики звездочки ЗП 01.340

• Каталожный номер: ЗП 01.340
• Применение: ЗМ-60, ЗМ-60А, ЗМ-60У, ЗМ-90У

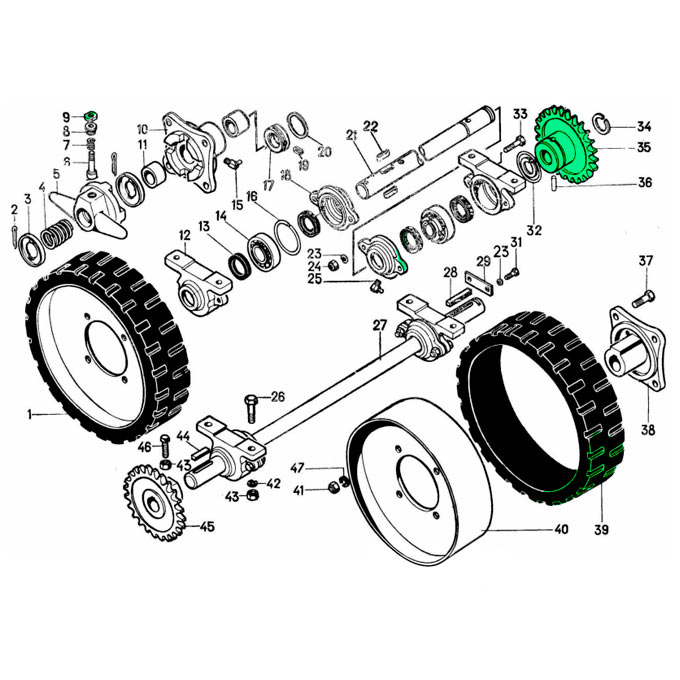

• Узел установки: Ход задний ЗП 01.220 (ведущий вал ЗП 01.625 с кулачковой муфтой)
• Количество зубьев (Z): 25 зубьев
• Шаг цепи (t): 19,05 мм (под приводную цепь ПРЛ-19,05)
• Посадочный диаметр: 30 мм
• Способ фиксации на валу: Сквозной предохранительный штифт ЗП 01.646 (в видоизмененных версиях - шпоночное соединение)
• Осевая фиксация: 2 упорных стопорных кольца (6511 019 ГОСТ 2833-77) в канавках вала (в оригинальной конструкции)
• Масса детали: 2 кг

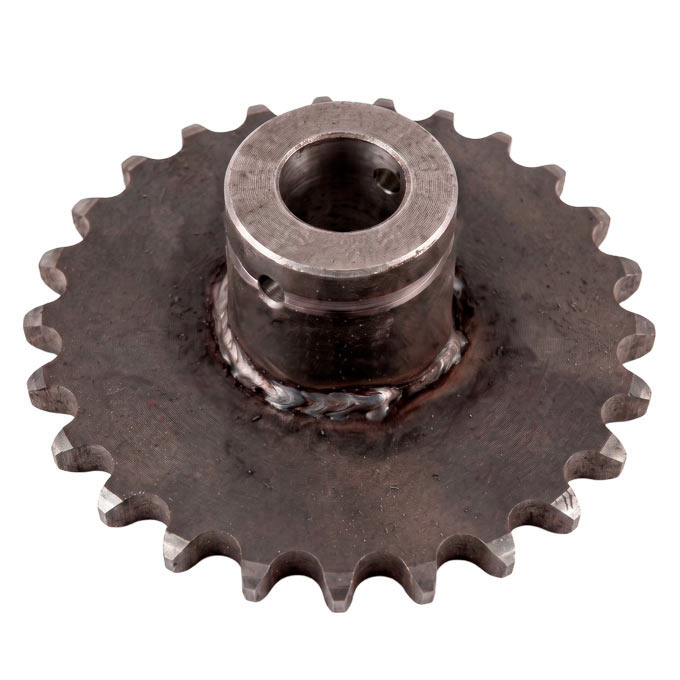

Точно профрезерованный зубчатый венец на 25 зубьев под шаг цепи 19,05 мм рассчитан на восприятие высоких тяговых нагрузок во время движения тяжелого зерномета по току. Форма зубьев обеспечивает мягкий и плавный зацеп цепи ПРЛ-19,05, предотвращая ее набегание, рывки и ускоренный износ втулок. Гладкое внутреннее посадочное отверстие диаметром 30 мм со сквозной сверловкой представляет собой базовую заводскую конструкцию. Звездочка свободно садится на гладкую поверхность вала ЗП 01.625 и фиксируется исключительно специальным предохранительным штифтом ЗП 01.646, работающим на срез при критических перегрузках колесного хода. Двусторонний осевой упор стопорными кольцами обеспечивает позиционную стабильность детали: на валу ЗП 01.625 с обеих сторон от звездочки расточены канавки, в которые заскакивают пружинные кольца - это блокирует продольное смещение звездочки вдоль оси от вибраций и удерживает ее в одной плоскости с приводной звездочкой редуктора самохода.

Учитывая стремление хозяйств избежать частых остановок из-за срезанных штифтов, инженеры Завода Мороза разработали собственные технически обоснованные варианты выполнения этого узла. Если вам нужна звездочка ЗП 01.340 под шпоночное соединение, мы изготавливаем ее с высокоточной фрезерной обработкой шпоночного паза и строго соблюденным допуском посадки на вал. При этом мы просчитываем параметры шпонки и материал звездочки таким образом, чтобы существенно повысить надежность хода, но оставить контролируемый предел прочности - это устраняет паразитные люфты и постоянные остановки, одновременно защищая дорогой редуктор самохода от разрушительного разрыва шестерен при заклинивании.

Сопутствующие детали звездочки ЗП 01.340 заднего хода зерномета

Во время замены или обслуживания приводной звездочки ЗП 01.340 обязательной ревизии подлежит весь связанный с ней узел передачи крутящего момента. К сопутствующим комплектующим относятся:

• Вал заднего хода ЗП 01.625
• Предохранительный штифт ЗП 01.646
• Упорные стопорные кольца (6511 019 ГОСТ 2833-77)
• Приводная цепь ПРЛ-19,05
• Опорные подшипниковые узлы (подшипники 11206 в корпусах Н 026.058)

Изменение способа фиксации звездочки ЗП 01.340 влечет за собой комплексные коррективы смежных элементов привода. Переход с классической гладкой посадки со срезным штифтом на шпоночное соединение требует согласованного использования вала с профрезерованным пазом, вытачивания ответного паза в звездочке и точного подбора шпонки. Кроме того, в зависимости от условий эксплуатации и степени износа оси, нередко изменяется и схема осевого удержания детали - от стандартных пружинных колец в канавках вала до применения дополнительных распорных втулок либо зажимных элементов. Глубокое понимание этих кинематических связей позволяет избежать перекосов цепной передачи, паразитного биения и ускоренного износа всей ходовой части.

Купить звездочки ЗП 01.340 на Заводе Мороза

Независимо от того, какой именно конфигурации требует ходовая часть вашего зерномета, Завод Мороза обеспечивает полный цикл изготовления и поставки необходимых деталей. Наши производственные мощности позволяют выпускать как строго стандартизированные серийные элементы по оригинальным чертежам, так и адаптированные варианты под специфические задачи вашего хозяйства. Обращайтесь в наш отдел продаж за профессиональной консультацией - мы поможем безошибочно подобрать отдельные запчасти либо сформировать полностью укомплектованный узел в сборе для надежной и бесперебойной работы вашей техники!
