Ось ЗП 01.601 переднего хода ЗМ-60/60А

Ось переднего хода ЗМ-60 (ЗП 01.601)

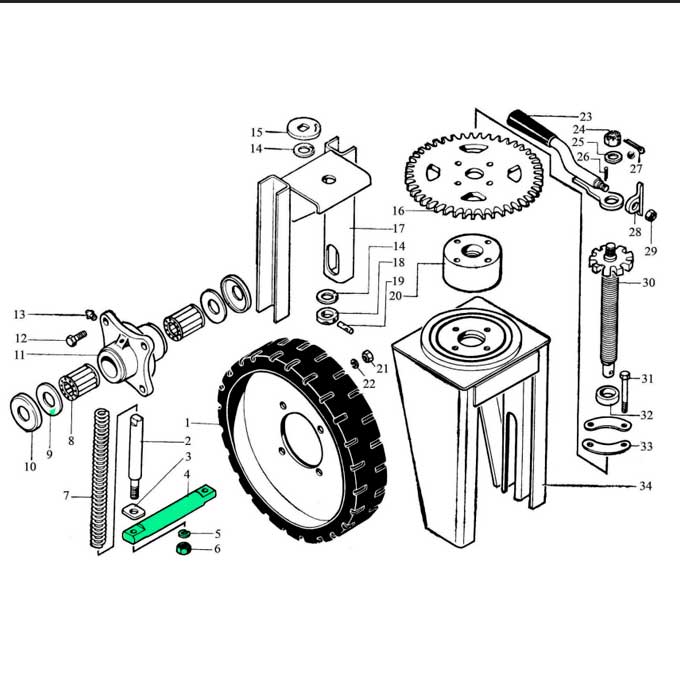

Ось переднего хода ЗП 01.601 - это ключевой силовой элемент классической системы переднего хода зернометателей ЗМ-60/60А и их модификаций. В отличие от обычных жестких осей, эта деталь выполняет сложную двойную функцию - она служит посадочной базой для колесного узла, а также работает как активный подвижный компонент подвески агрегата. Своими концами ось заходит в вертикальные направляющие пазы наружной вилки ЗП 01.050, где взаимодействует с опорными пластинами, специальными болтами и пружинами - такая кинематическая схема позволяет оси иметь относительно свободный ход по вертикали. Во время перемещения машины по площадке тока, ось первой принимает на себя ударные нагрузки от наездов на стыки бетонных плит или мелкие камни, передавая это усилие на пружины, что обеспечивает копирование рельефа и постоянный контакт колеса с поверхностью - это также защищает узлы и массивную несущую раму зернометателя от разрушительных деформаций на скручивание.

Конструктивные особенности и технические характеристики оси ЗП 01.601

• Каталожный номер: ЗП 01.601
• Материал: Качественная конструкционная углеродистая сталь (Сталь 45)
• Тип детали: Опорная ось передней подвески
• Количество на один агрегат: 1 шт.
• Страна производства: Украина

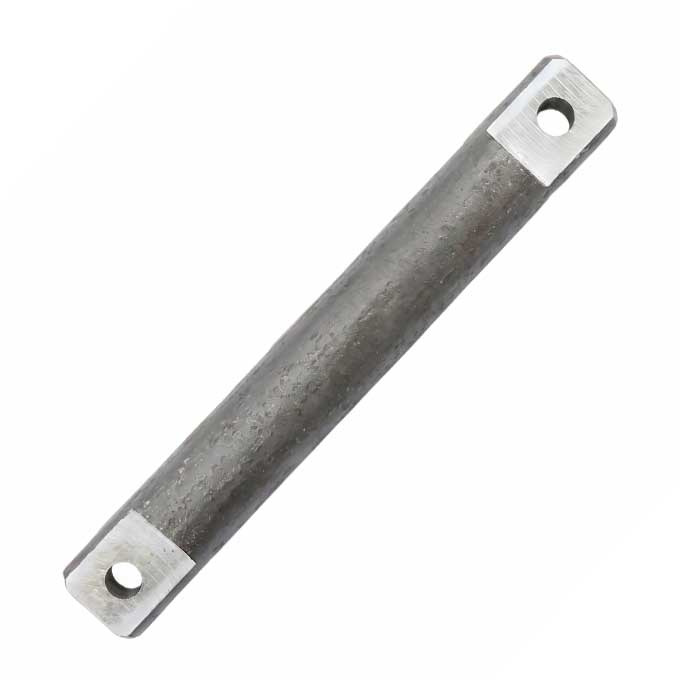

Конструктивно деталь представляет собой сплошной металлический вал, специально рассчитанный на работу в условиях постоянных динамических нагрузок. Поскольку эта ось является одновременно и несущей базой для колес, и подвижным элементом, воспринимающим удары, для ее изготовления используется прочная марка стали (Сталь 45) - это обеспечивает высокую устойчивость детали к деформациям на изгиб и срез даже при жестких наездах на препятствия массивным зернометателем. Концевые части оси имеют специфическую геометрию, спроектированную для свободного скольжения в вертикальных пазах передней вилки. На этих концах предусмотрены специальные технологические отверстия для соединения с направляющими болтами ЗП 01.602, а через систему опорных пластин ЗП 01.403 ось передает вертикальный импульс от колеса непосредственно на пружины ЗП 01.603 для амортизационного эффекта. Центральная же часть вала имеет гладкую, геометрически выверенную поверхность, которая служит идеальной посадочной базой для подшипников или втулок ступицы ЗПТ 1007, обеспечивая равномерное вращение колес без перекосов.

Особенности ремонта, замены и модификаций, связанных с осью ЗП 01.601

Главная причина выхода из строя оси ЗП 01.601 - это усталость металла и механические деформации. Несмотря на прочность Стали 45, регулярные жесткие наезды на препятствия со временем могут привести к незаметному на глаз изгибанию вала. Кроме того, специфика работы в вертикальных пазах вилки вызывает постоянное трение на концах оси, а в условиях сильной запыленности тока, где зерновая пыль действует как абразив, эти концевые участки постепенно изнашиваются, что приводит к появлению люфтов и перекосу колес. Еще одна распространенная проблема - прослабление центральной части оси в местах посадки втулок, что происходит из-за несвоевременной их замены или работы с разбитой ступицей.

Попытки отремонтировать изношенную ось или изготовить ее в условиях мастерской хозяйства крайне редко дают идеальный результат. Даже минимальное отклонение геометрии после такого ремонта приведет к тому, что втулки ступицы будут работать на излом и довольно быстро выйдут из строя, поэтому единственным технически правильным решением является замена оси на новую заводскую. Во время замены обязательно стоит провести ревизию сопутствующих деталей подвески - проверить состояние направляющих болтов, целостность опорных пластин, пружин и ступицы.

Хотя классическая пружинная подвеска с осью ЗП 01.601 и сегодня успешно работает на тысячах агрегатов, современные тенденции машиностроения и практический опыт хозяйств побуждают к эволюционному упрощению этого узла ради максимальной надежности. Из-за того, что открытые пружины и пазы требуют периодической очистки и контроля, многие хозяйства отказываются от копирования рельефа в пользу современных жестких передних вилок без амортизации. На практике этот классический механизм часто оказывается «слабым звеном» ходовой части. Конструкция, где одно центральное колесо опирается на две независимые боковые пружины, имеет существенный недостаток - риск неравномерного распределения давления. Когда одна из пружин проседает, ломается или ее ход просто блокируется спрессованной грязью, ось перекашивается. Это приводит к наклону колеса во время движения, что в свою очередь создает нагрузку на излом на подшипники и разрушает ступицу. К тому же, из-за работы в агрессивной среде, разборка закисших направляющих болтов и пружин превращается в настоящее испытание для механика, и именно поэтому во время первого подобного ремонта аграрии часто принимают радикальное и вполне оправданное решение - полностью убирают проблемные пружины с деталями крепления, позволяя оси жестко опираться непосредственно на нижнюю часть внутренней вилки.

Таким образом, во время капитального обслуживания техники у вас есть выбор - полностью восстановить классическую мягкую подвеску, приобретя новую качественную ось ЗП 01.601, или же модернизировать передний ход, упростив существующую систему или вообще перейти на современный узел переднего хода нового образца.

Современный двухколесный передний ход ЗМ-60У нашего производства - это кардинально иной уровень стабильности агрегата, благодаря двойной площади опоры существенно снижается удельная нагрузка на колесную пару, что обеспечивает легкость управления, высокую маневренность и плавность хода во время разворотов тяжелой машины на току – и при этом маятниковая система балансира отрабатывает неровности тока без каких-либо пружин. Интересно, что в основе этой глубокой модернизации сохранилась большая часть классических деталей, а также знакомая нам ось ЗП 01.601 - в новом узле она выполняет функцию центрального шарнира качания, доказывая, что проверенные временем надежные детали могут служить отличной базой для значительного технологического улучшения.

Купить ось ЗП 01.601 на Заводе Мороза

Исправная ось - это залог правильной геометрии ходовой части и долговечности подшипников ступицы. Завод Мороза изготавливает оси ЗП 01.601 из прочной конструкционной стали с точным соблюдением всех посадочных допусков и геометрии концевых участков, что гарантирует идеальную посадку детали в пазы вилки и надежную работу как классического, так и модернизированного переднего хода даже в условиях самых высоких нагрузок открытого тока.

Мы понимаем, что каждое хозяйство имеет свой подход к ремонту техники, поэтому предлагаем гибкие решения. У нас вы можете приобрести как отдельную ось ЗП 01.601 для восстановления классического узла, так и заказать необходимые сопутствующие детали подвески (направляющие болты, пластины, пружины), а если вы решили отказаться от старой системы - мы готовы предложить вам полностью укомплектованный современный двухколесный передний ход.

Свяжитесь с нашими техническими специалистами для оформления заказа. Мы проанализируем вашу потребность, поможем выбрать оптимальный вариант восстановления или модернизации и оперативно отправим детали, которые вернут вашему зернометателю стабильность, легкость управления и уверенный ход.
