Полумуфта ЗП 01.102

Полумуфта ЗП 01.102 (кулачковая муфта отключения привода зерномета)

Полумуфта ЗП 01.102 - это подвижный элемент механизма управления задним ходом ЗП 01.220, выполняющий функцию оперативного сцепления и расцепления ведущих колес с силовой трансмиссией зерномета. Эта деталь является важным звеном в кинематической цепи агрегата, обеспечивая передачу крутящего момента от редуктора самопередвижения непосредственно на колесо для осуществления рабочего движения машины по площадке тока.

В рабочем положении полумуфта под действием силовой пружины ЗП 01.626 плотно прижимается к ступице колеса, входя с ней в жесткое кулачковое зацепление. Однако ее важнейшая защитная функция раскрывается именно во время транспортировки техники - чтобы безопасно прокатить зерномет вручную или взять его на буксир, механизатор должен оттянуть полумуфту на себя, преодолевая сопротивление пружины, и вывести ее кулачки из зацепления со ступицей с фиксацией положения. Такая ручная разблокировка отключает колеса от привода, позволяя им свободно вращаться, что гарантированно уберегает механизм самопередвижения (редуктор) от жестких перегрузок и разрушения.

Технические характеристики полумуфты ЗП 01.102

• Каталожный номер: ЗП 01.102
• Применение: ЗМ-60, ЗМ-60А, ЗМ-60У, ЗМ-90У

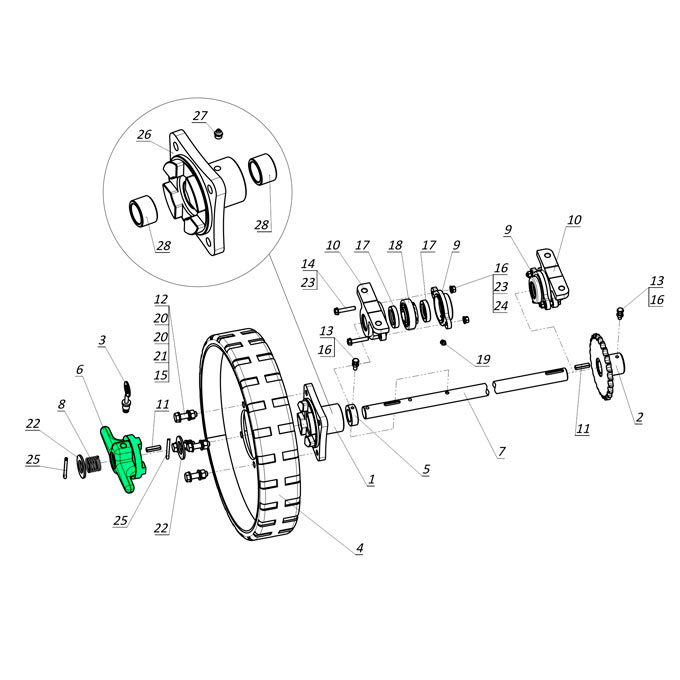

• Узел установки: Ход задний ЗП 01.220 (механизм отключения колес)
• Тип детали: Кулачковая полумуфта с ручным управлением
• Количество: 1 или 2 шт. (в зависимости от модификации)
• Материал: Серый чугун (СЧ 20)
• Масса: 1,79 кг

Визуально и конструктивно полумуфта ЗП 01.102 представляет собой массивную сплошную чугунную отливку, форма которой адаптована для выполнения как силовых, так и эргономичных функций. Ее главным рабочим элементом является плоский торец, на котором симметрично отлиты четыре мощных прямоугольных кулачка. Именно они при включении хода жестко входят в соответствующие пазы ступицы колеса, передавая на него весь крутящий момент от редуктора. С противоположной стороны деталь имеет два характерных массивных прилива, выполненных в форме удобных боковых ручек-рычагов. Благодаря такой эргономичной форме механизатор может надежно обхватить деталь руками и оттянуть ее вдоль оси, преодолевая сопротивление силовой пружины.

В центре чугунной отливки выполнено сквозное гладкое посадочное отверстие, содержащее два специальных шпоночных паза. Этот инженерный нюанс нужен для правильной кинематики - шпонки жестко фиксируют полумуфту от проворачивания вокруг вала (чтобы она вращалась вместе с ним), но в то же время позволяют ей свободно скользить вперед-назад по оси при ручном отключении привода. Также на внешней цилиндрической части корпуса (между ручками) предусмотрено сквозное отверстие с резьбой - оно служит для монтажа втулки фиксатора ЗП 01.632 с кнопкой, с помощью которой полумуфта блокируется в оттянутом (холостом) положении во время буксировки машины.

Необходимое количество этих деталей для ремонта напрямую зависит от поколения вашей техники. Классические модели (ЗМ-60, ЗМ-60А) имеют механизм самопередвижения на базе редуктора с дифференциалом, поэтому схема привода заднего хода является асимметричной. Для полноценной разблокировки колес достаточно разорвать кинематическую связь только с одной стороны, и поэтому на таких агрегатах устанавливается лишь одна (1 шт.) полумуфта ЗП 01.102 на левой полуоси. Что касается модернизированных машин (например, наши ЗМ-60У, ЗМ-90У) - инженеры усовершенствовали ходовую часть и применили симметричную схему привода для гарантированной защиты трансмиссии при буксировке. Поэтому на современных зернометах эти управляющие узлы дублируются, и для их комплектации используется уже две (2 шт.) полумуфты - по одной на каждое ведущее колесо.

Сопутствующие детали полумуфты ЗП 01.102

В кинематической схеме отключения заднего хода кулачковая полумуфта ЗП 01.102 функционирует в постоянном контакте с другими силовыми и направляющими элементами. При ее дефектовке или замене обязательной проверке подлежат следующие смежные комплектующие:

• Ступица колеса ЗМ 01.180 (ответная часть механизма, имеющая пазы для захвата кулачков полумуфты)
• Силовая пружина ЗП 01.626 (обеспечивает постоянное прижатие муфты к ступице)
• Опорная шайба ЗМ 01.435 (база для упора пружины)
• Вал заднего хода ЗП 01.625 (ось со шпонками, по которой непосредственно скользит деталь)
• Узел блокировки: металлический фиксатор ЗП 01.631, кнопка ЗП 01.629, направляющая втулка ЗП 01.632 и малая возвратная пружина ЗП 01.628

Механизм привода колес работает в жестких условиях, и мы прекрасно понимаем, что во многих хозяйствах он со временем подвергается самостоятельным изменениям. Из-за сильного износа оригинальных деталей механизаторы часто прибегают к быстрым полевым модернизациям - наваривают металл на разбитые валы, протачивают посадочные места под другие диаметры, изменяют конфигурацию пазов на ступице или применяют нестандартные шпонки. После таких вынужденных ремонтов стандартная заводская полумуфта может просто не налезть на измененный вал, либо ее кулачки не смогут войти в правильное зацепление. Специалисты Завода Мороза готовы к таким эксплуатационным реалиям - благодаря мощному собственному производству, мы можем легко адаптировать базовую полумуфту под любые изменения вашего агрегата. По вашему запросу мы расточим внутреннее отверстие под увеличенный диаметр вала, изменим размеры или расположение шпоночных пазов, а также откорректируем длину и геометрию самих рабочих кулачков для идеального сцепления. Более того, если узел отключения на вашем зерномете был переработан кардинально, мы имеем все необходимые мощности, чтобы с нуля вылить из чугуна деталь по вашим индивидуальным чертежам или образцу. Наш гибкий подход позволяет учесть любые предыдущие вмешательства в конструкцию машины и изготовить деталь, которая безупречно встанет на свое место и восстановит надежный контроль над ходовой частью.

Купить полумуфту заднего хода ЗП 01.102 от Завода Мороза

Производственная философия Завода Мороза всегда опирается на реальный эксплуатационный опыт аграриев. Практика работы на току показывает, что кулачковая полумуфта испытывает большие крутящие нагрузки при передвижении тяжелой машины. Со временем ее массивные рабочие кулачки могут изнашиваться, закругляться или отламываться из-за жестких рывков трансмиссии, а внутренние шпоночные пазы - разбиваться от постоянных вибраций. Использование нашей оригинальной полумуфты ЗП 01.102, отлитой из прочного серого чугуна (СЧ 20) со строгим соблюдением геометрии, гарантирует восстановление надежного сцепления без проскальзования и легкую ручную разблокировку механизма.

В то же время мы хорошо понимаем, что износ в узле отключения привода редко бывает точечным. Если на вашем агрегате сильно разбиты ответные пазы на ступице колеса, деформирована опорная шайба или критически изношен сам вал со шпонками, установка только одной новой полумуфты не устранит люфты полностью. Для комплексного и быстрого решения проблемы мы предлагаем не только эти отдельные чугунные отливки, но и возможность приобрести полностью укомплектованные полуоси или весь механизм заднего хода ЗП 01.220 в сборе. Такой подход позволит оперативно обновить ходовую часть, избежав сложных подгонок и реставрации старых изношенных элементов.

Обращайтесь в наш отдел продаж за профессиональной технической консультацией и для оформления заказа. Наши инженеры подробно проанализируют конфигурацию вашей техники и безошибочно сформируют необходимый ремонтный комплект. Выбирайте проверенные детали непосредственно от производителя, чтобы гарантированно вернуть полный контроль над передвижением вашего зерномета и обеспечить ему бесперебойную работу в тяжелейших условиях эксплуатации.
