Вилка наружная ЗП 01.050 переднего хода ЗМ-60/60А

Вилка наружная переднего хода ЗМ-60/60А (ЗП 01.050)

Вилка наружная ЗП 01.050 является ключевым несущим элементом конструкции переднего хода (ЗП 01.020) зернометателей серии ЗМ-60, ЗМ-60А и их модификаций. Эта массивная деталь выполняет функцию главного связующего узла между рамой агрегата и его рулевой и колесной базами. Она крепится к основной раме машины, поэтому принимает на себя наибольшие статические и динамические нагрузки во время перемещения тяжелой техники по рабочей площадке. Конструктивно наружная вилка служит прочным наружным корпусом (направляющей), внутри которого размещается и перемещается внутренняя вилка (ЗП 01.040) с обрезиненным колесом (ЗПТ 1.6.2), а на ее верхней платформе базируется винтовой механизм подъема. Такая инженерная архитектура обеспечивает надежную опору и правильную пространственную геометрию для функционирования систем маневрирования и изменения высоты передней части зернометателя при переводе его из транспортного положения в рабочее и наоборот.

Конструктивные особенности вилки переднего хода ЗМ-60/60А (ЗП 01.050)

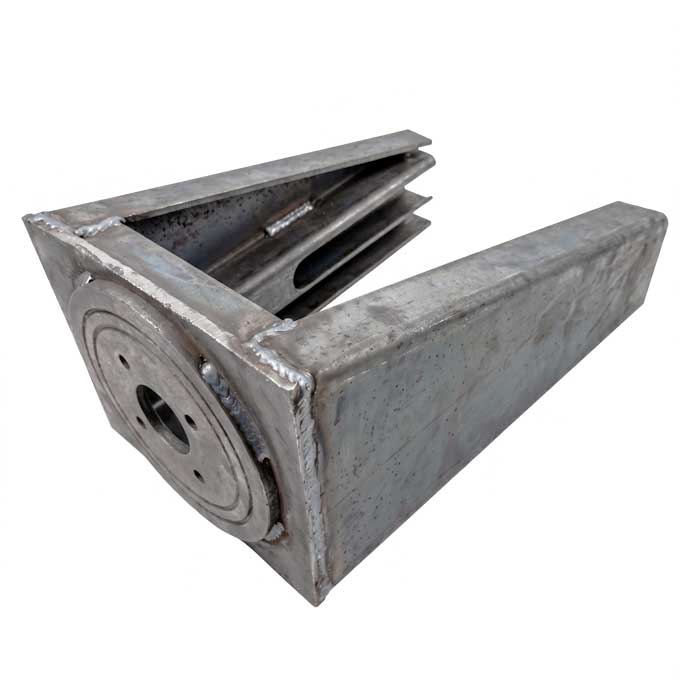

Наружная вилка ЗП 01.050 представляет собой жесткую цельносварную конструкцию, изготовленную из листового металла высокого качества. Основу узла составляет массивная верхняя опорная плита толщиной 8 мм, на которой монтируются элементы рулевого управления и привода подъема. Основной корпус (боковины или щеки) вилки изготавливается из стали толщиной 6 мм, что обеспечивает необходимую жесткость при сохранении оптимального веса узла. Для агрегатов, работающих в сложных условиях или на неровном покрытии, мы также изготавливаем усиленные модификации, где толщина металла увеличена на 2 мм и более, что существенно повышает запас прочности на разрыв и деформацию.

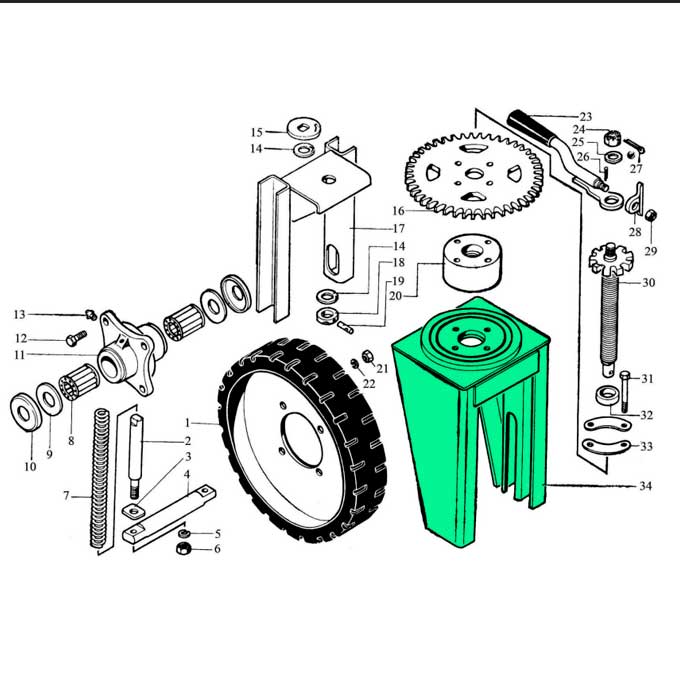

В общей схеме переднего хода ЗМ-60/60А эта деталь выполняет роль главной направляющей, где при взаимодействии с внутренней вилкой она служит корпусом, в котором вертикально перемещается внутренняя вилка во время настройки высоты загрузки или перевода машины в транспортный режим. В боковых стенках вилки предусмотрены точные вертикальные пазы, которые являются направляющими для оси опорного колеса - это позволяет колесу свободно «отрабатывать» неровности тока, реализуя принцип копирования рельефа. На верхней платформе вилки жестко фиксируется гайка винта подъема или корпус подшипника (в зависимости от модификации), а также через центральное отверстие проходит винт, на котором закреплена большая рулевая звездочка.

Особенности ремонта, связанные с заменой вилки ЗП 01.050 на ЗМ-60/60А

При замене наружной вилки ЗП 01.050 или проведении капитального ремонта переднего хода ЗМ-60/60А обычно требуют внимания и смежные элементы механизма. Мы поддерживаем полный ассортимент деталей, взаимодействующих с этим узлом:

• Вилка внутренняя ЗП 01.040
• Винт подъема ЗП 01.070
• Гайка специальная ЗП 01.101
• Звездочка рулевая ЗП 01.402
• Ось колеса ЗП 01.601
• Ступица колеса ЗПТ 1007
• Втулки (в том числе роликовые), пружины, пластины, планки, шайбы, болты, гайки, штифты, шплинты, масленки и другие мелкие элементы этого узла

Такой подход к комплектации позволяет восстановить геометрию и работоспособность всего узла за один цикл обслуживания, избегая преждевременного износа новых деталей, в том числе и из-за люфтов в старых соединениях.

Заводские модификации и совместимость вилки ЗП 01.050 на ЗМ-60/60А

Исторически сложилось, что зернометатели типа ЗМ-60 десятилетиями выпускались различными машиностроительными предприятиями и из-за этого конструкция наружной вилки ЗП 01.050 может иметь ряд заводских отличий. Чаще всего разница заключается в форме верхней платформы - она бывает классической открытой или же оснащается массивным наваренным кожухом для защиты механизма изменения положения. Также могут отличаться посадочные места под систему подъема - в зависимости от того, устанавливается ли сверху специальная большая гайка или корпус подшипника. Специалисты Завода Мороза в совершенстве изучили все эти инженерные нюансы - мы поддерживаем на складе универсальные варианты вилок, которые штатно становятся на рамы большинства агрегатов. При необходимости мы имеем все технические возможности оперативно изготовить деталь с нестандартными крепежными размерами точно под конфигурацию вашей машины.

Кроме восстановления стандартной заводской геометрии, мы предлагаем действенные инженерные решения для улучшения ходовых характеристик зернометателя. Все они базируются на изменении конструкции наружной вилки:

• Адаптация под колесо 500 мм
  Поскольку вертикальные направляющие пазы для оси расположены в стенках наружной вилки, установка увеличенных колес (от очистителей ОВС) требует перерасчета этого узла. Для таких задач мы изготавливаем модифицированную наружную вилку с измененной геометрией пазов и адаптированной длиной стенок - это гарантирует, что при поднятой оси запаса хода винтового механизма точно хватит для полного опускания скребковых питателей до самой поверхности площадки.
• Двойные колеса (наша модификация ЗМ-60У)
  Для существенного улучшения управляемости мы изготавливаем специальное исполнение вилки, рассчитанное на работу с колесной спаркой и удлиненной осью. Установка двух колес вместо одного в корне меняет физику распределения массы агрегата - благодаря оптимизированной нагрузке на стойку, эта модернизация значительно повышает общую стабильность машины, делает ее максимально послушной при ручном маневрировании и существенно облегчает вращение рулевого штурвала.

Кроме всех этих изменений колесной базы, мы выполняем ряд точечных инженерных доработок вилки под специфические условия эксплуатации. Например, для хозяйств с крайне неровным покрытием складов и высокими порогами доступно изготовление усиленной версии с дополнительными внутренними ребрами жесткости и увеличенной толщиной верхней опорной плиты, что полностью исключает деформацию металла при сильных ударных нагрузках. Отдельным технологическим решением для облегчения обслуживания является нанесение специальных смазочных канавок (например, спирального или сетчатого типа) на внутренние контактные поверхности и направляющие узла, что обеспечит более равномерное распределение смазки по всей площади трения, благодаря чему подвижные элементы не закисают и не блокируются после длительного зимнего простоя, а сам механизм регулировки работает плавно даже в очень запыленной среде. Кроме того, по индивидуальному запросу возможна приварка специальных кронштейнов для установки надежной системы ленточного тормоза (вместо использования стандартного фиксатора на раме) - наши зернометатели серии ЗМ-60У уже серийно оснащаются такими креплениями и эта модификация получила многочисленные положительные отзывы от владельцев, поскольку ленточный тормоз позволяет плавно и точно фиксировать рулевой механизм, надежно удерживая заданное направление движения переднего хода как во время транспортировки тяжелого агрегата, так и в рабочем режиме.

Основные причины поломок вилки переднего хода ЗМ-60/60А

Наружная вилка ЗП 01.050 принимает на себя силовую нагрузку от всей массы передней части агрегата, и несмотря на массивную стальную конструкцию, жесткие условия эксплуатации со временем приводят к необратимым изменениям ее пространственной геометрии. Зернометатель часто приходится перемещать по ухабистым поверхностям тока или перекатывать через высокие пороги складских помещений, а постоянные ударные нагрузки и рабочая вибрация накапливают усталость в металле, что провоцирует появление микротрещин и разрыв сварных соединений между опорной плитой и боковыми щеками. При сильных боковых ударах стенки наружной вилки могут деформироваться, а поскольку она служит строгой направляющей гильзой для внутренней вилки, любое искривление или «вздутие» короба приводит к тому, что она начинает клинить или, наоборот, получает чрезмерный люфт. В итоге это делает плавную регулировку высоты невозможной и создает разрушительные нагрузки на винт подъема.

Отдельной, но очень распространенной причиной критических поломок является человеческий фактор, в частности нарушение правил транспортировки. Заводская инструкция четко регламентирует, что при буксировке агрегата скорость не должна превышать 5 км/ч, а передний ход должен быть обязательно развернут на 180 градусов. Из-за специфической геометрии стойки, которая имеет конструктивный вылет, буксировка зернометателя в обычном рабочем положении руля является грубой ошибкой - в таком случае переднее колесо не стабилизируется, а начинает неконтролируемо биться из стороны в сторону. При этом массивная наружная вилка получает колоссальные боковые динамические удары на излом, которые гарантированно искривляют интегрированный рулевой вал или безвозвратно сгибают несущую плиту.

Понимая реалии полевой эксплуатации, когда соблюдать идеальные скоростные режимы удается не всегда, мы закладываем в наши усиленные модификации вилок значительно больший запас прочности - они намного стабильнее держат геометрию при нештатных динамических нагрузках и способны «прощать» механизатору определенные огрехи транспортировки. В то же время, если ваша старая деталь уже подверглась деформациям, пытаться кустарно сварить разорванные швы или выровнять стенки кувалдой не стоит, так как восстановить идеальную параллельность направляющих в полевых условиях практически невозможно, а дальнейшая работа с перекосом быстро уничтожит новые смежные детали. Установка новой вилки заводского исполнения является единственным надежным способом вернуть механизму правильную кинематику.

Купить вилку переднего хода ЗП 01.050 на ЗМ-60/60А

Завод Мороза осуществляет собственное производство полного спектра комплектующих к зернометателям, что позволяет нам контролировать качество изделия на каждом этапе - от раскроя листового металла до финального контроля сварных швов. Мы используем специализированные кондукторы при сварке, что гарантирует идеальную параллельность направляющих пазов и правильную ось рулевого вала.

Понимая важность бесперебойной работы техники, мы постоянно поддерживаем на складе необходимый запас как стандартных вилок, так и усиленных модификаций под спаренные колеса или увеличенный опорный диаметр. Изготовление деталей строго по оригинальным чертежам гарантирует также их стопроцентную взаимозаменяемость с узлами ЗМ-60 и ЗМ-60А прошлых годов выпуска. Для комплексного восстановления механизма за один подход вы можете доукомплектовать наружную вилку всеми сопутствующими деталями - внутренней вилкой, винтом, специальной гайкой и системой втулок. Обращайтесь к специалистам Завода Мороза за технической консультацией - мы поможем разобраться в конструктивных нюансах именно вашей модификации агрегата и оперативно отгрузим запчасти, чтобы машина как можно быстрее вернулась к полноценной работе без лишних задержек.
