Звездочка ЗП 01.360

Звездочка ЗП 01.360 заднего хода зерномета

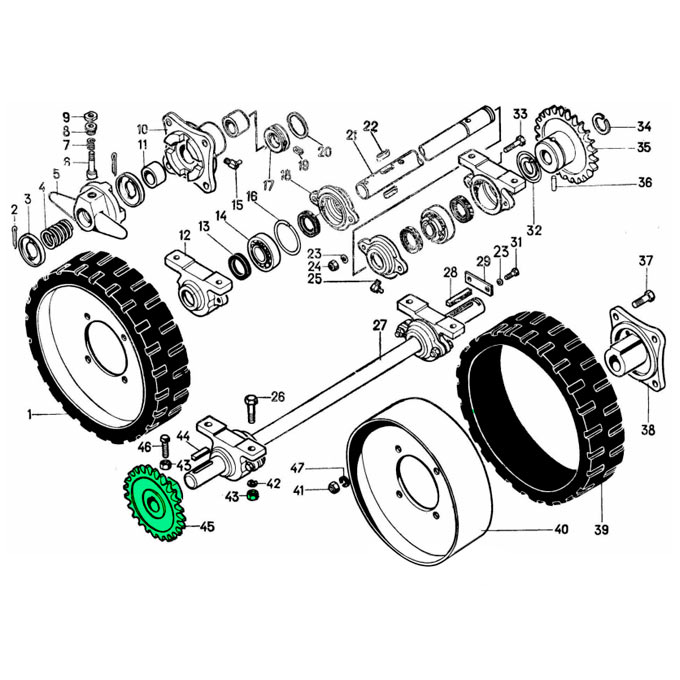

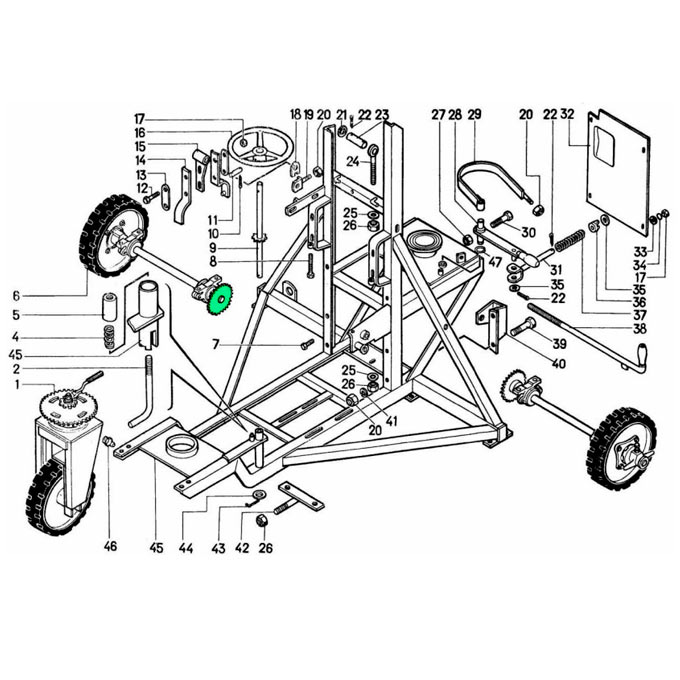

Звездочка ЗП 01.360 - это один из главных элементов цепного привода ходовой части ЗП 01.220, применяемый в зернометах классического серийного исполнения (ЗМ-60) с асимметричной схемой заднего хода. Деталь устанавливается на глухую полуось (вал ЗП 01.627) с противоположной от муфты отключения стороны и отвечает за непрерывную передачу крутящего момента от редуктора самохода непосредственно на ступицу ведущего колеса.

В отличие от смежной звездочки ЗП 01.340 (которая устанавливается на валу с муфтой через срезной предохранительный штифт), звездочка ЗП 01.360 рассчитана на постоянное, глухое соединение. Для этого в ее внутренней ступице профрезерован шпоночный паз, который в паре с призматической шпонкой (8х7 мм) обеспечивает жесткую фиксацию на полуоси. Кроме того, в теле ступицы звездочки предусмотрено нарезное отверстие под стопорный винт М10 - он зажимает шпонку в пазу и предотвращает самопроизвольное продольное смещение звездочки вдоль вала под действием вибраций во время движения по току.

Технические характеристики звездочки ЗП 01.360

• Каталожный номер: ЗП 01.360
• Применение: ЗМ-60 (классические модели с асимметричным приводом)
• Узел установки: Ход задний ЗП 01.220 (глухой вал ЗП 01.627)
• Количество зубьев (Z): 25 зубьев
• Шаг цепи (t): 19,05 мм (под роликовую цепь ПРЛ-19,05)
• Посадочный диаметр: 30 мм
• Способ фиксации на валу: Призматическая шпонка 8х7 мм + стопорный винт М10
• Масса детали: 2,02 кг
• Количество на узел: 1 шт. (на классическом асимметричном ходу)

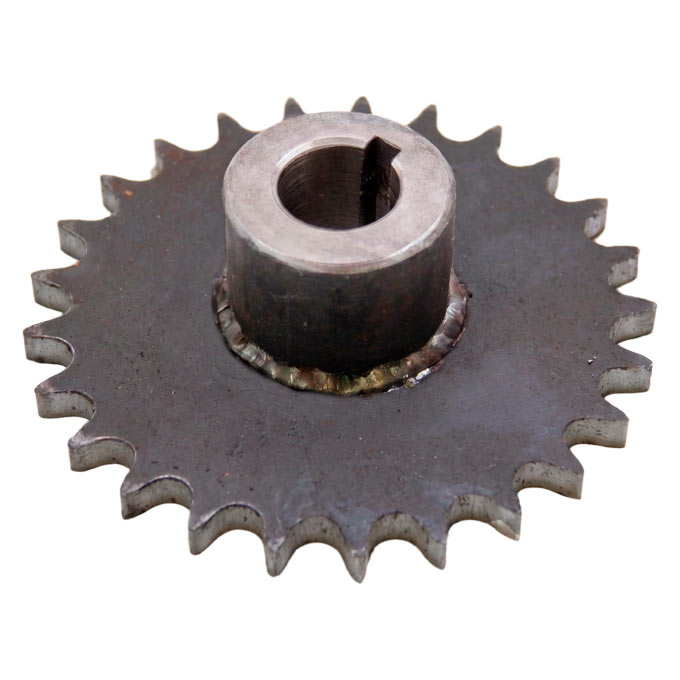

Зубчатый венец на 25 зубьев под шаг 19,05 мм изготавливается из высокопрочной углеродистой стали, что гарантирует высокую износостойкость зубьев при работе с закрытыми и открытыми приводными цепями ПРЛ-19,05. Геометрия зубчатого венца обеспечивает плавное зацепление цепи без рывков и набегания на втулки. Внутреннее посадочное отверстие 30 мм с четким шпоночным пазом предназначено для глухого монтажа детали на вал ЗП 01.627 - шпоночное соединение шпонкой 8х7 мм передает полный крутящий момент от цепной передачи самохода на полуось, выдерживая пиковые тяговые нагрузки без проскальзывания. Фиксирующий стопорный винт М10 в ступице звездочки вкручивается в нарезное отверстие ступицы и упирается в шпонку - это делает невозможным продольный люфт детали и гарантирует, что звездочка всегда будет оставаться в одной строго определенной плоскости с выходной звездочкой редуктора самохода, предотвращая перекос цепи.

Сопутствующие детали звездочки ЗП 01.360

При заказе или проведении ревизии узла приводной звездочки ЗП 01.360 обязательной проверке подлежат следующие сопутствующие комплектующие:

• Вал заднего хода ЗП 01.627
• Шпонка призматическая 8х7 мм
• Стопорный винт М10х25
• Приводная цепь ПРЛ-19,05
• Ступица колеса ЗМ 01.104 (глухая ступица без кулачков)
• Опорные подшипники 11206 в чугунных корпусах Н 026.058

Главное отличие между двумя звездочками заднего хода ЗМ-60 заключается в концепции их посадки: если левая звездочка ЗП 01.340 имеет гладкую посадку и служит «предохранителем» за счет срезного штифта ЗП 01.646, то правая звездочка ЗП 01.360 через шпонку и стопорный винт обеспечивает сугубо жесткий, глухой привод.

В условиях длительной эксплуатации из-за вибрации и рабочих рывков стопорный винт М10 может ослабляться, что приводит к разбиванию шпоночного паза как в самой звездочке, так и на валу ЗП 01.627, и многие хозяйства при капитальном ремонте решают отказаться от этой асимметричной конфигурации и полностью заменяют устаревшие полуоси на симметричную схему с двумя кулачковыми муфтами.

Купить звездочку ЗП 01.360 заднего хода зерномета

Специалисты Завода Мороза предлагают профессиональные инженерные решения для любого варианта ремонта. Мы серийно изготавливаем звездочки ЗП 01.360 с точно выдержанной геометрией зубьев и точным допуском шпоночного паза по оригинальным чертежам, которые вы можете купить для классических зернометов, а если вы желаете перевести зерномет на новую симметричную систему хода, наши инженеры подберут для вас как отдельные детали (звездочки, шпонки, валы), так и поставят полный укомплектованный узел заднего хода под ключ!
