Фланець монтажний (ступиця колеса) ЗМ120 06.150.000 для ЗМ-120У

Фланець монтажний (ступиця колеса) ЗМ120 06.150.000 для ЗМ-120У

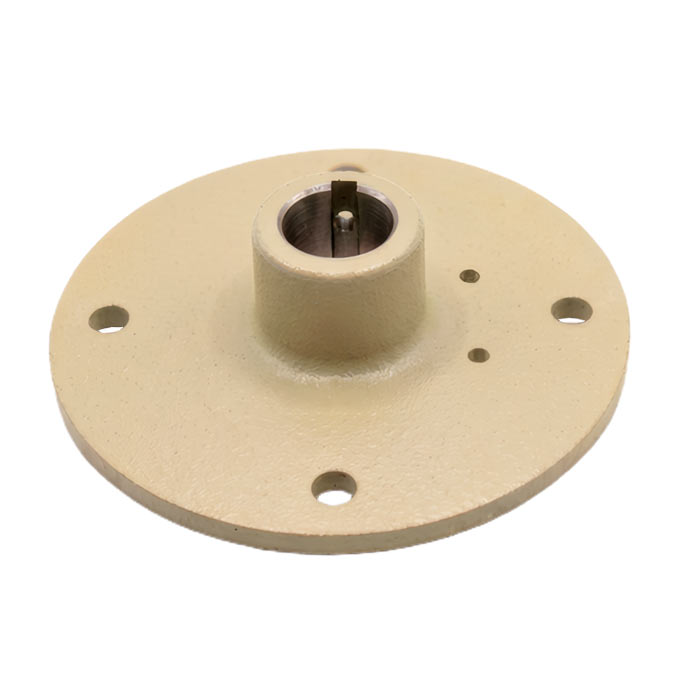

Фланець монтажний (ступиця колеса) ЗМ120 06.150.000 - це сталева колісна ступиця ведучого мосту з диференціалом ЗМ120 06.100.000-05, призначена для надійного закріплення пневматичних коліс на привідних валах зерномета. Вона застосовується на самохідних зернометах серії ЗМ-120У, а також при модернізації ходових систем зернометів інших серій під час переходу на пневмоколеса (м’який хід) та безредукторний хід із окремим мотор-редуктором.

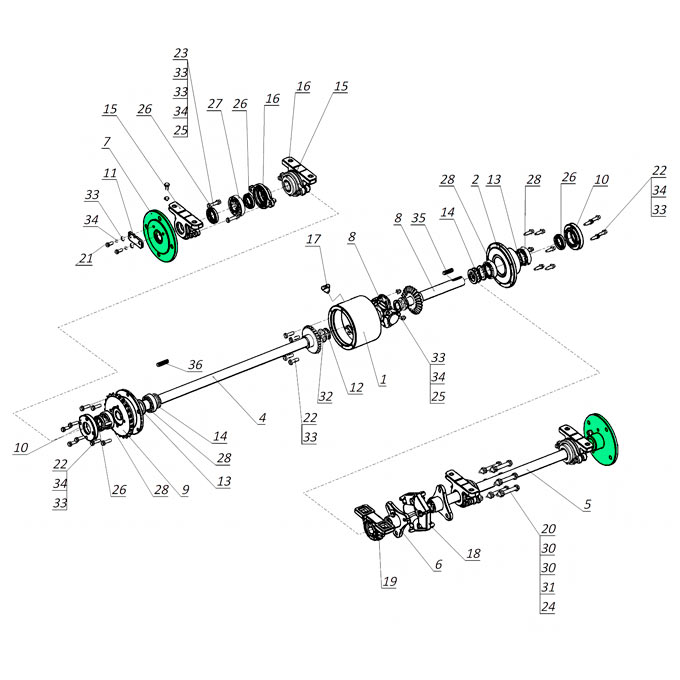

У конструкції одного ходового мосту встановлюється дві однакові ступиці (монтажні фланці) - по одній деталі на зовнішній кінець лівого вала ЗМ120 06.120.001-05 та правого вала ЗМ120 06.130.001. Деталь є з'єднувальною ланкою між суцільним гладким валом Ø30 мм та штампованим диском пневматичного колеса.

Технічні характеристики монтажного фланця (ступиці колеса)

• Каталожний номер - ЗМ120 06.150.000
• Застосування - ведучі пневмоколеса ходового мосту ЗМ120 06.100.000-05 зернометів ЗМ-120У.
• Сумісність з дисками - автомобільні колісні диски ЗАЗ-1102 «Таврія» (стандартна розболтовка 4х98 мм).
• Посадочні параметри на вал - внутрішній отвір Ø30 мм під шпонку 8х7х50 мм та упорну планку ЗМ120 06.100.009.
• Матеріал та виконання - міцна зварна сталева конструкція (товстостінний диск + точена ступична втулка) із захисним покриттям.
• Спосіб затискання колеса - 4 отвори під болти М10х20 (ГОСТ 7798-70) з шайбами та гайками.
• Кількість на один агрегат - 2 шт.
• Країна виробництва - Україна (Завод Мороза)

Конструктивні особливості та переваги пневматичного ходу

Застосування пневмоколіс від ЗАЗ-1102 забезпечує м'який хід і покращує загальний захист всієї конструкції. Використання стандартизованих автомобільних дисків та пневматичних шин з «Таврії» гарантує кращу амортизацію зерномета під час пересування по нерівній поверхні току. Пневмоколесо ефективно гасить вібрації та поштовхи при подоланні проходів чи технологічних порогів, знижуючи ударні навантаження на раму, підшипникові вузли та елементи диференціала.

Точна координатна розболтовка 4х98 мм спрощує підбір та заміну коліс. На сталевому диску монтажного фланця (ступиці) з високою точністю виконано 4 кріпильних отвори за стандартом ЗАЗ-1102 - це дозволяє легко встановлювати поширені та доступні автомобільні диски без додаткових перехідників чи зварювальних робіт.

Т-подібне кріплення на валу надійно блокує осьове зсунення колеса. Крутний момент від вала на ступицю передається через шпонку 8х7х50 мм, а для запобігання сповзанню колеса з вала під час маневрування до торця ступичної втулки двома болтами М8х20 прикручується загартована упорна пластина ЗМ120 06.100.009, яка фіксується у поперечній канавці вала.

Супутні комплектуючі для збирання колісного вузла ЗМ-120

При заміні монтажного фланця (ступиці) ЗМ120 06.150.000 або капітальному ремонті ходового мосту разом із деталлю зазвичай замовляють:

• Пластину упорну ЗМ120 06.100.009
• Шпонку 8х7х50 ГОСТ 23360-78
• Вал лівий довгий ЗМ120 06.120.001-05 та вал правий довгий ЗМ120 06.130.001
• Болти М8х20, гайки М8, пружинні шайби 8
• Колісні диски та пневматичні шини ЗАЗ-1102 «Таврія»

Купити монтажний фланець (ступицю колеса) ЗМ120 06.150.000 від Заводу Мороза

Замовляючи монтажний фланець (ступицю колеса) ЗМ120 06.150.000 напряму від Заводу Мороза, ви отримуєте надійний заводський сталевий вузол із правильними геометричними параметрами посадки під вал Ø30 мм та точним збігом отворів під диски ЗАЗ-1102.

Телефонуйте нашим фахівцям або залишайте онлайн-заявку на сайті. Ми допоможемо перевірити сумісність деталей із вашою модифікацією зерномета та організуємо оперативне відвантаження запчастин безпосередньо із заводського складу.
