Стрічкове гальмо ЗП 01.140 у зборі для ЗМ-60У/90У/120У

Стрічкове гальмо ЗП 01.140 у зборі (для тримера ЗМ-60У/90У/120У)

Стрічкове гальмо ЗП 01.140 у сучасному виконанні - це головний фрикційний вузол фіксації поворотної рамки (тримера), яким штатно комплектуються модернізовані зерномети серій ЗМ-60У, ЗМ-90У та ЗМ-120У нашого виробництва. Його основне інженерне завдання полягає у надійному блокуванні масивного тримера в заданому робочому положенні, що запобігає його самовільному розвороту під дією експлуатаційних вібрацій або віддачі від інтенсивного потоку зерна.

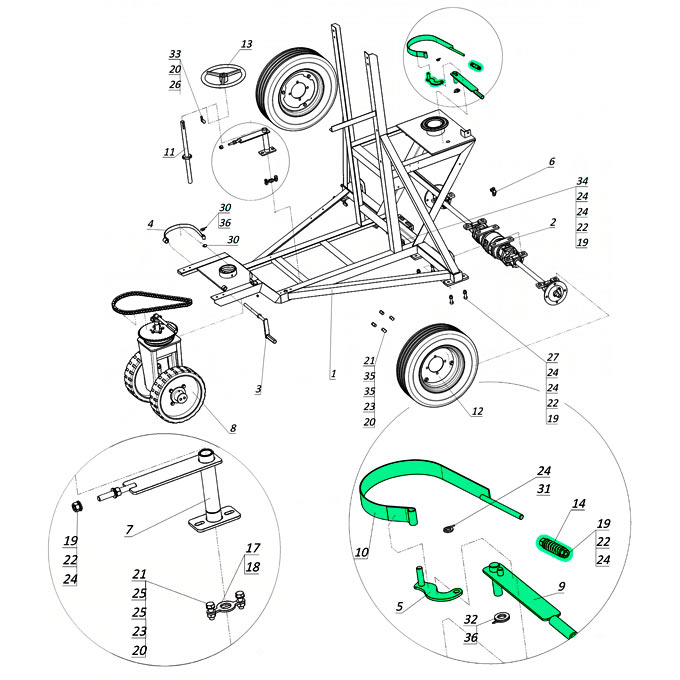

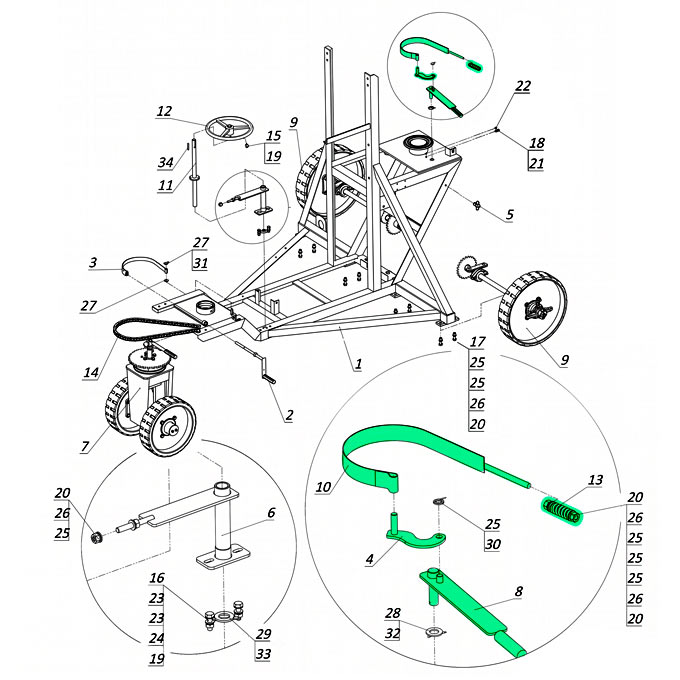

Конструктивно цей механізм працює за принципом постійно замкнутої системи прямої дії. Вузол складається з трьох основних елементів - керуючої ручки гальма ЗП 01.150, гальмівної стрічки з подовженим напрямним хвостовиком ЗП 01.241 для ЗМ-60У/90У або ЗП 01.242 для ЗМ-120У, та потужної робочої пружини ЗП 01.612. Пружина монтується безпосередньо на прямий стрижень самої стрічки, створюючи постійний лінійний натяг, який змушує металеву смугу жорстко облягати циліндричний барабан поворотної рамки.

Для зміни напрямку викиду зерна механізатор переводить рукоятку, долаючи опір пружини - ексцентрик ручки лінійно подає стрічку вперед назустріч барабану, утворюючи необхідну слабину для вільного розвороту тримера вручну. Після встановлення потрібного кута ручка повертається у вихідне положення, і пружина знову намертво затискає барабан.

Технічні характеристики стрічкового гальма ЗП 01.140 (нового зразка)

• Каталожний номер: ЗП 01.140 (сучасна модифікація вузла)
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У
• Тип механізму: Постійно замкнуте стрічкове гальмо прямої лінійної дії
• Кількість на один агрегат: 1 комплект

Аналізуючи багаторічну практику експлуатації класичних зернометів, конструктори Заводу Мороза виявили хронічну вразливість старого механізму фіксації тримера. У класичній схемі зусилля від важеля на стрічку передавалося через складну проміжну систему - напрямний шток ЗП 01.160, який проходив крізь отвір у рамі, та специфічну сферичну шайбу-шарнір ЗП 01.608. Оскільки важіль рухався по дузі, шток постійно змінював свій кут нахилу. Втрата сферичної шайби під час ремонту на току або найменший перекіс призводили до того, що шток починав жорстко тертися об краї отвору, швидко згинався, деформував отвори і заклинював весь вузол.

Для машин нового покоління ми суттєво переглянули цю кінематику, застосувавши інженерний принцип прямої дії. У модернізованому гальмі ми повністю відмовилися від використання проміжного штока та примхливих сферичних шарнірів. Замість цього конструкцію самої стрічки було змінено - вона отримала видовжений прямий хвостовик, на який безпосередньо встановлюється робоча пружина ЗП 01.612. Оновлена ручка керування (ЗП 01.150) також має іншу геометрію ексцентрика - тепер при переведенні ручки зусилля передається ідеально лінійно, штовхаючи стрічку назустріч барабану без жодних кутових відхилень чи перекосів.

Така інженерна оптимізація дозволила виключити з конструкції всі слабкі та проблемні ланки. Завдяки переходу на пряму лінійну дію, модернізований вузол фіксації тримера став значно простішим структурно, отримав м'якший хід ручки та став абсолютно безвідмовним, гарантуючи надійне утримання поворотної рамки навіть при максимальних вібраціях та віддачі зернового потоку.

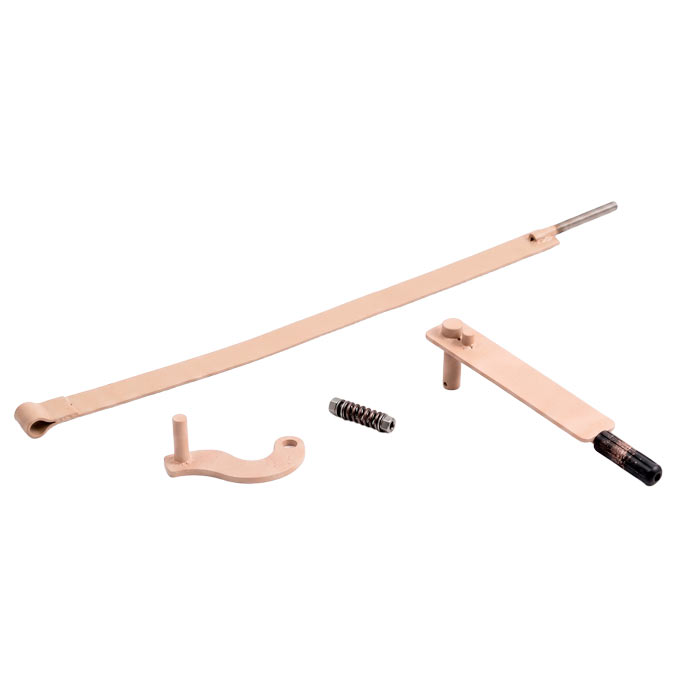

Комплектуючі стрічкового гальма ЗП 01.140

Для повноцінного обслуговування або капітального переобладнання вузла фіксації тримера до складу модернізованої збірки входять наступні деталі:

• Ручка гальма ЗП 01.150
• Стрічка гальмівна ЗП 01.241 для ЗМ-60У/90У або ЗП 01.242 для ЗМ-120У
• Пружина ЗП 01.612
• Елементи кріплення (регулювальні гайки, шплінти, шайби)

Практика обслуговування зернометів показує, що механізм фіксації тримера найчастіше страждає не від природного зносу металу, а саме через людський фактор та порушення правил експлуатації. Найбільш типовою помилкою на току є спроба оператора повернути масивну рамку тримера силоміць, не довівши ручку розгальмування до крайнього відкритого положення (до фіксації). У таких випадках механізм залишається напівзатиснутим, і під час повороту барабан працює як наждак - це стоншує гальмівну стрічку та розтягує її метал. Крім того, у старих системах, якщо вузол був не змащений і працював туго, механізатори часто застосовували надмірну силу, що призводило до незворотного вигину ручки керування або перекосу і втрати жорсткості пружини.

Розуміючи ці жорсткі реалії роботи, ми заклали у конструкцію модернізованого стрічкового гальма ЗП 01.140 максимальний захист від помилок персоналу. Відмова від примхливих проміжних штоків на користь прямої дії означає, що потужна робоча пружина ЗП 01.612 завжди стискається строго лінійно по подовженому хвостовику стрічки, не вигинаючись дугою навіть при різких або недбалих ривках. Оновлена ручка гальма ЗП 01.150 отримала жорсткішу основу та правильну геометрію ексцентрика. Тепер вона має легкий і зрозумілий хід, що природним чином спонукає оператора повністю розгальмовувати вузол перед поворотом, уберігаючи саму стрічку від згоряння та передчасного розриву.

Обираючи модернізований вузол ЗП 01.140 та його комплектуючі виробництва Заводу Мороза, ви отримуєте інженерно досконалу систему, здатну пробачати експлуатаційні недбалості. Наші деталі спроєктовані так, щоб звести вплив людського фактора на знос до мінімуму. Встановлення цього комплекту кардинально спрощує керування машиною та гарантує абсолютно безвідмовну роботу фіксації тримера, назавжди позбавляючи ваше господарство від регулярних замін зігнутих ручок чи деформованих пружин під час напруженої роботи.

Купити модернізоване стрічкове гальмо ЗП 01.140 тримера від Заводу Мороза

Надійність фіксації масивного тримера - це одна з головних умов безпечної та безперебійної роботи агрегату на току. Завод Мороза підходить до виробництва комплектуючих з позиції глибокого інженерного аналізу та розуміння реальних умов експлуатації сільгосптехніки. Ми давно відійшли від відтворення тих самих деталей по застарілим кресленням, а кардинально вдосконалюємо їх, позбавляючи машини хронічних вразливостей. Наше модернізоване стрічкове гальмо ЗП 01.140 прямої дії - це один із прикладів конструктивної надійності, який повністю виключає з кінематики примхливі проміжні штоки та сферичні шайби-шарніри, залишаючи лише безвідмовну лінійну передачу зусилля.

Замовляючи цей вузол у зборі безпосередньо у виробника, ви отримуєте ідеально узгоджений та готовий до монтажу комплект, що складається з оптимізованої ручки гальма ЗП 01.150, стрічки прямої дії з подовженим хвостовиком (ЗП 01.241 для ЗМ-60У/90У або ЗП 01.242 для ЗМ-120У) та потужної робочої пружини ЗП 01.612. Усі елементи виготовляються із суворим дотриманням лінійних допусків та використанням якісних сталей, що гарантує їхню довговічність та навіть здатність «пробачати» більшості помилок механізаторів при інтенсивних навантаженнях.

Звертайтеся до нашого відділу продажу для підбору комплектуючих! Інвестуйте у перевірені інженерні рішення Заводу Мороза, щоб назавжди позбутися проблем із заклинюванням фіксатора чи розтягуванням стрічок і забезпечити вашому тримеру м'яке розгальмування та залізну фіксацію на багато напружених сезонів уперед!
