Гвинт ЗП 01.070 + гайка спеціальна ЗП 01.101

Гвинт ЗП 01.070 + гайка спеціальна ЗП 01.101

Комплект із гвинта переднього ходу ЗП 01.070 та спеціальної гайки ЗП 01.101 - це та сама базова гвинтова пара, яка утворює силову основу механізму зміни положення переднього ходу ЗП 01.020 зернометачів серії ЗМ-60/60А та їх модифікацій. Цей робочий тандем виступає головною опорною ланкою підйомного вузла, повністю приймаючи на себе масу передньої частини агрегату під час вертикального переміщення внутрішньої вилки ЗП 01.040 з колесом. Придбання цих двох деталей єдиним комплектом гарантує ідеальне сполучення нової трапецеїдальної різьби вала з внутрішнім профілем гайки, унеможливлюючи появу первинних люфтів. Отримуючи крутний момент від ручного привода, гвинт плавно проходить крізь гайку, трансформуючи обертальний рух у точний вертикальний хід. Бездоганна робота такої гвинтової пари дозволяє механізатору зручно налаштовувати підйом передньої частини рами - максимально точно опускати скребкові живильники на поверхню току чи складу для ефективного забору матеріалу або ж піднімати їх на безпечну висоту для вільного маневрування агрегату по майданчику.

Конструктивні особливості та кінематика гвинтової пари ЗП 01.070 + ЗП 01.101

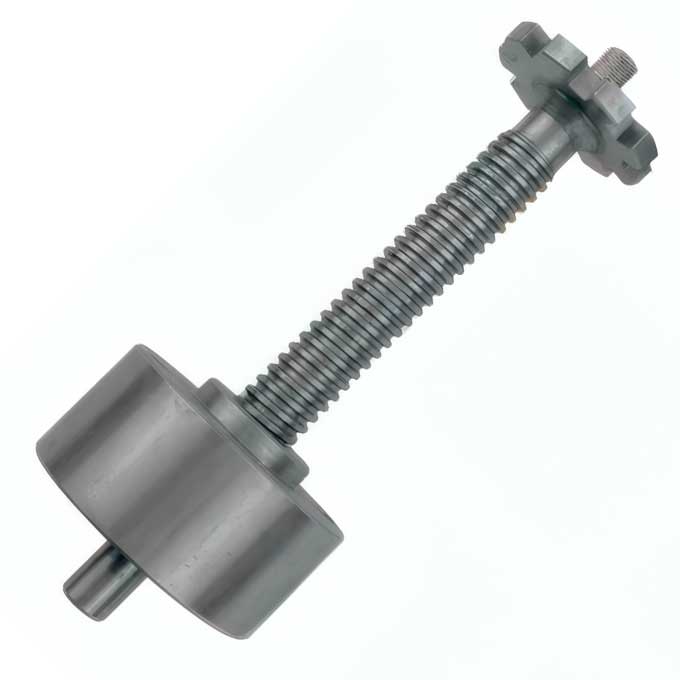

Основою цього ремонтного комплекту є масивний сталевий вал з різьбою, увінчаний привареним храповим колесом (ромашкою Z-9), та спеціальна опорна гайка (ЗП 01.101). Головною робочою зоною тандему виступає ідеально підігнана трапецеїдальна різьба - саме такий специфічний профіль витків гарантує системі високу вантажопідйомність і забезпечує ефект фіксації. Завдяки цій властивості механізм надійно гальмує зміну заданого кліренс передньої частини і повністю виключає мимовільне розкручування під постійним тиском масивної рами агрегату. Виробництво обох компонентів на Заводі Мороза ведеться з використанням міцного прокату, здатного витримувати інтенсивні осьові навантаження без деформацій.

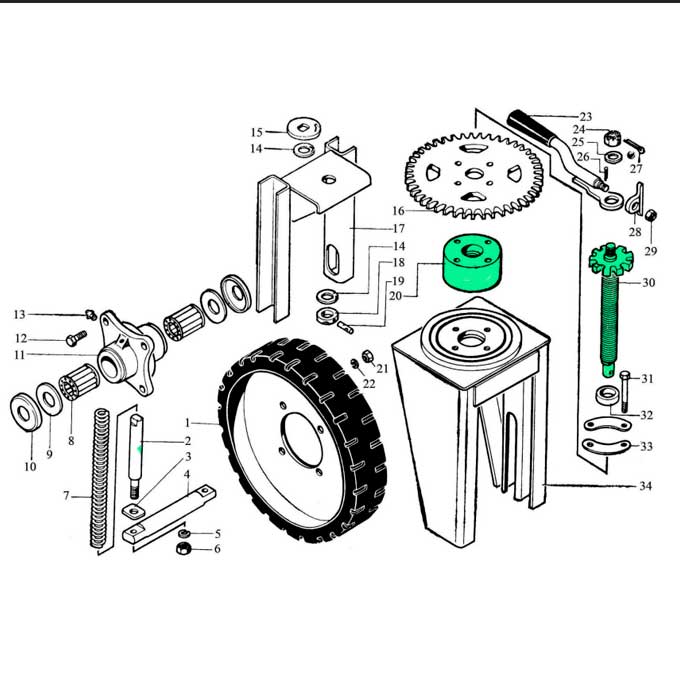

У кінематичній схемі переднього ходу ЗМ-60 ця гвинтова пара працює як центральний вузол трансформації зусилля, де спеціальна гайка закріплюється на верхньому майданчику зовнішньої вилки. Вал своєю різьбовою частиною вкручується крізь неї, а його нижня основа сягає горизонтальної полиці внутрішньої рухомої стійки ЗП 01.040. Отримуючи крутний момент від зовнішнього ручного привода (рукоятки із собачкою, які встановлюються на храповик), гвинт здійснює поступальний рух крізь гайку. Просуваючись донизу, стрижень впирається у внутрішню вилку через перехідні опорні елементи (упорні підшипники, втулки чи шайби, в залежності від модийікації) і виштовхує стійку з опорним колесом, змушуючи передню частину зерномета підніматися. Обертання вала у зворотному напрямку навпаки, поступово знімає цей тиск, дозволяючи важкій металевій конструкції плавно та контрольовано опускатися.

Особливості ремонту, пов’язані з гвинтом ЗП 01.070 та гайкою ЗП 01.101

Заміна гвинта та спеціальної гайки єдиним комплектом - це базове правило якісного обслуговування підйомних механізмів зернометів. Оскільки ці дві деталі працюють у постійному тісному контакті під вагою машини, їхнє зношення завжди відбувається симетрично. Якщо спробувати зекономити і вкрутити новий вал у стару, розбиту гайку (або навпаки), наявні люфти та залишки абразиву швидше почнуть руйнувати свіжий метал. Придбання готової гвинтової пари від Заводу Мороза вирішує цю проблему зі старту - ви отримуєте ідеально підігнане заводське зачеплення трапецеїдальної різьби, що гарантує максимальний робочий ресурс оновленого вузла.

Водночас варто пам'ятати, що цей тандем постачається як силова база (вал із привареною ромашкою та спеціальна гайка), але для повноцінного функціонування механізму та передачі крутного моменту систему необхідно доукомплектувати елементами ручного привода. Для капітального відновлення переднього ходу ми пропонуємо всі необхідні суміжні запчастини:

• Рукоятка ЗП 01.060
• Собачка запобіжна ЗП 01.401
• Зовнішня вилка переднього ходу ЗП 01.050
• Внутрішня вилка переднього ходу ЗП 01.040
• Опорні елементи (система втулок, упорних шайб або підшипників)
• Дрібні витратні матеріали (стопорні шплінти, маслянки, штифти та різьбові з'єднання)

Гнучкість нашого каталогу дозволяє підібрати оптимальний варіант під будь-які потреби господарства. Ви можете обмежитися купівлею лише гвинтової пари, якщо інші елементи привода залишилися у відмінному стані. Проте комплексне оновлення всієї робочої зв'язки деталей суттєво економить час на розбирання агрегату та гарантовано страхує нові запчастини від прискореного руйнування старими компонентами.

Заводські модифікації та сумісність збірки гвинта ЗП 01.070 та гайки ЗП 01.101

Історично конструкція переднього ходу зернометів мала кілька варіантів виконання, тому наша базова гвинтова пара спроєктована з урахуванням максимальної універсальності. Залежно від року випуску та заводу-виробника агрегату, посадочні місця на вилках керування можуть суттєво відрізнятися. Наприклад, у деяких кінематичних схемах функцію класичної гайки виконує спеціальний масивний корпус підшипника із внутрішньою трапецеїдальною різьбою. Сама ж стандартна гайка ЗП 01.101 найчастіше монтується на майданчик зовнішньої вилки за допомогою болтових з'єднань, водночас у багатьох господарствах після кустарних ремонтів зустрічається жорстке приварювання гайки до рами. Габарити та допуски нашої гвинтової пари дозволяють без проблем інтегрувати її в будь-яку з цих систем, незалежно від типу кріплення та формату вилок.

Окремої уваги вимагає підготовка механізму до міжсезоння, коли підйомний вузол часто страждає від заклинювання різьби, що особливо актуально після тривалого зимового зберігання техніки просто неба. Щоб навесні гвинт не виявився намертво прикипілим до гайки, у деяких конструкціях опорних вузлів передбачені прес-маслянки (тавотниці) та мастильні канали. Регулярне шприцювання гвинтової пари свіжим солідолом чи літолом надійно консервує метал, виштовхуючи назовні накопичену вологу та абразивний пил, завдяки чому механізм зберігає ідеальну плавність ходу.

Фахівці Заводу Мороза чудово розуміють специфіку народних модернізацій, в тому числі "народних", тому ми завжди готові до реалізації нестандартних запитів. Окрім виготовлення гвинтів індивідуальної довжини під перероблений передній хід чи раму, можливе створення валів зі зміненою системою кріплення храповика, де, наприклад, замість класичного жорсткого приварювання, верхня частина гвинта може бути відфрезерована під шпонковий паз або шестигранну посадку, де ромашка просто накидається зверху і фіксується торцевим болтом чи стопорним шплінтом. Таке рішення дозволяє миттєво замінити зношене храпове колесо прямо в полі без болгарки, хоча за бажанням механізатора таку знімну деталь завжди можна додатково обварити для абсолютної монолітності.

Основні причини зношення та критичних поломок гвинтової пари

Специфіка роботи на току передбачає постійний контакт відкритих механізмів із дрібним сміттям та зерновим пилом. Осідаючи на змащені витки трапецеїдальної різьби, цей бруд змішується із залишками мастила і утворює агресивну абразивну пасту - з кожним обертом вала ця суміш працює як наждак, методично стираючи метал як на самому гвинті ЗП 01.070, так і всередині спеціальної гайки ЗП 01.101. Поступове стоншення профілю призводить до того, що система втрачає ефект самогальмування, і передня частина машини починає мимовільно просідати від вібрацій під час роботи чи транспортування.

Окрім природного тертя, гвинтова пара ЗП 01.070 + ЗП 01.101 надзвичайно вразлива до динамічних ударів. Зернометач - це масивний і важкий агрегат, і під час його переміщення майданчиком уся вага передньої частини концентрується саме на цьому різьбовому вузлі. Жорсткі наїзди на глибокі ями, переходи через високі пороги складських приміщень або несподівані удари об вибоїни в бетоні передають колосальний імпульс від опорного колеса через внутрішню вилку прямо на гвинт та гайку - такі раптові перевантаження здатні зрізати залишки витків усередині гайки або ж критично викривити вісь самого сталевого вала.

Значна частина поломок також є наслідком порушення правил експлуатації та людського фактора. Якщо через відсутність своєчасного змащування напрямні вилок заклинюють після зимового простою, механізатори нерідко намагаються продавити механізм силоміць, прикладаючи екстремальне зусилля до важеля. Таке перевантаження призводить до деформації посадкових місць та незворотного руйнування різьбового сполучення. Спроби реставрувати розбитий вузол у гаражних умовах (шляхом наварювання нового металу на злизану різьбу) не здатні повернути системі правильну геометрію трапеції. Заміна гвинта та гайки єдиним новим комплектом заводського виробництва тут залишається єдиним надійним варіантом для відновлення стабільної та безпечної роботи агрегату.

Купити гвинтову пару ЗП 01.070 + ЗП 01.101 для зерномету на Заводі Мороза

Завод Мороза - це підприємство, де серійне виробництво техніки, вузлів та запчастин нерозривно пов'язане з живою аграрною практикою. Наші конструктори та провідні спеціалісти мають реальний досвід роботи безпосередньо на токах та в полі, тому ми досконало знаємо всі жорсткі тонкощі вітчизняних реалій експлуатації техніки. За роки роботи ми на власні очі спостерігали та працювали над еволюцією зернометів, тому чудово розуміємо, як змінювалися конструктивні підходи та зростали навантаження, в тому числі і на підйомні вузли. Завдяки цьому глибокому розумінню проблематики зсередини, ми відмовилися від сліпого копіювання старих креслень і наразі випускаємо міцні силові елементи, здатні впевнено витримувати сучасні інтенсивні темпи роботи господарств.

Купуючи готовий тандем гвинта ЗП 01.070 та спеціальної гайки ЗП 01.101 безпосередньо у виробника, ви робите вибір на користь ідеально підігнаного зачеплення трапецеїдальної різьби. Суворий токарний контроль на кожному етапі гарантує відсутність первинних люфтів та максимальну плавність ходу. Завод Мороза націлений на довгострокову та надійну співпрацю з аграрними підприємствами - ми чудово знаємо ціну часу, особливо в розпал сезону, тому завжди підтримуємо на складах необхідний резерв готових гвинтових пар і готові оперативно закривати потреби як у стандартних деталях, так і в індивідуальних нестандартних замовленнях.

Поверніть своєму агрегату ідеальну заводську кінематику. Звертайтеся до нашого технічного відділу за консультацією - ми проаналізуємо специфіку вашої машини, підберемо необхідну комплектацію та швидко відвантажимо деталі. Встановіть нову гвинтову пару і позбудьтеся постійних заклинювань, надзвичайно тугого ходу та мимовільного просідання рами - так ви забезпечите техніці стабільне, точне і безпечне виконання своїх завдань за будь-яких навантажень.
