Гвинт ЗП 01.070 з рукояткою та собачкою в зборі

Гвинт ЗП 01.070 + рукоятка з собачкою в зборі

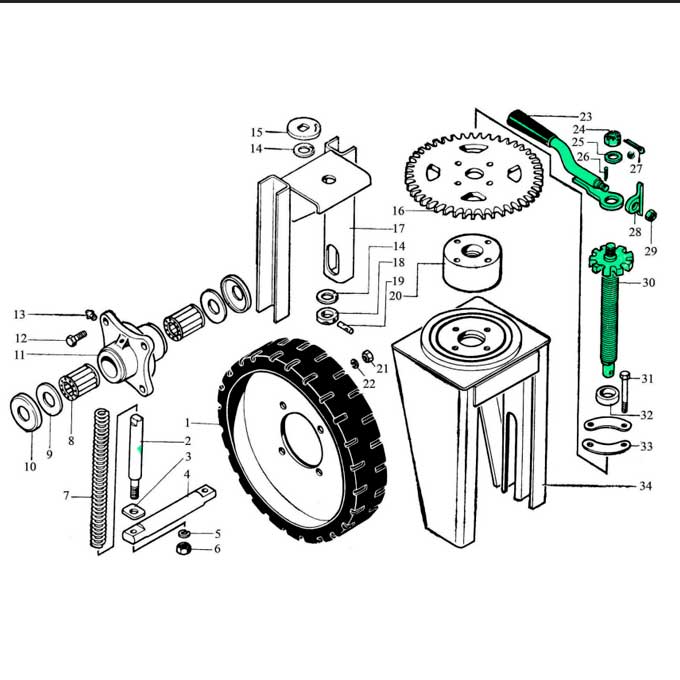

Гвинт переднього ходу ЗП 01.070, укомплектований привареним храповим колесом (ромашкою), рукояткою та собачкою, являє собою готову до встановлення частину вузла механізму регулювання висоти переднього ходу ЗП 01.020 зернометачів серії ЗМ-60. Цей комплексний елемент є несучою базою підйомної системи, яка приймає на себе вагу передньої частини машини під час зміни положення внутрішньої вилки ЗП 01.040 відносно зовнішньої ЗП 01.050. Завдяки злагодженій роботі храпового механізму, зворотно-поступальні рухи важеля ефективно трансформуються в обертання вала, що змушує його плавно переміщуватися по різьбі спеціальної гайки ЗП 01.101 або спеціальному корпусу підшипника у деяких модифікаціях. Формат заводської збірки позбавляє необхідності самостійно центрувати чи зварювати деталі, дозволяючи одразу після монтажу перейти до точного налаштування кліренсу передньої частини рами - опустити живильники в робоче положення для забору матеріалу або ж підняти їх над поверхнею для безпечного транспортування агрегату.

Конструктивні особливості зібраного вузла ЗП 01.070 з рукояткою та собачкою

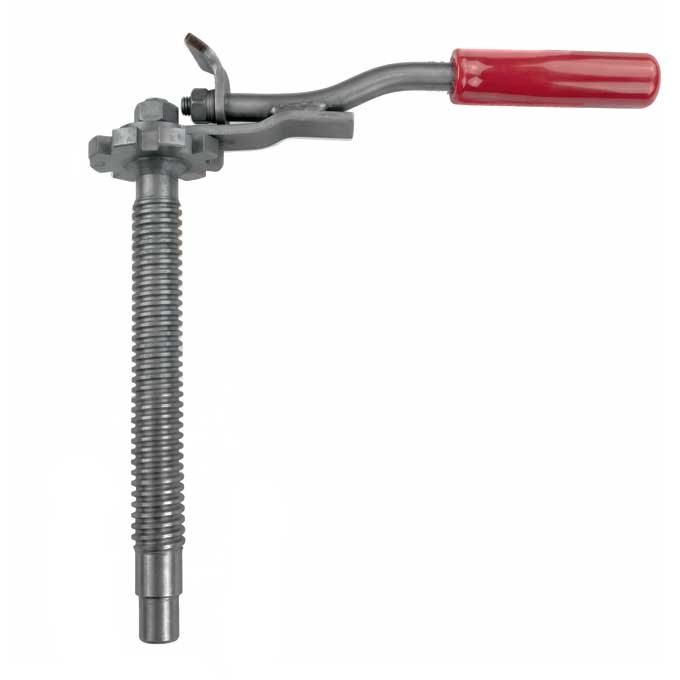

Основу цього готового комплекту складає міцний сталевий вал, орієнтований на постійні осьові навантаження. Головною робочою ділянкою деталі є трапецеїдальна різьба - саме такий профіль гарантує ефект самогальмування, надійно утримуючи масу машини без ризику самовільного розкручування механізму. У верхній частині гвинта жорстко зафіксоване храпове колесо (ромашка) на 9 зубців (Z-9). Оскільки вузол постачається в зборі, на ньому вже змонтовано рукоятку з собачкою. Приварювання ромашки на Заводі Мороза відбувається у спеціальних кондукторах, завдяки чому досягається ідеальна перпендикулярність площини зубців відносно осі вала, що забезпечує чітке зачеплення собачки та повністю виключає перекоси під час передачі зусилля.

У загальній кінематиці переднього ходу цей зібраний вузол виконує роль ручного силового привода. Гвинт працює в парі зі спеціальною гайкою ЗП 01.101, що прикручена (або приварена у деяких модифікаціях) до майданчика зовнішньої вилки. Коли оператор робить зворотно-поступальні рухи рукояткою, собачка впирається у зубці храпового колеса, змушуючи вал обертатися. Гвинт починає рух крізь різьбу гайки, а його нижній гладкий кінець тисне на горизонтальну полицю внутрішньої вилки ЗП 01.040 через відповідні опорні елементи (упорні шайби або підшипники). Просуваючись донизу, вал відштовхує стійку з колесом, що змушує передню частину рами підніматися. Відповідно, викручування гвинта вгору послаблює цей тиск, і конструкція плавно опускається під впливом сили тяжіння.

Особливості ремонту, пов'язані зі збіркою гвинта ЗП 01.070

Купівля гвинта, вже зібраного з рукояткою та собачкою - це оптимальне рішення для швидкого та якісного ремонту. Такий формат повністю позбавляє механізатора необхідності шукати дрібні фіксатори чи витрачати час на правильне компонування храпового механізму. Проте варто пам'ятати, що зношення підйомного вузла зазвичай має комплексний характер і головним правилом довговічного ремонту є одночасне оновлення всієї гвинтової пари. Якщо вкрутити новий вал з ідеальною трапецеїдальною різьбою у стару, розбиту гайку, свіжий метал почне інтенсивно стиратися об зношені витки і деталь може швидше вийти з ладу. Для повноцінного відновлення механізму зміни положення ЗМ-60, окрім цього готового комплекту, ми пропонуємо всі необхідні суміжні запчастини:

• Гайка спеціальна ЗП 01.101
• Вилки переднього ходу (зовнішня ЗП 01.050 та внутрішня ЗП 01.040)
• Опорні елементи (система втулок, упорних шайб або підшипників)
• Дрібна механіка та кріплення (стопорні шплінти, маслянки, стандартні різьбові з'єднання)

Асортимент Заводу Мороза розрахований на будь-які технічні сценарії. Якщо виникла потреба лише в частковому ремонті, у нас завжди можна замовити окремі компоненти - голий силовий вал, заготовку ромашки Z-9 для самостійного зварювання або окрему рукоятку чи собачку. Водночас саме комплексний підхід до заміни всього підйомного вузла дозволяє повернути системі оригінальну заводську кінематику. Одночасне встановлення повного комплекту суттєво заощаджує загальний час на обслуговування агрегату. До того ж, такий підхід надійно страхує нові запчастини від прискореного руйнування, яке неминуче виникає при їхньому контакті зі зношеними елементами.

Універсальність та сумісність готового вузла ЗП 01.070

Попри те, що багато деталей та вузлів зернометачів часто модернізувалися різними підприємствами, силовий механізм підйому історично зберіг єдиний технічний стандарт. Завдяки цьому наша заводська збірка - гвинт із вже змонтованою рукояткою та собачкою - абсолютно сумісна з переважною більшістю агрегатів ЗМ-60 незалежно від року їхнього випуску. Класичні габарити вала, точний крок трапецеїдальної різьби та вивірене зачеплення храповика дозволяють без ускладнень інтегрувати цей готовий вузол як у техніку радянського зразка, так і в машини сучасного виробництва.

Проте реалії роботи в господарствах нерідко супроводжуються нестандартними доопрацюваннями техніки. Якщо за роки експлуатації ваш зерномет отримав нестандартні збільшені колеса або його передня рама кустарно переварювалася, класичного робочого ходу гвинта може виявитися недостатньо для повноцінного опускання живильників для роботи. Розуміючи такі нюанси, Завод Мороза має всі потужності для швидкого виготовлення зібраного механізму з індивідуальними параметрами. Наші фахівці оперативно виточать подовжену або вкорочену версію вала, за потреби застосують посилену марку сталі для роботи під екстремальними навантаженнями та одразу укомплектують деталь ручкою з собачкою. Незалежно від того, потрібен вам стандартний каталожний варіант чи специфічний вузол за власними вимірами, ви отримаєте ідеально налаштований механізм, готовий до негайного встановлення на вашу машину.

Основні причини зношення механізму підйому переднього ходу ЗМ-60

Інтенсивна експлуатація механізму в умовах запиленого току неминуче призводить до поступового виснаження металу. Трапецеїдальний профіль вала приймає на себе безперервне вертикальне навантаження від масивної рами, при цьому дрібне сміття, осідаючи на змащені витки, утворює жорстку абразивну пасту. Кожен рух рукоятки під навантаженням змушує цю суміш працювати як наждак, який методично зчесує сталь із гвинта та внутрішньої поверхні гайки. У результаті такого зношення система втрачає здатність тримати вагу, і передній хід, особливо під час вібрацій, починає безконтрольно просідати. Як наслідок, гумові скребки живильників опускаються занадто низько, більше труться об тверде покриття майданчика і стрімко руйнуються, провокуючи більш дорогий та довгий ремонт забірної частини.

Значна частка критичних поломок також пов'язана з людським фактором. Якщо рухомі вилки заклинюють через деформацію короба чи відсутність змащення, оператори часто намагаються вирішити проблему за допомогою грубої сили - одягають металеву трубу на ручку важеля для його легшого провертання. Таке екстремальне перевантаження може спрацювати, вдало піднімаючи агрегат, але часто вигинає вісь вала або остаточно зриває різьбу. Що стосується самого храпового механізму, то його вихід із ладу відбувається поступово - через постійне тертя сталевої собачки об зубці ромашки їхні гострі грані заокруглюються. Коли геометрія зачеплення критично порушується, собачка починає просто ковзати по металу і оператор хитає важіль здебільшого вхолосту, бо крутний момент не передається на вал, і налаштування висоти стає проблемним.

Виробництво комплектуючих на Заводі Мороза оснований на використанні зносостійких сталей, що дозволяє максимально подовжити робочий ресурс механізму. Проте, якщо ваш старий гвинт вже змінив геометрію, а зубці храповика злизалися, намагатися відремонтувати його в гаражі є марною справою. Наварити нові витки з правильним кроком трапеції неможливо, так само ризиковано кустарно приварювати нову ромашку на старий стрижень - найменший кутовий перекіс призведе до того, що собачка контактуватиме із зубцями нерівномірно і замість повноцінної передачі крутного моменту вона почне проковзувати при рухах важеля, і ви просто у більшості випадків хитатимете ручку вхолосту. Придбання нашого готового вузла заводської збірки є єдиним технічно виправданим рішенням, яке миттєво повертає системі легкість налаштування та гарантує стабільну роботу з відповідною фіксацією висоти робочого положення зерномета.

Купити гвинт переднього ходу ЗП 01.070 з рукояткою та собачкою в зборі

На нашому підприємстві реалізовано замкнений цикл виробництва як власних сучасних та покращених зернометів, так і комплектуючих до сільгосптехніки, що гарантує суворий контроль якості на кожному етапі. Оскільки цей вузол постачається повністю зібраним, особлива увага повинна приділятись точності фінального монтажу. Після виточування глибокої трапецеїдальної різьби на міцному сталевому валі, ми приварюємо храпове колесо виключно у спеціальних кондукторах, що забезпечує ідеальну перпендикулярність ромашки до осі гвинта, завдяки чому встановлена рукоятка із собачкою працюють злагоджено, передаючи крутний момент чітко і без жодних проковзувань.

Ми добре знаємо ціну кожної години під час сезону на току, тому завжди підтримуємо на складі достатній резерв готових до встановлення механізмів ЗП 01.070 та інших деталей та вузлів зернометів Дотримання автентичних креслень робить нашу продукцію на сто відсотків взаємозамінною з деталями зернометачів ЗМ-60 будь-яких років випуску, а якщо ж ваша техніка зазнавала модернізацій, потужності Заводу Мороза дозволяють оперативно виконати індивідуальне замовлення - виточити вал нестандартної довжини та відвантажити його у вигляді повністю готової збірки під специфіку саме вашого агрегату.

Купуючи зібраний механізм ЗП 01.070 з рукояткою та собачкою в зборі, ви значно прискорюєте процес ремонту. Проте для досягнення максимальної довговічності ми наполегливо радимо встановлювати новий гвинт у парі з новою спеціальною гайкою ЗП 01.101 (або спеціальним корпусом підшипника в деяких модифікаціях), щоб уникнути передчасного стирання різьби. Звертайтеся до фахівців Заводу Мороза за консультацією - ми допоможемо врахувати всі нюанси вашої машини, підберемо суміжні деталі та оперативно відправимо замовлення. Усе для того, щоб техніка якнайшвидше повернулася до повноцінної роботи, можна було легко виставити правильне прилягання живильників, а агрегат ефективно та чисто підбирав максимальну кількість зерна самостійно.
