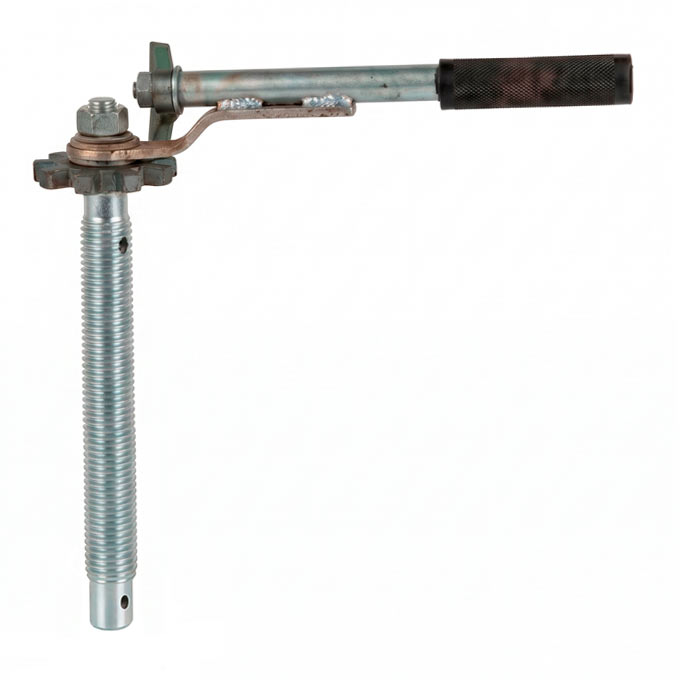

Гвинт ЗП 01.070 з рукояткою та собачкою (в зборі)

Гвинт ЗП 01.070 з рукояткою та собачкою в зборі від зернометів ЗМ-60У/90У/120У

Ця збірка є компонентом механізму підйому переднього ходу зерномета. Комплект об'єднує силовий гвинт із привареним храповим колесом, а також систему ручного привода, що дозволяє механізатору плавно регулювати висоту завантажувальних живильників. Використання готової заводської збірки - це спосіб швидкого відновлення працездатності ходової частини без потреби в самостійному центруванні храповика чи зварювальних роботах безпосередньо в полі або на току.

Вузли нового покоління, розроблені спеціально для модернізованих зернометів Заводу Мороза, отримали ряд інженерних оптимізацій. Головною зміною стало впровадження видовженої прямої рукоятки, яка має значно більший важіль, аніж застарілі вигнуті аналоги, завдяки чому процес зміни висоти рами потребує менше зусиль. Конструкція храпового механізму спрощена: кількість проміжних ланок зменшена, що підвищує надійність спрацювання собачки та збільшує загальний ресурс механізму. Всі деталі вузла виготовляються з конструкційних сталей із необхідною термічною обробкою робочих поверхонь, що дозволяє механізму витримувати інтенсивні навантаження під час роботи в складних умовах без ризику передчасного стирання чи деформації.

Технічні характеристики гвинта з рукояткою та собачкою (ЗП 01.070 СБ)

• Каталожний номер: ЗП 01.070 (збірка з рукояткою та собачкою)
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Тип механізму: Гвинтова пара з храповим приводом
• Тип ручного привода: Пряма видовжена рукоятка
• Фіксація положення: Храповий механізм (із собачкою ЗП 01.401)
• Кількість на один агрегат: 1 комплект
• Країна виробництва: Україна

Ця збірка є основою системи керування висотою зерномета, що дозволяє оператору з необхідною точністю опускати живильники до майданчика току або піднімати їх для переведення машини у транспортний стан. Конструктивно вузол складається з силового гвинта з нарізаною трапецеїдальною різьбою, до якого жорстко приєднане храпове колесо. Передача зусилля відбувається через довгий важіль рукоятки, яка в модернізованих версіях Заводу Мороза має змінену геометрію для легшого керування. Під час роботи перекидна собачка входить у зачеплення із зубами храповика (ромашки), що дозволяє зручно передавати обертальне зусилля від рукоятки на гвинт в обраному напрямку - як для підйому, так і для опускання передньої частини агрегату.

При розробці цього механізму ми приділили особливу увагу витривалості різьбових поверхонь та зручності обслуговування. Гвинт виготовляється із застосуванням термічної обробки, що мінімізує знос різьби при постійному терті об гайку. Спрощена кінематика храпового механізму зменшила кількість точок кріплення, що позитивно вплинуло на надійність спрацювання - собачка та гвинт з ромашкою чітко виконують свою функцію навіть після тривалої роботи в умовах зернового пилу. Для підвищення терміну служби вузла ми рекомендуємо проводити періодичне очищення та оновлення мастила на різьбі гвинта, оскільки накопичення суміші пилу та відпрацьованого мастила з часом підвищує навантаження на привод.

Супутні комплектуючі та варіанти виконання

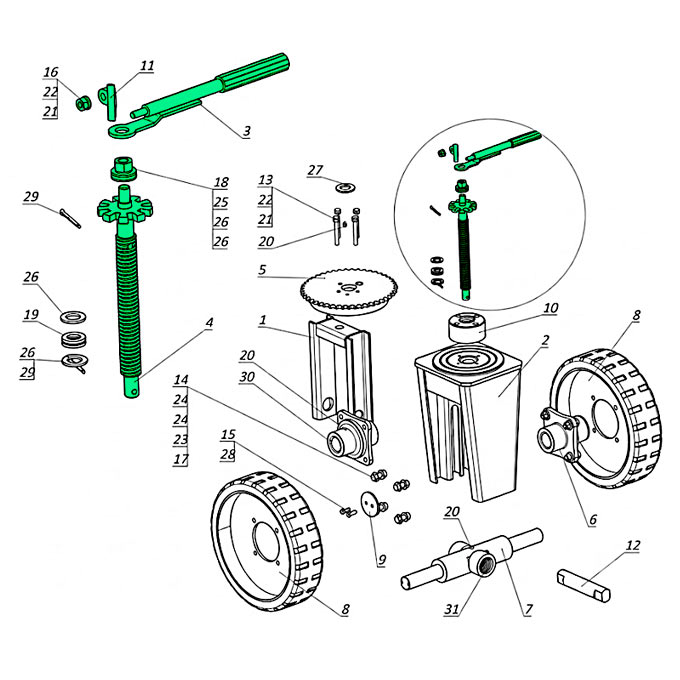

Ця збірка постачається у складі основних рухомих компонентів привода підйому, куди входять:

• Гвинт переднього ходу ЗП 01.070 із храповим колесом (приварена ромашка Z-9)
• Пряма рукоятка ЗП 01.060
• Перекидна собачка ЗП 01.401 з елементами кріплення

Для відновлення правильної кінематики підйомного механізму рекомендуємо купувати цей вузол разом зі спеціальною гайкою ЗП 01.101, утворюючи готову гвинтову пару. Встановлення нового гвинта у стару зношену гайку призводить до прискореного стирання витків, виникнення люфтів або підклинювання вала через невідповідність профілів різьби, тоді як заміна обох компонентів одночасно забезпечує правильний зачеп трапецеїдальних витків та збільшує міжремонтний ресурс ходової частини.

Залежно від умов експлуатації зерномета, ви можете обрати матеріал та конфігурацію опорних елементів ходової частини. Стандартна спеціальна гайка виготовляється з антифрикційного сірого чавуну, що забезпечує плавне ковзання різьби, проте для роботи на нерівних майданчиках з високими ударними навантаженнями ми можемо виготовити сталеву модифікацію гайки, яка додатково оснащується внутрішніми мастильними канавками для кращого утримання мастила у зоні тертя. Технічні можливості нашого виробництва також дозволяють адаптувати довжину гвинта вала або змінити параметри важеля рукоятки під індивідуальні вимоги замовника.

Купити гвинт ЗП 01.070 для ЗМ-60У з рукояткою та собачкою в зборі

На Заводі Мороза ви можете оперативно замовити та отримати зібраний механізм гвинта ЗП 01.070 з рукояткою та собачкою. Купівля та доставка деталей у вигляді готової заводської збірки дозволяє провести заміну зношеного гвинтового вала чи зламаного важеля привода без самостійного зварювання храповика або центрування компонентів на току. Усі деталі виготовляються з конструкційних сталей із дотриманням лінійних допусків, що спрощує їх встановлення на штатне місце.

Ми підтримуємо стабільний складський запас збірок та окремих запчастин для ходової частини, тому відвантаження та доставка замовлень відбуваються без затримок у роботі вашого господарства. Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми добре розбираємося в підйомних механізмах зернометів різних модифікацій і допоможемо підібрати оптимальні деталі з урахуванням конструктивних особливостей саме вашого агрегату.
