Гвинт переднього ходу ЗМ-60 (ЗП 01.070) голий

Гвинт переднього ходу ЗМ-60 (ЗП 01.070) голий

Гвинт переднього ходу ЗП 01.070 (у базовому «голому» виконанні, без ромашки) - це центральний силовий стрижень механізму зміни положення переднього ходу (ЗП 01.020) зернометачів серії ЗМ-60 та їхніх чисельних модифікацій. Ця деталь виступає головною опорною ланкою підйомного вузла і безпосередньо відповідає за прийняття на себе маси всієї передньої частини агрегату під час вертикального переміщення внутрішньої вилки (ЗП 01.040) з опорним колесом. Взаємодіючи зі спеціальною гайкою (ЗП 01.101) або зі спеціальним корпусом підшипника у деяких модифікаціях, цей різьбовий вал є основою для монтажу храпового привода, який перетворює зусилля від рукоятки у плавний вертикальний хід рами. Наявність справного гвинта дозволяє механізатору максимально точно налаштовувати висоту передньої частини агрегату, забезпечуючи ідеальне прилягання скребкових живильників до поверхні току.

Конструктивні особливості гвинта ЗП 01.070 без ромашки

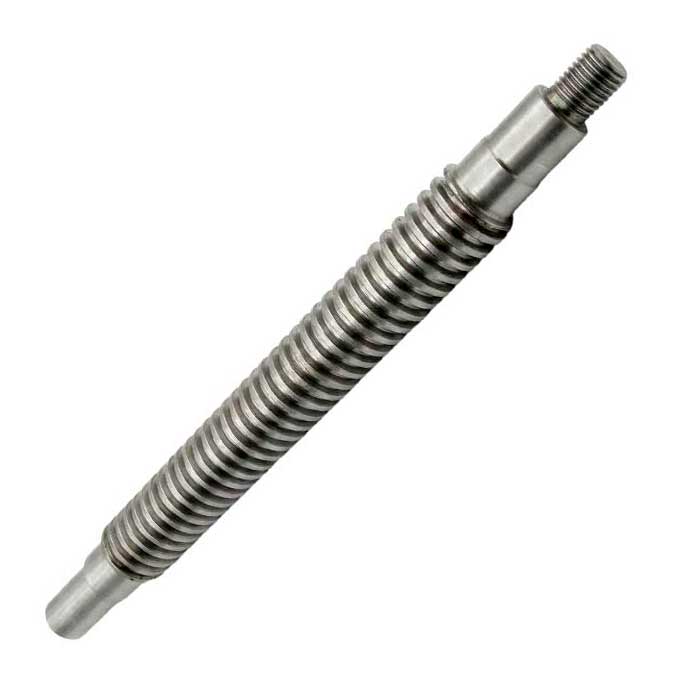

Гвинт переднього ходу ЗП 01.070 у базовому виконанні являє собою масивний сталевий вал, розрахований на високі та постійні осьові навантаження. Основною робочою зоною деталі є стержень із нарізаною трапецеїдальною різьбою - саме такий профіль витка забезпечує високу вантажопідйомність вузла та створює ефект самогальмування, що запобігає мимовільному розкручуванню механізму під вагою агрегату. Для виробництва цієї деталі на Заводі Мороза використовується високоякісний круглий прокат зі сталі підвищеної міцності. Головна відмінність цієї позиції - відсутність привареного храпового колеса (ромашки), де верхня частина вала залишена гладкою і повністю підготовлена під самостійний монтаж храповика. Таке рішення дозволяє зекономити на ремонті, якщо ваше старе храпове колесо ще має цілі робочі зубці і придатне для повторного використання, або ж якщо ви плануєте встановлювати нестандартний привод.

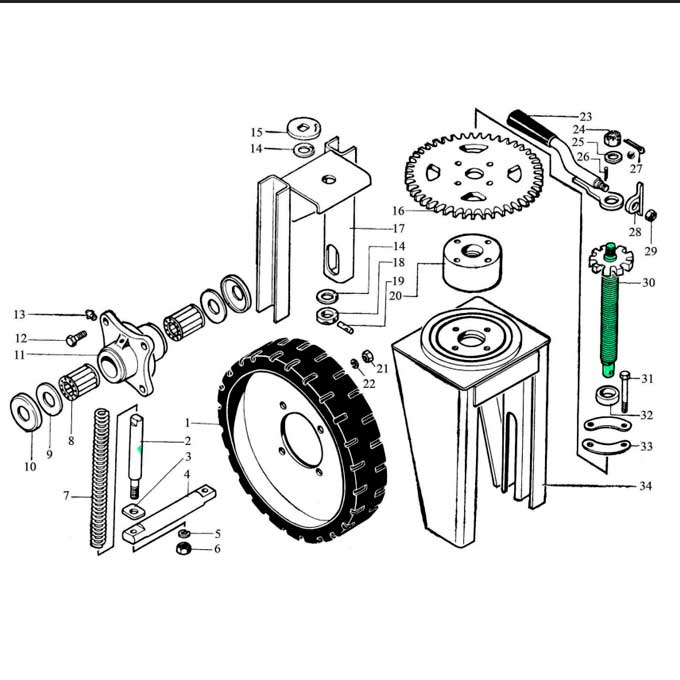

З точки зору механіки підйомного вузла ЗМ-60, цей різьбовий стрижень виконує функцію силового посередника між оператором та опорним колесом. Встановлений вал при класичній конструкційній схемі працює в парі зі спеціальною гайкою (ЗП 01.101), надійно закріпленою на верхньому майданчику зовнішньої вилки. Після того, як ви обладнаєте верхню частину гвинта храповиком і почнете передавати крутний момент від рукоятки, деталь здійснюватиме поступальний рух крізь різьбу гайки - її нижня основа вільно проходить крізь отвір у полиці внутрішньої вилки (ЗП 01.040), спираючись на неї через відповідні перехідні елементи - упорні шайби, підшипники чи втулки (залежно від версії агрегату). Принцип регулювання висоти базується на прямому тиску - опускаючись донизу, гвинт відштовхує внутрішню стійку з колесом, що змушує передню раму зернометача підніматися. Коли ж вал викручується вгору, тиск на опору слабшає, і масивна частина машини плавно просідає під дією сили тяжіння.

Особливості ремонту, пов'язані з гвинтом ЗП 01.070 без ромашки

Купуючи базовий гвинт підйому ЗП 01.070 без привареного храповика, варто враховувати, що його встановлення передбачає додаткові зварювальні роботи. Вибір такої «голої» деталі є абсолютно виправданим, якщо ваше старе храпове колесо залишилося неушкодженим і придатним для повторного використання, або ж якщо ви купуєте його як окрему запчастину. Водночас важливо пам'ятати, що оновлення лише силового вала рідко вирішує всі проблеми зношеного механізму - найбільшої уваги вимагає контактна пара, де вкручування нової трапецеїдальної різьби у стару, розхитану гайку призведе до прискореного стирання профілю на свіжому металі. Для якісної та довговічної реставрації системи ми пропонуємо повний перелік необхідних запчастин:

• Храпове колесо (ромашка) Z-9
• Гайка спеціальна ЗП 01.101
• Рукоятка ЗП 01.060
• Собачка запобіжна ЗП 01.401
• Вилки (зовнішня ЗП 01.050 та внутрішня ЗП 01.040)
• Опорна фурнітура (втулки, упорні шайби або підшипники)
• Дрібні витратні матеріали (стопорні шплінти, маслянки, фіксувальні штифти та стандартні металовироби)

Гнучкість нашого асортименту дозволяє задовольнити будь-які ремонтні потреби. Якщо ви маєте відповідне обладнання та навички для точного центрування і самостійного приварювання ромашки, купівля окремих базових елементів стане чудовим способом заощадити кошти. Водночас, для господарств, які прагнуть мінімізувати час простою техніки та гарантовано уникнути перекосів при зварюванні, в каталозі Заводу Мороза завжди доступні гвинти із вже привареним у кондукторі храповиком, а також повністю зібрані вузли з усією необхідною обвіскою.

Синхронна заміна суміжних деталей механізму - це найкращий спосіб повернути зернометачу первісну заводську кінематику. Такий підхід суттєво економить час на обслуговування агрегату і водночас надійно страхує нові запчастини від руйнівного впливу люфтів, які залишаються у старих з'єднаннях.

Універсальність та сумісність базового гвинта ЗП 01.070

На відміну від багатьох інших елементів зернометача, які постійно модернізувалися різними підприємствами, силовий вал підйому завжди залишався максимально універсальною деталлю. Завдяки класичним габаритам та вивіреному кроку трапецеїдальної різьби, наша базова заготовка без проблем підходить до переважної більшості машин ЗМ-60 будь-якого року випуску. Верхня частина гвинта ідеально розрахована під стандартне храпове колеса на 9 зубців (Z-9), що гарантує інтеграцію деталі як у старі радянські агрегати, так і в сучасні моделі.

Проте, експлуатація техніки в реальних господарствах часто супроводжується нестандартними переробками. Якщо на вашому зернометі встановлені нетипові опорні колеса великого діаметра або геометрія передньої рами була змінена під час попередніх ремонтів, стандартного вильоту гвинта може просто не вистачити для правильного опускання живильників на поверхню. Для таких випадків фахівці Заводу Мороза готові оперативно виготовити деталь з індивідуальними параметрами. Ми можемо змінити загальну довжину вала (зробити його довшим чи коротшим), а також використати ще більш посилені марки сталі для роботи під екстремальними навантаженнями. У будь-якому разі ви отримуєте якісну деталь, яка ідеально стане саме на вашу конфігурацію машини.

Основні причини передчасного зношення гвинта ЗП 01.070

Природне зношення гвинта підйому найчастіше зумовлене агресивним середовищем експлуатації, бо трапецеїдальна різьба працює під постійним тиском масивної рами, а зерновий пил, змішуючись із робочим мастилом, утворює жорстку абразивну пасту. З кожним обертом штурвала ця суміш витирає метал на витках гвинта та всередині гайки, а коли профіль різьби критично стоншується, механізм може втрачати здатність до самогальмування, і передня частина машини починає мимовільно опускатися під час роботи. Це також призводить до того, що живильники просідають нижче безпечного рівня і їхні гумові скребки починають тертися об бетон або асфальт току - такий контакт пришвидшує знищення гуми та тягне за собою більш дорогий ремонт забірного вузла.

Значний відсоток критичних пошкоджень припадає на людський фактор та застосування надмірної сили, коли, наприклад, рухливі вилки переднього ходу клинять через деформацію стінок, а механізатори намагаються вирішити проблему силоміць. Використання довгої металевої труби як додаткового важеля для прокручування механізму - класична помилка на току, що в результаті замість бажаного підняття рами, згинається вісь сталевого вала або остаточно зривається залишки різьби.

Під час виготовлення гвинтів на Заводі Мороза ми використовуємо зносостійкі марки сталі, розраховані на інтенсивне тертя. Проте, якщо ваш старий вал вже погнутий дугою або його витки повністю «злизані», намагатися реставрувати його в гаражних умовах марно. Вирівняти геометрію осі кувалдою неможливо, а спроби наварити метал на стару різьбу ніколи не відновлять правильний крок трапеції. Придбання нової заводської деталі залишається єдиним надійним рішенням, яке поверне механізму плавність ходу та забезпечить стабільне утримання заданої висоти під час роботи агрегату.

Купити базовий гвинт переднього ходу ЗП 01.070 для ЗМ-60 на Заводі Мороза

Будучи безпосереднім виробником широкого спектру комплектуючих до сільгосптехніки, Завод Мороза жорстко контролює якість випуску кожної силової деталі. Створення базового вала підйому починається з ретельного відбору міцного сталевого прокату, після чого на токарних верстатах формується глибока трапецеїдальна різьба з ідеальним дотриманням заданого кроку. Оскільки ця позиція постачається без храповика, її верхня частина проходить точну геометричну підготовку, де ви отримуєте рівну і повністю готову до зварювальних робіт основу, що дозволить вам максимально рівно і без перекосів змонтувати власне храпове колесо (ромашку).

Щоб мінімізувати простої техніки на току, ми завжди тримаємо на складі достатню кількість базових гвинтів ЗП 01.070. Виготовлення за автентичними кресленнями забезпечує їхню абсолютну взаємозамінність із механізмами зернометачів ЗМ-60 будь-яких років випуску. Разом із серійним виробництвом, наші потужності дозволяють виконувати індивідуальні запити - якщо ваш агрегат зазнав модифікацій (має переварену раму чи нетипові опорні колеса), фахівці заводу оперативно виточать силовий вал нестандартної довжини під конфігурацію саме вашої машини. Плануючи ремонт, обов'язково враховуйте базове правило механіки - для довговічної роботи вузла новий гвинт варто встановлювати як мінімум в парі з новою спеціальною гайкою (ЗП 01.101).

Звертайтеся до фахівців Заводу Мороза за технічною підтримкою - ми допоможемо розібратися в нюансах ремонту вашої модифікації агрегату, зберемо оптимальний комплект запчастин та оперативно здійснимо відвантаження. Усе для того, щоб техніка якнайшвидше повернулася до повноцінної роботи і можна було легко і швидко виставити правильне прилягання живильників.
