Гвинт переднього ходу ЗП 01.070 (голий)

Гвинт переднього ходу ЗП 01.070 (голий)

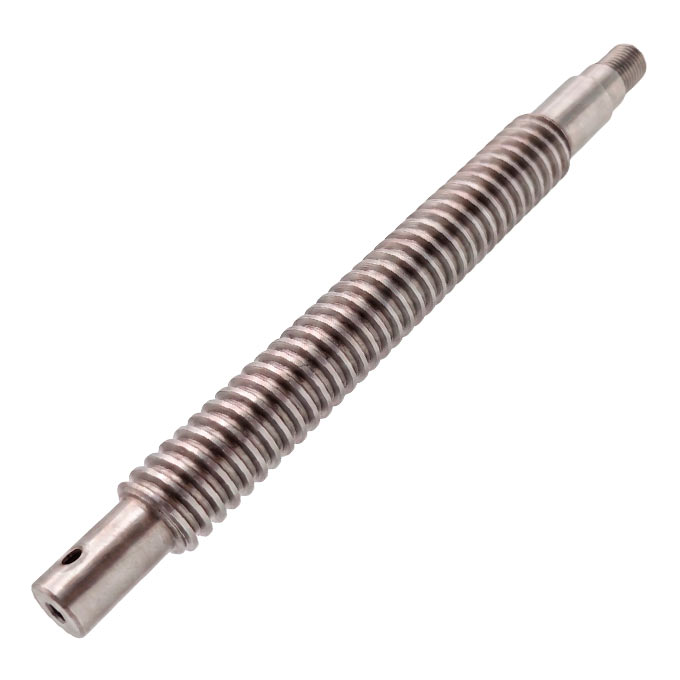

Гвинт переднього ходу ЗП 01.070 у базовому «голому» виконанні (без привареного храпового колеса, або так званої «ромашки») - це центральний силовий стрижень механізму зміни положення переднього ходу, який використовується на наших зернометах ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У та ЗМБ-120У, а також класичних моделях типу ЗМ-60.

Цей масивний сталевий вал виступає ключовою опорною ланкою всього підйомного вузла. Під час вертикального переміщення внутрішньої вилки з опорним колесом, саме він бере на себе всю масу масивної передньої частини агрегату. Взаємодіючи зі спеціальною гайкою ЗП 01.101, цей різьбовий вал слугує основою для подальшого монтажу храпового привода, і його головне завдання - ефективно перетворювати фізичне зусилля механізатора від рукоятки у плавний і контрольований вертикальний хід рами.

Завдяки надійній трапецеїдальній різьбі, яка створює ефект самогальмування та запобігає мимовільному розкручуванню під вагою машини, гвинт гарантує безпечну та стабільну роботу. Справність цієї деталі дозволяє оператору максимально точно налаштовувати висоту кліренсу передньої частини, забезпечуючи ідеальне прилягання скребкових живильників до поверхні току для ефективного забору зерна. Відсутність привареного храповика у цій комплектації робить деталь універсальною заготовкою для тих, хто планує використовувати власне вціліле храпове колесо або монтувати нестандартний привод.

Технічні характеристики гвинта переднього ходу ЗП 01.070 (голого)

• Каталожний номер: ЗП 01.070 (базова комплектація без храпового колеса)
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У + класичні ЗМ
• Тип робочої різьби: Трапецеїдальна (самогальмівна)
• Матеріал вала: Високоміцна конструкційна сталь
• Особливість виконання: Верхній хвостовик під самостійне приварювання ромашки
• Кількість на один агрегат: 1 шт.
• Країна виробництва: Україна

Робоча надійність механізму зміни положення переднього ходу базується на здатності цього силового стрижня витримувати інтенсивні та постійні осьові навантаження включно з робочою вібрацією. Вал ЗП 01.070 виточується з міцного сталевого прокату, на якому формується глибока трапецеїдальна різьба з чітко вивіреним кроком. Саме такий профіль витка гарантує ефект самогальмування, надійно утримуючи масу машини та запобігаючи мимовільному розкручуванню механізму і просіданню рами під власною вагою. Відсутність привареного храпового колеса (ромашки) залишає верхню частину вала порожньої з відповідною різьбою під гайку М16 і повністю підготовленою до зварювальних робіт. Таке виконання є раціональним інженерним рішенням для ремонту у випадках, коли старе храпове колесо ще не має критичного зносу зубців і його можливо переставити на нову вісь, зекономивши ресурси.

Конструкція та геометрія модернізованого гвинта адаптовані під збільшені статичні та динамічні навантаження, характерні для важких агрегатів нового покоління. Довжина різьбової частини та загальний профіль вала створюють надійний запас робочого ходу, якого достатньо для глибокого опускання живильників до самої поверхні або високого піднімання рами при транспортуванні машини на токах із нерівним рельєфом. Приймаючи рішення про самостійний монтаж старого храповика на цей вал, важливо забезпечити сувору перпендикулярність ромашки відносно осі гвинта. Лише за умови відсутності кутових перекосів та торцевого биття перекидна собачка ручного привода зможе рівномірно заходити у пази зубів, гарантуючи передачу крутного моменту без проковзування важеля під навантаженням.

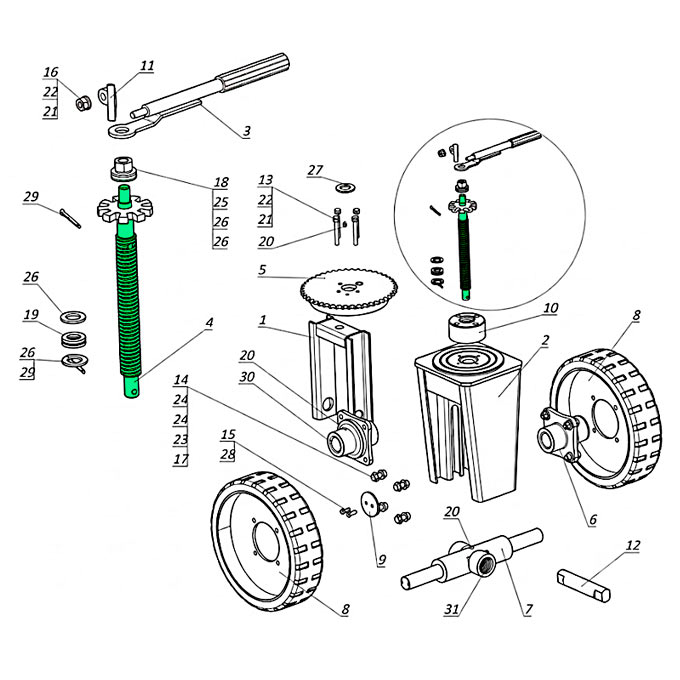

Супутні деталі для монтажу та ремонту, пов’язані з гвинтом ЗП 01.070

Оскільки цей гвинт ЗП 01.070 постачається як базова різьбова заготовка, для повноцінного складання механізму підйому необхідна відповідна контактна фурнітура. Насамперед, це храпове колесо (ромашка) Z-9, але під час дефектовки стійки також рекомендується перевіряти стан наступних суміжних вузлів:

• Гайка спеціальна ЗП 01.101
• Рукоятка привода підйому ЗП 01.060
• Собачка храпового механізму ЗП 01.401
• Вилка внутрішня напрямна ЗП 01.040
• Вилка зовнішня опорна ЗП 01.050
• Упорний підшипник 8104 ГОСТ 520-2002 (або опорні шайби/втулки)
• Елементи фіксації: стопорні шплінти, штифти та маслянки

Реалії експлуатації техніки часто вимагають відходу від заводських креслень. Якщо ваш агрегат пройшов модернізацію рами або отримав нестандартні збільшені опорні колеса, базового запасу робочого ходу гвинта може виявитися недостатньо для повного опускання живильників на поверхню. Для вирішення цієї проблеми виготовляються вали зміненої довжини - подовжені або вкорочені, адаптовані під кінематику конкретної машини.

Також можлива зміна параметрів самої різьбової пари. При необхідності виготовлення вала з іншим профілем чи кроком різьби, він обов'язково комплектується відповідною спеціальною гайкою ЗП 01.101. Сама гайка доступна як у класичному чавунному варіанті для антифрикційного ковзання, так і в посиленому сталевому виконанні (із додатковими мастильними каналами) для відповідних умов роботи під екстремальними ударними навантаженнями на нерівному покритті.

Окремим практичним рішенням є модернізація посадкового місця під храпове колесо. Замість класичного круглого хвостовика під жорстке приварювання, контактна частина вала може бути відфрезерована під шпонковий паз, чотиригранник або шестигранну посадку. Це робить вузол розбірним - ромашка просто насаджується на профіль і надійно фіксується торцевим болтом або стопорним шплінтом. Таке з'єднання дозволяє механізатору швидше розібрати вузол переднього ходу, наприклад, для заміни зірочки чи зношеного храповика прямо на майданчику току за допомогою звичайного гайкового ключа. При цьому, для досягнення максимальної монолітності в умовах жорсткої експлуатації, це профільне з'єднання завжди можна додатково обварити металом для максимальної надійності.

Купити гвинт переднього ходу ЗП 01.070 (голий) від Заводу Мороза

Завод Мороза - це підприємство, де серійне виробництво запчастин будується на аналізі реальної експлуатаційної практики. Ми відійшли від сліпого копіювання застарілих креслень, розуміючи, як зросли навантаження на техніку в умовах сучасних господарств. Виготовлення гвинта підйому проходить технічний контроль на кожному етапі - від відбору якісного сталевого прокату до токарного нарізання глибокої трапецеїдальної різьби з вивіреним кроком. Оскільки цей вал постачається як базова заготовка без храпового колеса, його верхня частина проходить точну геометричну підготовку - ви отримуєте рівну основу, готову для прямого монтажу і зварювання власної ромашки без кутових перекосів.

Знаючи ціну часу під час сезону на току, ми підтримуємо постійний складський запас базових гвинтів ЗП 01.070 та всіх супутніх комплектуючих для ходової частини. Дотримання лінійних допусків забезпечує взаємозамінність наших деталей із механізмами зернометів різних років випуску та виробників. Водночас ми маємо виробничі потужності для реалізації індивідуальних запитів - якщо ваша техніка зазнала модифікацій, має перероблену раму або нетипові збільшені опорні колеса, наші фахівці оперативно виточать силовий вал подовженої або вкороченої версії під конфігурацію саме вашого агрегату.

Звертайтеся до нашого відділу продажу для підбору комплектуючих. Ми розбираємося в конструктивних нюансах підйомних механізмів різних поколінь і допоможемо підібрати деталі для правильного ремонту машини. Але пам'ятайте перевірене правило механіки - для довговічної роботи вузла новий гвинт необхідно встановлювати в парі з новою спеціальною гайкою ЗП 01.101, щоб залишки старої різьби не стирали свіжий метал. Замовляйте надійні запчастини безпосередньо у виробника, щоб швидко повернути агрегату легкість налаштування та забезпечити точне та стабільне утримання живильників чітко на заданій висоті під час роботи.
