Хрестовина диференціала в зборі ЗП 07.110.000 (для ходового мосту ЗМ-120У)

Хрестовина диференціала в зборі ЗП 07.110.000 (для ходового мосту ЗМ-120У)

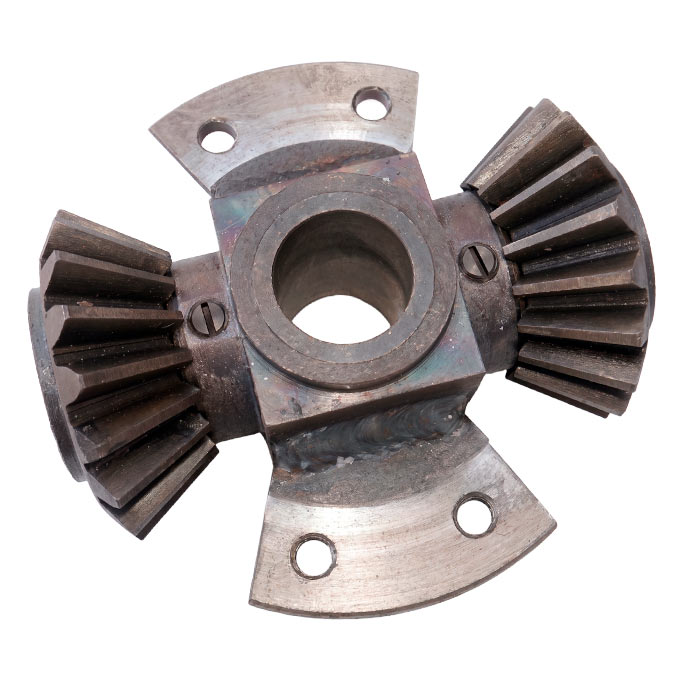

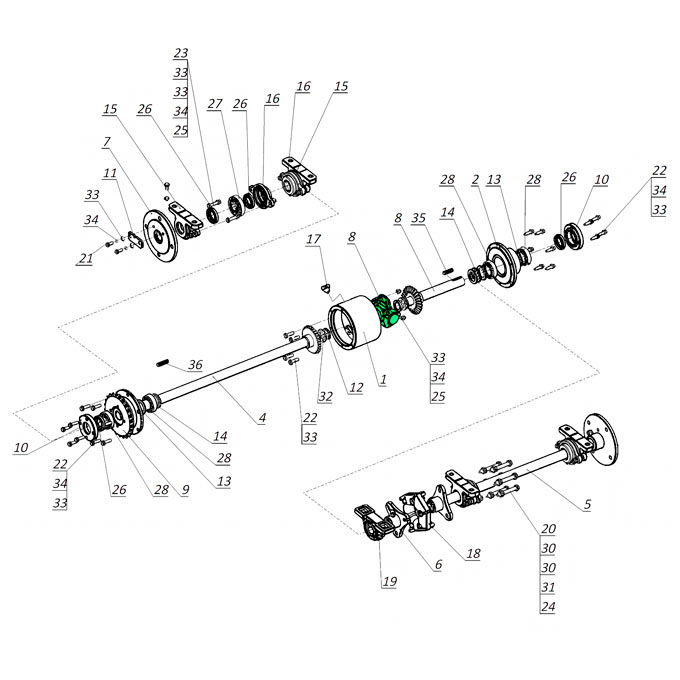

Хрестовина диференціала в зборі ЗП 07.110.000 - це центральний планетарний вузол, який розміщується всередині барабана ЗМ120 06.100.001 у диференціалі ходу ЗМ120 06.100.000-05. Вузол розроблений для самохідних зернометів серії ЗМ-120У, а також застосовується при модернізації ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

Вузол відповідає за автоматичний перерозподіл крутного моменту між лівою та правою півосями під час маневрування та повороту зерномета. Поставка хрестовини у зборі дозволяє суттєво спростити ремонт ходового мосту, виключаючи необхідність окремо підбирати сателіти, запресовувати металокерамічні втулки та виставляти зазори в польових умовах.

Технічні характеристики хрестовини диференціала в зборі ЗП 07.110.000

• Каталожний номер - ЗП 07.110.000
• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором

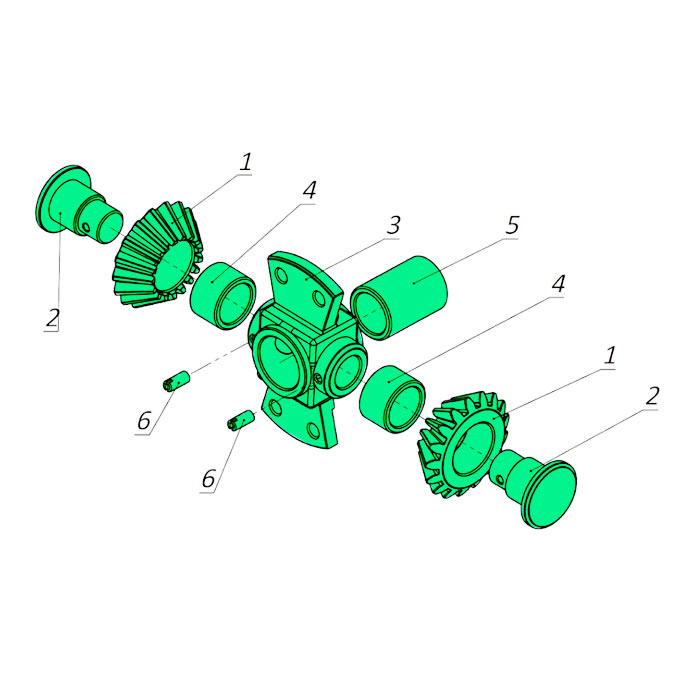

• Склад заводського вузла:

  - корпус хрестовини ЗП 07.609 - 1 шт.
  - шестерня конічна (сателіт) ЗМ 07.605 (z=17, модуль m=3.5) - 2 шт.
  - палець сателіта ЗП 07.608 - 2 шт.
  - втулка металокерамічна А 25х32х20 (ЗМ 07.105-01) - 2 шт.
  - втулка металокерамічна А 25х32х45 (ЗМ 07.105) - 1 шт.
  - стопорний гвинт А.М6х15 (ГОСТ 1477-93) - 2 шт.


• Матеріал корпусу та сателітів - конструкційна сталь із загартуванням робочих поверхонь зубів та пальців
• Матеріал підшипників ковзання - антифрикційна металокераміка за ГОСТ 2795-2001
• Кількість на один агрегат - 1 комплект
• Країна виробництва - Україна

Конструктивні особливості хрестовини диференціала на осі

Конічні сателіти вузла перебувають у постійному точному зачепленні з півосьовими шестернями. Два конічні сателіти ЗМ 07.605 із 17 зубами (модуль m=3.5) працюють у парі з шестернями півосей (z=28). Висока точність токарного та зуборізного виконання сателітів із загартованої сталі гарантує плавний хід планетарного механізму без заклинювання та шуму під час зміни кутових швидкостей коліс.

Осі сателітів оснащені зносостійкими металокерамічними втулками для зниження тертя. Для осей застосовуються спеціальні втулки ЗМ 07.105-01 (розміром 25х32х20 мм) та центральна втулка ЗМ 07.105 (розміром 25х32х45 мм). Пориста структура металокераміки чудово утримує рідке мастило з заповненого барабана, забезпечуючи низький коефіцієнт тертя, відсутність задирів та тривалий ресурс підшипників ковзання при знакозмінних навантаженнях.

Конструкція вузла забезпечує надійне фіксування пальців у корпусі хрестовини. Пальці сателітів ЗП 07.608 жорстко закріплюються в тілі хрестовини ЗП 07.609 за допомогою двох стопорних гвинтів М6х15 - це унеможливлює випадання чи самовільний зсув пальців навіть під час інтенсивного буксирування на нерівному току.

Супутні комплектуючі для капітального ремонту диференціала

При повній перебірці або відновленні центрального барабана разом із хрестовиною ЗП 07.110.000 зазвичай дефектують та замінюють суміжні елементи:

• Шестерні півосей конічні ЗМ 07.603-05 (z=28, m=3.5) - 2 шт.
• Набір компенсаційних шайб (ЗП 07.401, ЗС4008-01, ЗС4008-02) для регулювання конічного зачеплення
• Корпус диференціала в зборі ЗМ120 06.100.001
• Права (ЗМ120 06.110.000-05 СБ) та ліва (ЗМ120 06.120.000-05 СБ) півосі
• Зливна пробка ОВБ 6023 (М16) для контролю рівня та заміни мастила

Купити хрестовину диференціала в зборі ЗП 07.110.000 від Заводу Мороза

Замовляючи хрестовину диференціала в зборі напряму від Заводу Мороза, ви отримуєте повністю перевірений та готовий до монтажу вузол, у якому всі металокерамічні втулки та сателіти підігнані відповідно до заводських креслень.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці допоможуть безпомилково підібрати комплектуючі для вашої техніки та організують швидку відправку запчастин безпосередньо зі складу виробника!
