Корпус у зборі ЗМ120 06.100.001 (диференціала ходу ЗМ-120У)

Корпус у зборі ЗМ120 06.100.001 (диференціала ходу ЗМ-120У)

Корпус у зборі ЗМ120 06.100.001 є основою несучої структури центрального барабана в диференціалі ходу ЗМ120 06.100.000-05. Цей вузол розроблений для встановлення на зерномети серії ЗМ-120У, а також застосовується при модернізації ходових систем зернометів інших серій у разі переходу на безредукторну схему з окремим мотор-редуктором ходу.

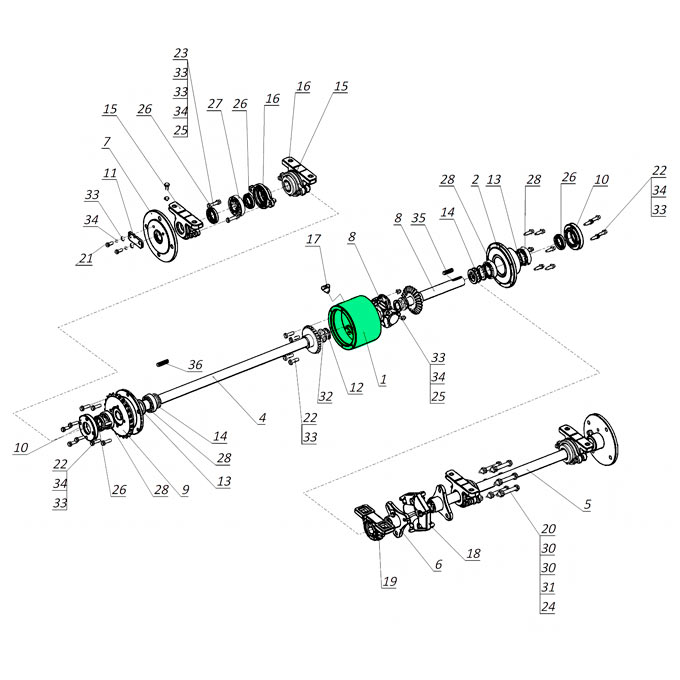

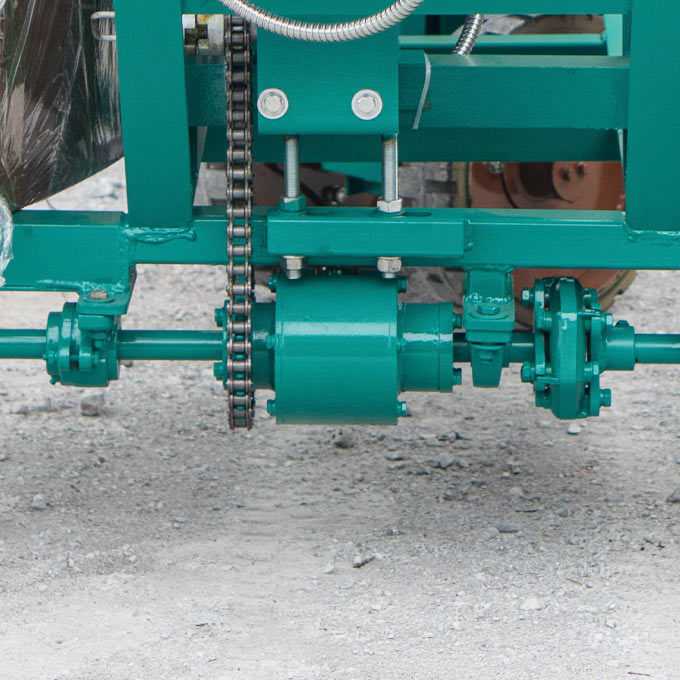

Корпус виконує роль закритої масляної ванни та силового барабана, всередині якого розміщується планетарний механізм диференціала. У зборі з боковою кришкою ЗМ120 06.100.004-05 та приводною зірочкою з кришкою ЗМ120 01.460.05-05 деталь утворює герметичну ємність для постійного рідинного змащення конічних шестерень і сателітів. Корпус приймає крутний момент від ланцюгового привода мотор-редуктора та передає його через внутрішні кронштейни на хрестовину ЗП 07.110, забезпечуючи плавну та стабільну роботу незалежного привода коліс.

Технічні характеристики корпусу диференціала ходу ЗМ120

• Каталожний номер - ЗМ120 06.100.001
• Застосування- диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій
• Конструктивне виконання - складально-зварна товстостінна циліндрична металоконструкція з чистовою механічною обробкою
• Тип внутрішнього кріплення - двостороння система наварних внутрішніх кронштейнів (опорних фланців) з розточеними різьбовими отворами під лапи хрестовини
• Обслуговування масляної ванни - нарізний отвір безпосередньо в товщі стінки під зливну/заливну пробку М16 (ОВБ 6023)
• Тип з'єднання з кришками - торцеве болтове кріплення під гайки та шайби М8
• Кількість на один агрегат - 1 шт
• Країна виробництва - Україна

Конструктивні особливості та інженерні переваги

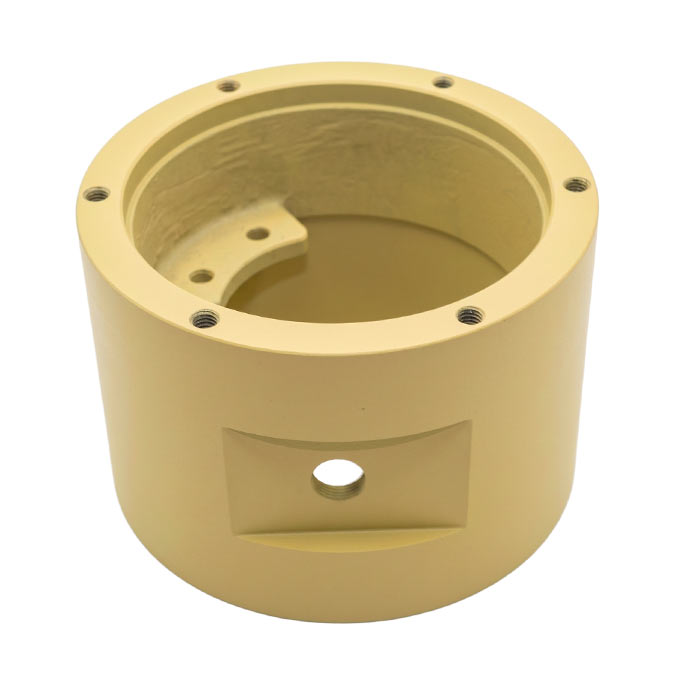

Складально-зварна товстостінна металоконструкція гарантує високу жорсткість та витривалість барабана під час тривалих динамічних навантажень. Корпус збирається зі сталевої циліндричної обечайки та внутрішніх силових елементів у просторовому кондукторі. Після зварювання корпус проходить чистову токарну та розточувальну обробку на верстатах із ЧПК, що забезпечує чітку співвісність посадочних поверхонь та рівномірне прилягання бокових кришок.

Внутрішні опорні кронштейни для хрестовини диференціала відповідають за безлюфтову передачу крутного моменту на планетарну передачу. Усередині барабана приварені сталеві пластини-кронштейни з точними отворами під кріпильні болти. Вони утворюють жорсткий силовий ложемент для встановлення хрестовини ЗП 07.110 - таке рішення утримує хрестовину без кутових зсувів, що усуває перекоси конічних шестерень-сателітів ЗМ 07.605 та запобігає їхньому нерівномірному зносу.

Гладка зовнішня геометрія та надійне ущільнення масляної ванни створені для довговічної роботи в запиленому середовищі. Нарізний отвір під зливну пробку М16 (ОВБ 6023) виконано безпосередньо у товстій стінці циліндра вже без зовнішніх виступаючих бобишок -це зберігає компактні габарити корпусу та виключає виступаючі деталі, які могли б чіплятися при обертанні. Торцеві поверхні циліндра розточені під встановлення ущільнювальних елементів та стикування з кришкою ЗМ120 06.100.004-05 і зірочкою з кришкою ЗМ120 01.460.05-05, утворюючи закриту ємність.

Комплектуючі та супутні деталі корпусного вузла

При розбиранні чи капітальному ремонті диференціала ходу ЗМ-120 оновлення лише корпусу ЗМ120 06.100.001 варто поєднувати з дефектовкою внутрішніх та суміжних елементів планетарного барабана. На Заводі Мороза ви можете замовити як окремо корпус, так і всі супутні деталі:

• Кришка в зборі ЗМ120 06.100.004-05
• Зірочка з кришкою ЗМ120 01.460.05-05
• Хрестовина диференціала в зборі ЗП 07.110.000 СБ у комплекті з конічними сателітами
• Зливна пробка М16 (ОВБ 6023)
• Кулькопідшипники 180206 (ГОСТ 8882-75) - 4 шт., що встановлюються в бокові кришки
• Армовані манжети 1-30х52-1 (ГОСТ 8752-79) для ущільнення виходу півосей
• Кріпильні болти М8х30, гайки М8 та пружинні гроверні шайби

Купити корпус диференціала ЗМ120 від Заводу Мороза

Завод Мороза серійно виготовляє корпус ЗМ120 06.100.001 та інші деталі із дотриманням робочих допусків, якісної технології зварювання та точної механічної обробки. Виробництво на верстатах із ЧПК гарантує правильне позиціонування кріпильних отворів та герметичність масляного барабана.

Ми пропонуємо зручні варіанти комплектації - ви можете придбати готовий корпус окремо для відновлення наявного диференціала або замовити його у зборі з усім планетарним механізмом та півосями. Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші інженери проконсультують вас щодо сумісності корпусу з вашою технікою, допоможуть звірити розміри та забезпечать оперативне відвантаження запчастин безпосередньо зі складу виробника!
