Кронштейн ЗП 01.320 (опора контрпривода ЗМ-60/60А)

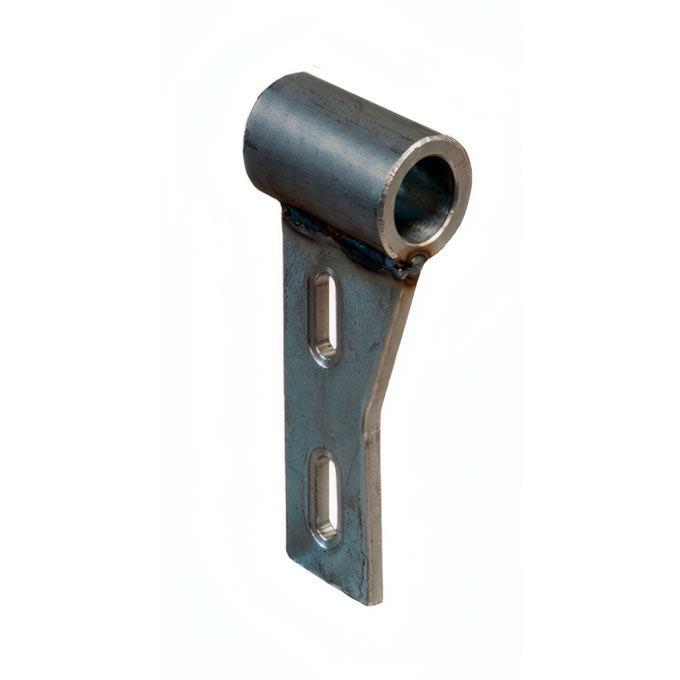

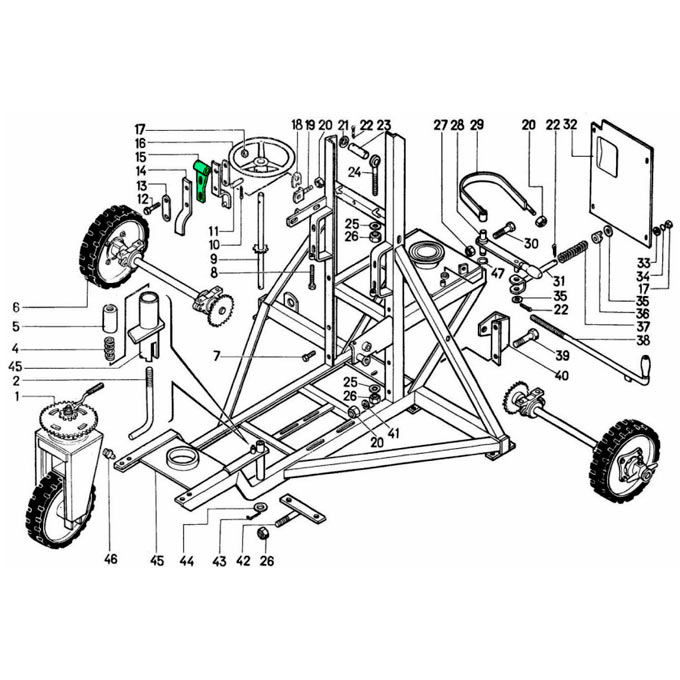

Кронштейн ЗП 01.320 (опора контрпривода) класичного ЗМ-60/60А

Кронштейн ЗП 01.320 - це спеціалізований несучий елемент основної рами класичних зернометів серії ЗМ-60 та ЗМ-60А. У загальній кінематичній схемі машин попередніх поколінь ця деталь виконує функцію просторової монтажної бази для проміжного передавального вузла - контрпривода ЗП 04.000. Оскільки класична техніка використовувала єдиний нижній електродвигун для привода відразу кількох механізмів, контрпривод працював як центральний розподільчий редуктор, розносячи крутний момент через систему шківів та довгих роликових ланцюгів на ходову частину та завантажувальний елеватор. Закріплений на тязі, що проходить крізь вертикальні стійки рами, кронштейн ЗП 01.320 утримував корпус з підшипником, у якому обертався вал контрпривода, забезпечуючи фіксацію під постійним натягом пасо-ланцюгових передач.

У процесі інженерної еволюції зернометів та переходу Заводу Мороза на сучасну архітектуру з трьома незалежними електродвигунами або мотор-редукторами (в серіях ЗМ-60У/90У/120У), необхідність у загальному контрприводі відпала. Разом із цією громіздкою передачею з конструкції нових рам був виключений і сам кронштейн ЗП 01.320. Проте для господарств, які здійснюють капітальний ремонт класичних агрегатів ЗМ-60 та прагнуть зберегти їхню оригінальну заводську кінематику, ця деталь залишається незамінною. Цілісний та геометрично правильний кронштейн гарантує сувору співвісність вала контрпривода, повністю запобігаючи руйнівним вібраціям, перекосам та постійному спаданню чи обриву приводних ланцюгів під час інтенсивної перевалки зерна.

Супутні деталі та кінематика кронштейна ЗП 01.320

Оскільки кронштейн ЗП 01.320 виступає лише несучою платформою, з’єднаною з тягою, що опирається на раму, він працює у зв'язці з деталями, які безпосередньо фіксують проміжний передавальний механізм. Для повноцінного відновлення цього монтажного вузла на класичних ЗМ-60 необхідна ревізія наступних суміжних компонентів:

• Вилка ЗП 01.260 (2 шт)
• Планка ЗП 01.433 (2 шт)
• Корпуса підшипників Н 026.058, ЗП 04.806 + кришки
• Контрпривод ЗП 04.000 (у зборі)

Головна інженерна особливість цього вузла полягає у специфічному способі кріплення. Вилка ЗП 01.260 та планка ЗП 01.433 працюють у парі за принципом міцного хомута - вони з двох боків жорстко обхоплюють циліндричну частину корпусу підшипника контрпривода. Вся ця збірна конструкція спирається на кронштейн ЗП 01.320, який зафіксований на тязі ЗП 01.230, яка в свою чергу проходить крізь отвори вертикальних стінок рами - таке рішення дозволяє надійно утримати вал контрпривода, який під час роботи агрегату постійно зазнає сильного різновекторного натягу. Знизу цей вал тягнуть клинові ремені від головного електродвигуна, а згори та збоку - довгі роликові ланцюги, що йдуть до завантажувального елеватора і редуктора самоходу.

Еволюція вузла та доцільність ремонту

Складна система з кронштейнів, вилок та планок була суворою кінематичною необхідністю для класичних ЗМ-60. На цих агрегатах штатно встановлювався лише один загальний нижній електродвигун, і його потужність треба було механічно розподіляти по всій машині через єдиний проміжний вал. В архітектурі сучасних модернізованих зернометів (серій ЗМ-60У/90У/120У) використовується концепція з трьома незалежними електродвигунами (окремо на завантажувальний елеватор, ходову частину та тример), що дозволило повністю позбутися громіздкого контрпривода, довгих ланцюгів та, відповідно, кріпильних елементів ЗП 01.320, ЗП 01.260 і ЗП 01.433.

Проте для господарств, які здійснюють капітальний ремонт класичних моделей та залишають оригінальну одномоторну схему, ці деталі залишаються важливими. Знос або деформація вилки ЗП 01.260 чи планки ЗП 01.433 призводить до того, що імпровізований хомут перестає щільно тримати корпус підшипника. Через це вал контрпривода починає вібрувати та зміщуватися в посадковому місці, що неминуче викликає перекіс зірочок, швидке зношення зубів та постійне спадання приводних ланцюгів під навантаженням. Заміна цих фіксуючих опор дозволяє повернути валу контрпривода жорстку співвісність та стабілізувати роботу всієї пасо-ланцюгової передачі старого агрегату.

Купити кронштейн контрпривода ЗП 01.320 від Заводу Мороза

Багаторічний виробничий досвід Заводу Мороза у сфері виготовлення та модернізації сільгосптехніки дозволяє нам глибоко розуміти архітектуру машин усіх поколінь. Хоча в наших сучасних зернометах ми повністю відмовилися від складної пасо-ланцюгової передачі на користь трьох незалежних моторів, ми продовжуємо підтримувати діалог із господарствами, які виконують капітальний ремонт класичної техніки. Спілкуючись із головними інженерами та механізаторами, ми знаємо, наскільки критичною є правильна просторова геометрія несучих опор для старих одномоторних агрегатів.

Прийнявши рішення купити кронштейн ЗП 01.320 безпосередньо у нашого підприємства, ви отримуєте міцну деталь, виготовлену за автентичними кресленнями із суворим дотриманням лінійних допусків. Якісний метал та правильна геометрія вузла створюють надійну базу для монтажу контрпривода - це є запорукою рівної роботи всієї передавальної системи без паразитних вібрацій, перекосу валів та передчасного обриву чи спадання довгих приводних ланцюгів під час навантажень.

Звертайтеся до нашого технічного відділу для обговорення деталей вашого ремонту! Наші експерти добре розбираються в кінематиці класичних ЗМ-60 і допоможуть укомплектувати замовлення оптимальним чином. У нас можна придбати як окремий несучий кронштейн ЗП 01.320, так і супутні фіксуючі вилки ЗП 01.260, притискні планки ЗП 01.433, чавунні корпуси підшипників контрпривода або ж повністю зібраний проміжний вузол ЗП 04.000. Відновлюйте свою техніку надійними металоконструкціями від безпосереднього виробника, щоб повернути машині стабільність та безвідмовність на багато робочих сезонів.
