Кронштейн ЗП 01.421 (редуктора самоходу ЗМ-60/60А)

Кронштейн ЗП 01.421 (редуктора самоходу ЗМ-60/60А)

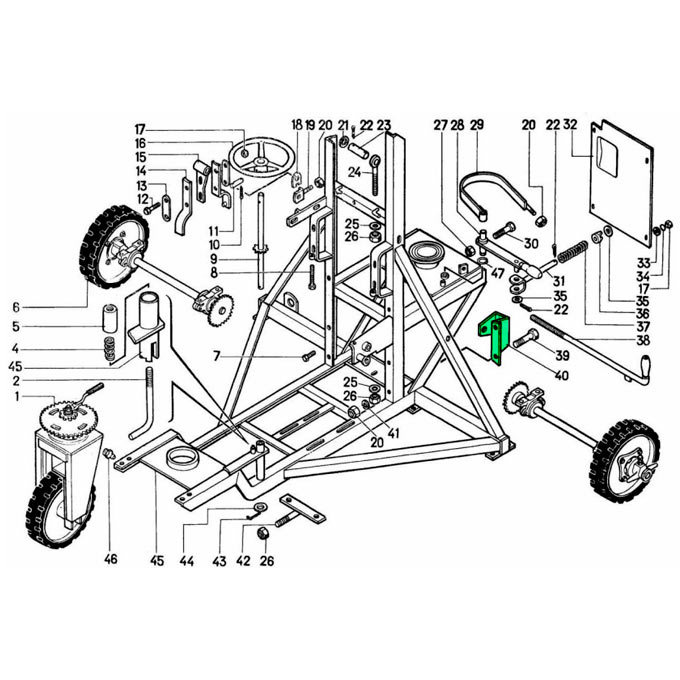

Кронштейн ЗП 01.421 - це сталевий несучий елемент нижньої рами класичних зернометів серії ЗМ-60 та ЗМ-60А. На один агрегат штатно встановлюється два такі кронштейни, які симетрично кріпляться до поздовжніх балок основної рами. Їхнє інженерне призначення - надійне утримання центрального редуктора (механізму самопересування ЗП 07.000), робоча вага якого в зборі становить майже 69 кг.

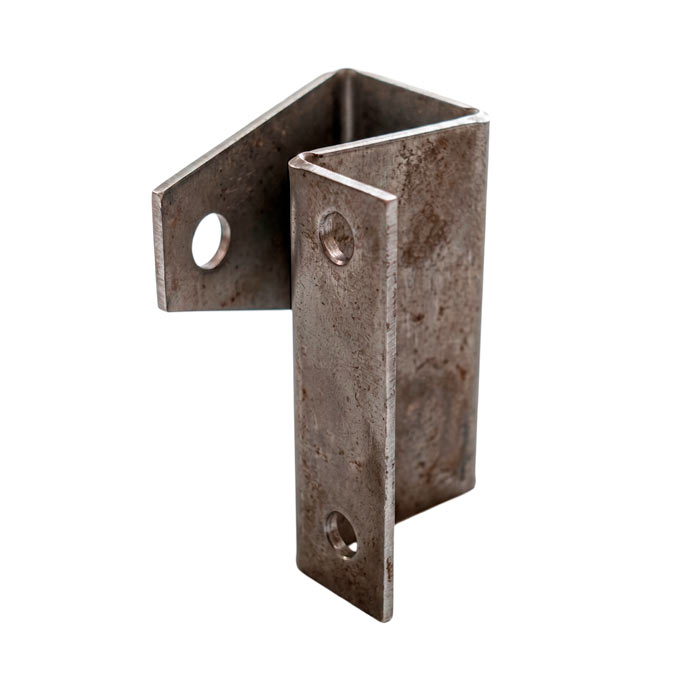

Конструктивно деталь важить 1,87 кг (виготовляється з міцної сталі Ст. Зпс) і являє собою надійну опору з характерним U-подібним вирізом - ложементом. У цей паз лягають виступаючі елементи корпусу редуктора, спираючись на кронштейн своєю масою. Такий специфічний тип кріплення є технічною необхідністю, бо він дозволяє ідеально відцентрувати масивний редуктор відносно задньої колісної бази для правильного та рівномірного натягу обох приводних ланцюгів. Крім того, подібна посадка дає змогу вузлу частково нівелювати робочі вібрації та компенсувати мікроперекоси рами під час пересування машини по нерівному покриттю току.

Технічні характеристики кронштейна ЗП 01.421

• Каталожний номер: ЗП 01.421
• Застосування: Класичні зерномети ЗМ-60 та ЗМ-60А
• Матеріал виготовлення: Сталь Ст. Зпс (згідно з ГОСТ 14637-79)
• Маса виробу: 1,87 кг
• Кількість на один агрегат: 2 шт.
• Тип кріплення: Болтове з'єднання до поздовжніх балок нижньої рами

Конструктивно деталь являє собою масивний сталевий елемент із характерним U-подібним вирізом - цей виріз виконує роль технологічного ложемента, у який безпосередньо спираються виступаючі осі важкого центрального редуктора. Завдяки відсутності жорсткого зварного шва, така посадка дає змогу точно відцентрувати механізм відносно задньої осі коліс для правильного натягу обох приводних ланцюгів.

Специфіка такого відкритого спирання продиктована необхідністю нівелювати робочі механічні навантаження, де під час пересування масивного агрегату нерівним покриттям току неминуче виникають вібрації та перекоси основної рами, які цей кронштейн частково компенсує, дозволяючи корпусу редуктора безпечно утримувати своє положення у посадковому пазі.

Аналізуючи архітектуру сучасних модернізованих зернометів Заводу Мороза (серій ЗМ-60У, ЗМ-90У та ЗМ-120У), варто зазначити, що у їхній ходовій частині кронштейн ЗП 01.421 більше не застосовується. Нова кінематична схема рами добре збалансована і працює без потреби утримувати окрему 70-кілограмову проміжну коробку передач у центрі агрегату, тому наші сучасні машини працюють стабільно та безперебійно без використання цих підтримуючих опор.

Супутні деталі та варіанти комплектації вузла самоходу

Оскільки кронштейни ЗП 01.421 працюють виключно як парні несучі опори, вони не мають складних внутрішніх компонентів, але безпосередньо контактують і працюють у жорсткій зв'язці з деталями центрального привода. Для повноцінного обслуговування цього вузла на класичній рамі вам можуть знадобитися такі супутні елементи:

• Механізм самопересування ЗП 07.000 (редуктор ходу)
• Приводні роликові ланцюги
• Зірочки
• Тяга управління швидкостями (для ЗМ-60А)
• Кріпильні металовироби

Головним механізмом, який утримують ці кронштейни, є безпосередньо редуктор самоходу. Зважаючи на багаторічну історію виробництва та модернізації класичних зернометів різними підприємствами, на старі рами в ці опори могли встановлюватися кілька конструктивних варіацій механізму:

• Класичний великий редуктор
  Найпоширеніша базова масивна коробка (вагою близько 69 кг), яка виконувала функцію простого розподільника обертання від головного двигуна на колеса.
• Двошвидкісний редуктор
  Вдосконалена модифікація, що дозволила оператору за допомогою важеля обирати між повільною робочою (для процесу завантаження) та швидшою транспортною швидкостями пересування по току.
• Двошвидкісний редуктор із диференціалом
  Найбільш просунута версія класичної коробки, яка, окрім вибору швидкості, забезпечувала розподіл зусилля між правим і лівим колесом, що значно покращило маневреність та керованість машини на поворотах без пробуксовування.

Попри те, що кронштейни ЗП 01.421 та відповідні їм старі коробки передач все ще масово працюють на токах, у сучасній практиці капітальних ремонтів та модернізацій господарства часто відмовляються від цієї громіздкої системи. В архітектурі нових машин (таких як ЗМ-60У/90У/120У) Завод Мороза здійснює перехід на компактні та ефективні мотор-редуктори, де електродвигун та шестеренчаста передача працюють єдиним вузлом. Такий сучасний вузол має принципово іншу, значно простішу схему кріплення та натягування ланцюга. Відповідно, при переобладнанні старого зерномета на систему з мотор-редуктором потреба у масивних U-подібних кронштейнах ЗП 01.421 відпадає - вони просто демонтуються. Проте, якщо ви виконуєте автентичний ремонт класичного ЗМ-60 і прагнете зберегти заводську одномоторну схему, ці кронштейни залишаються абсолютно незамінними несучими деталями, що втримують вашу 70-кілограмову коробку передач.

Купити кронштейн ЗП 01.421 або перейти на сучасні стандарти?

На Заводі Мороза ви можете замовити несучі кронштейни ЗП 01.421 для капітального ремонту класичних зернометів ЗМ-60. Ми виготовляємо ці деталі з суворим дотриманням точної геометрії U-подібного ложемента, що гарантує правильну посадку масивної коробки передач, що є критично важливим для її точного центрування відносно задньої осі та уникнення перекосу чи спадання приводних ланцюгів під час руху машини.

Проте, якщо ваш старий центральний редуктор остаточно вичерпав свій робочий ресурс і потребує постійних втручань, ми рекомендуємо переходити на сучасні інженерні стандарти. Замість відновлення громіздкої 70-кілограмової кінематики минулих поколінь, ми можемо допомогти повністю переобладнати ходову частину вашого агрегату під нові більш ефективні редуктори ходу чи компактні мотор-редуктори. Саме такі вузли, що мають значно простішу та сучасну будову, до речі, без застосування підтримуючих кронштейнів на рамі та інших суміжних деталей, ми штатно встановлюємо на наші нові зерномети серій ЗМ-60У, ЗМ-90У та ЗМ-120У.

Звертайтеся до нашого технічного відділу - ми знаємо архітектуру машин усіх поколінь до найменших дрібниць. Наші фахівці допоможуть вам підібрати як міцні автентичні деталі для класичного ремонту, так і запропонують готові сучасні вузли для повної модернізації вашої техніки, щоб назавжди позбавити вас від проблем із застарілими механізмами.
