Кришка ЗМ120 06.100.004-05 (права кришка диференціала ходу ЗМ-120У)

Кришка ЗМ120 06.100.004-05 (права кришка диференціала ходу ЗМ-120У)

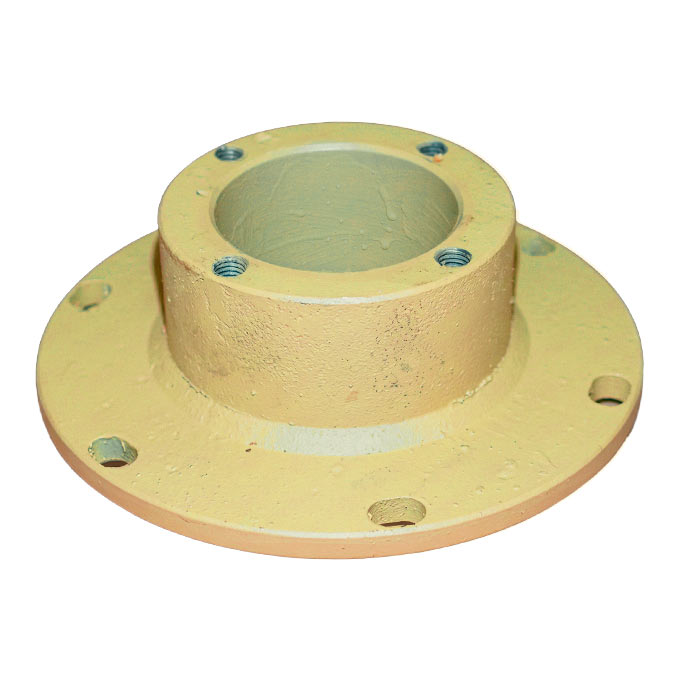

Кришка ЗМ120 06.100.004-05 є деталлю правого борту центрального барабана в диференціалі ходу ЗМ120 06.100.000-05. Вона призначена для встановлення на самохідні зернометачі серії ЗМ-120У, а також застосовується при переобладнанні та модернізації ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

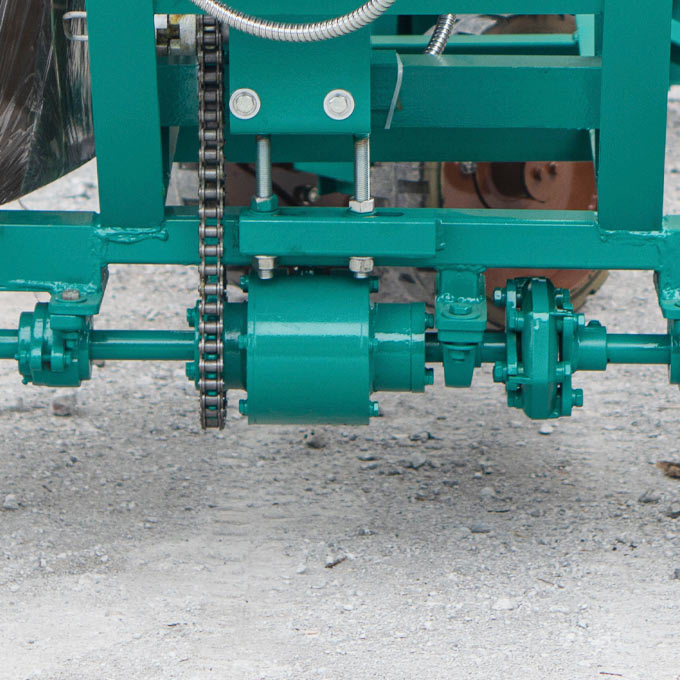

Деталь поєднує функції ущільнювального фланця масляної ванни та опорного корпусу підшипникового вузла. Вона монтується на правий торець циліндричного корпусу ЗМ120 06.100.001 і слугує посадковим гніздом для двох кулькопідшипників 180206 та армованої манжети - це дозволяє центральному барабану диференціала вільно обертатися навколо правої півосі, зберігаючи герметичність масляного об'єму для змащування внутрішніх конічних шестерень і сателітів.

Технічні характеристики кришки ЗМ120 06.100.004-05

• Каталожний номер - ЗМ120 06.100.004-05

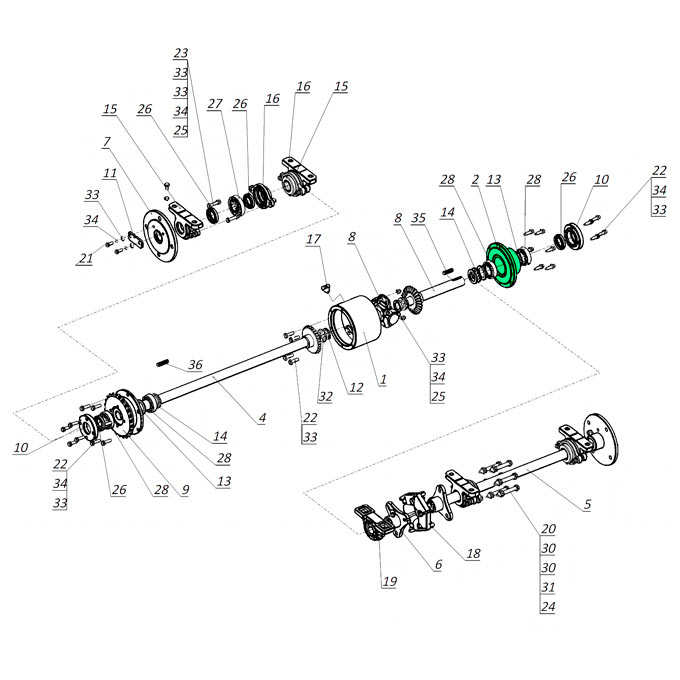

• Вузол встановлення - диференціал ходу ЗМ120 06.100.000-05 (права сторона барабана).
• Сумісність - зерномети ЗМ-120У та модернізовані системи ходу з мотор-редуктором.
• Матеріал деталі - високоякісний ливарний чавун марки СЧ 20.
• Конструктивне виконання - литий фланець із чистовою токарною та розточувальною обробкою внутрішніх і торцевих поверхонь.
• Посадочні параметри - внутрішня розточка під два підшипники 180206 (зовнішній діаметр 62 мм) та манжету 1-30х52-1.
• Спосіб кріплення - фланцевий, за допомогою ботового з'єднання М8 по контуру барабана.
• Країна виробництва: Україна.

Конструктивні особливості правої кришки диференціала ходу ЗМ-120У

Литий чавунний корпус підвищеної жорсткості забезпечує високу механічну міцність та стійкість до осьових навантажень. Використання сірого чавуну марки СЧ 20 дозволяє деталі ефективно гасити вібрації від ланцюгової передачі та ходової частини, запобігаючи деформації підшипникових гнізд навіть при тривалій експлуатації зерномета на нерівному покритті току.

Точна токарно-розточувальна обробка посадочних місць виготовляється на верстатах із ЧПК із суворим дотриманням допусків за співвісністю та шорсткістю поверхонь. Глибока внутрішня розточка розрахована під послідовну запресовку двох радіальних підшипників 180206 - це гарантує правильний розподіл радіального навантаження, запобігає перекосу зовнішніх кілець підшипників та виключає підвищений знос сальника.

Герметичність та надійне ущільнення масляної ванни реалізовані через точне прилягання фланця до корпусу барабана. Торцеві поверхні кришки проходять чистове шліфування, що забезпечує щільне герметичне стикування через мастилостійкий герметик або прокладку. Зовнішня горловина кришки розточена під встановлення армованої манжети 1-30х52-1 та фіксуючої притискної пластини (кришки) ЗМ120 06.100.007, що надійно утримує рідке мастило всередині диференціала й захищає підшипникову камеру від потрапляння пилу та бруду.

Супутні комплектуючі для збирання вузла

У разі заміни зношеної або пошкодженої кришки ЗМ120 06.100.004-05 для повноцінної збірки підшипникового вузла вам можуть знадобитися такі елементи:

• Кулькопідшипники 180206 (ГОСТ 8882-75) - 2 шт. (для запресовки всередину кришки)
• Армована манжета (сальник) 1-30х52-1 (ГОСТ 8752-79)
• Притискна торцева кришка ЗМ120 06.100.007
• Кріпильні болти М8х30, гайки М8 та пружинні гроверні шайби
• Права піввісь ЗМ120 06.110.000-05 та набір компенсаційних шайб

Купити кришку диференціала (ЗМ120 06.100.004-05) від Заводу Мороза

Завод Мороза виготовляє чавунні кришки ЗМ120 06.100.004-05 із суворим дотриманням заводських креслень, геометричних допусків та технології литва. Наша продукція проходить контроль якості посадочних розмірів, що гарантує безпроблемну запресовку підшипників і точне збігання кріпильних отворів із корпусом барабана.

Ви можете придбати як окрему чавунну кришку під запресовку власними комплектуючими, так і замовити її в повністю зібраному заводському варіанті з уже встановленими підшипниками та сальником. Зателефонуйте за вказаними номерами або залишіть заявку на сайті. Наші фахівці проконсультують вас щодо сумісності деталей та оперативно організують відправку замовлення напряму від виробника!
