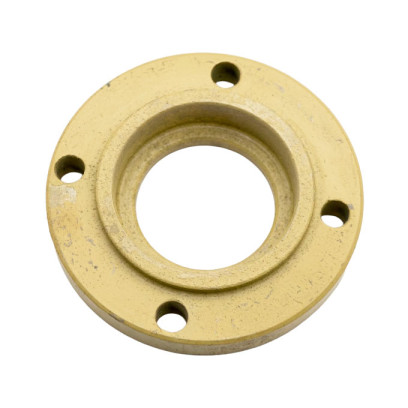

Кришка ЗМ120 06.100.007 (диференціала ходу ЗМ-120У)

Кришка ЗМ120 06.100.007 (диференціала ходу ЗМ-120У)

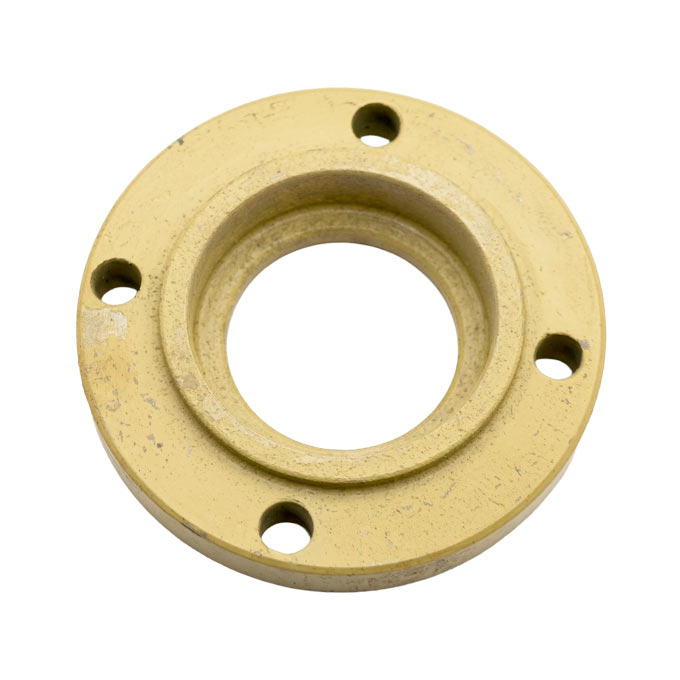

Кришка ЗМ120 06.100.007 - це притискна ущільнювальна деталь ходового мосту диференціала ЗМ120 06.100.000-05, призначена для фіксації та захисту армованої манжети (сальника) 1-30х52-1 у підшипниковому вузлі. Вона застосовується на самохідних зернометах серії ЗМ-120У нашого виробництва, а також при модернізації ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

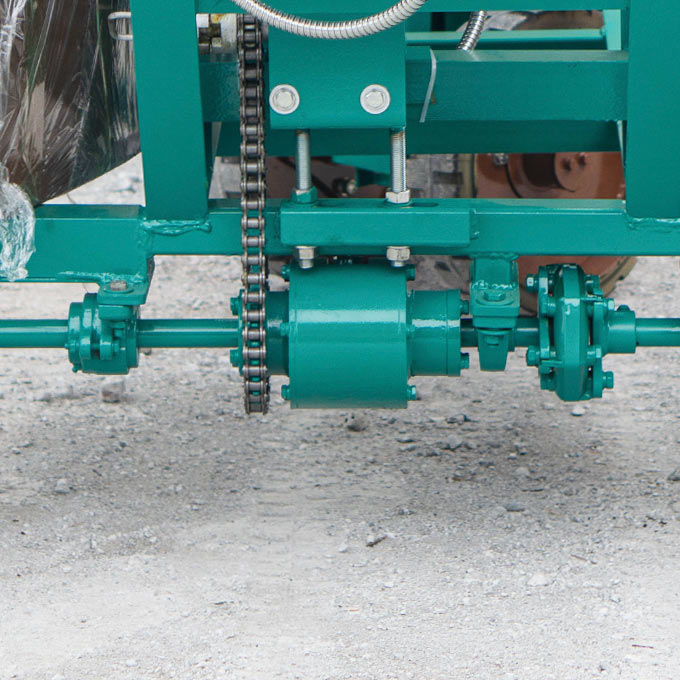

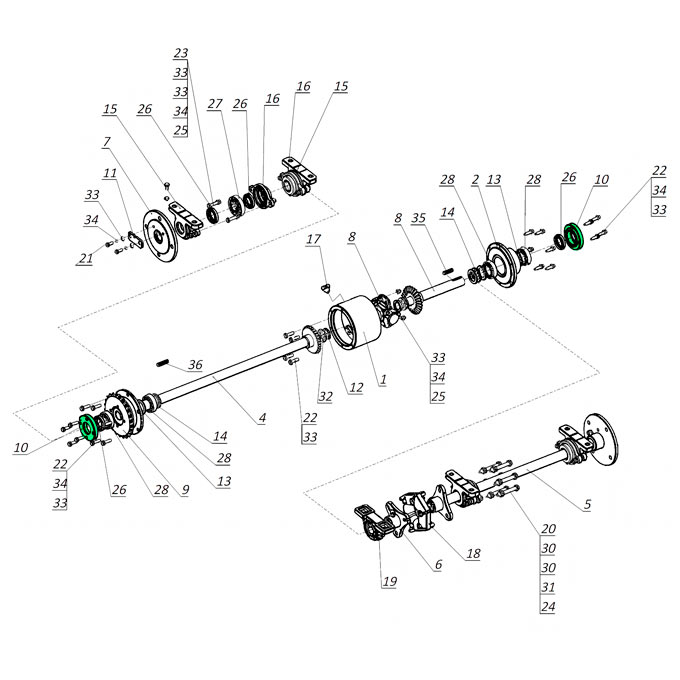

У конструкції центрального диференціала використовуються дві такі кришки - одна встановлюється з лівого боку на зірочку з кришкою ЗМ120 01.460.05-05, а друга - з правого боку на чавунну кришку ЗМ120 06.100.004-05. Деталь щільно притискає сальник у посадочному гнізді, забезпечуючи герметичність масляного барабана диференціала та захищаючи внутрішні підшипники 180206 від потрапляння пилу, бруду та інших абразивних часток.

Технічні характеристики кришки диференціалу ЗМ120 06.100.007

• Каталожний номер - ЗМ120 06.100.007
• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором
• Призначення - фіксація армованої манжети 1-30х52-1, герметизація підшипникового вузла півосі та захист від витоку мастила
• Матеріал - ливарний чавун СЧ 20 із чистовою токарною обробкою внутрішньої камери та точенням притискного торця
• Посадочні розміри - внутрішня розточка під манжету 1-30х52-1 (ГОСТ 8752-79) під вал Ø30 мм
• Спосіб кріплення - 4 отвори під кріпильні болти М8х30 (ГОСТ 7798-70) з пружинними шайбами
• Кількість на один агрегат - 2 шт. (на лівий та правий борти диференціала)
• Країна виробництва - Україна

Конструктивні особливості кришки диференціалу на осі ЗМ-120

Деталь виготовляється з якісного ливарного чавуну з чистовою токарною обробкою посадочних поверхонь. Використання чавуну СЧ 20 забезпечує стабільність геометрії притискного фланця та стійкість до корозії в робочому середовищі. Внутрішня розточка під манжету виконана з точними допусками, що гарантує щільне входження сальника без деформацій та перекосів його обойми.

Конструкція кришки забезпечує надійне утримання та захист армованої манжети. Внутрішня гурткова розточка точно фіксує манжету 1-30х52-1, запобігаючи її випресовуванню під тиском мастила або при підвищенні температури всередині барабана. Точно проточений притискний торець забезпечує рівномірний контакт із корпусом, що гарантує герметичність підшипникового вузла лівої та правої півосей.

Чотириточкове болтове кріплення забезпечує рівномірну фіксацію по всьому периметру - на фланці кришки просвердлено чотири симетричні отвори під болти М8х30. Рівномірний затяг чотирьох нарізних з'єднань через пружинні шайби унеможливлює самовільне відкручування від вібрації та забезпечує стабільне притискання ущільнювального вузла протягом усього терміну експлуатації.

Супутні комплектуючі для монтажу та обслуговування кришки диференціалу

При заміні кришки ЗМ120 06.100.007 або капітальному ремонті ущільнень диференціала разом із деталями за замовчуванням замовляють:

• Манжету армовану (сальник) 1-30х52-1 (ГОСТ 8752-79) - 2 шт.
• Підшипники кулькові 180206 (6206 2RS) - 4 шт.
• Зірочку з кришкою ЗМ120 01.460.05-05 (лівий борт)
• Кришку в зборі ЗМ120 06.100.004-05 (правий борт)
• Болти М8х30 (ГОСТ 7798-70) та пружинні шайби - 8 шт.

Купити кришку ЗМ120 06.100.007 від Заводу Мороза

Замовляючи притискну кришку ЗМ120 06.100.007 напряму від Заводу Мороза, ви отримуєте якісну заводську деталь із точними посадочними розмірами під сальник 1-30х52-1 та суворим дотриманням міжцентрових відстаней кріпильних отворів.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці детально проконсультують вас щодо комплектації ущільнювальних вузлів та забезпечать швидку відправку замовлення Новою поштою вже цього, або наступного дня!
