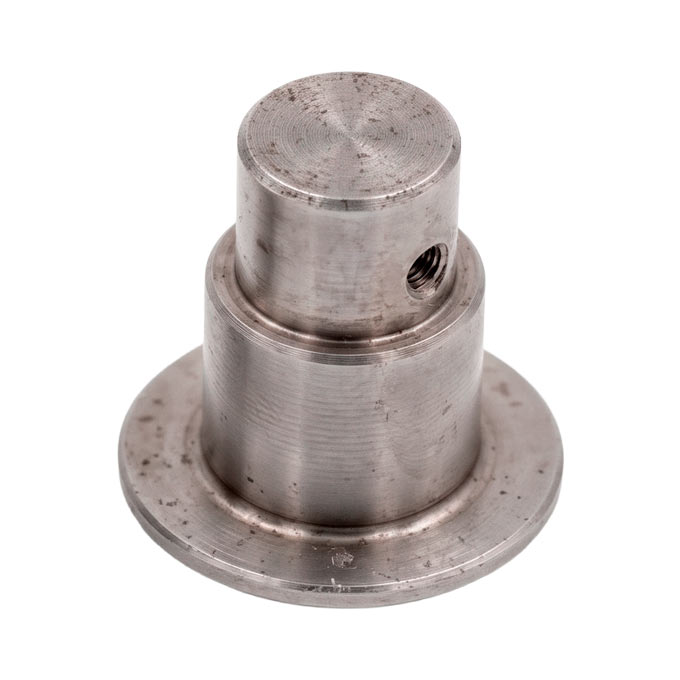

Палець сателіта (хрестовини) ЗП 07.608 (у деяких каталогах ЗМ 07.608) - це високонавантажена циліндрична вісь конічного сателіта ЗМ 07.605 (z=17), призначена для його надійного позиціонування та забезпечення вільного обертання на хрестовині всередині корпусу диференціала. Деталь є опорним елементом конічної групи й сприймає безпосередні радіальні навантаження від сателіта під час розподілу крутного моменту між півосями ходового мосту.

У конструкції одного диференціального вузла встановлюється комплект із двох однакові пальців сателітів, які фіксуються в перпендикулярних отворах хрестовини або блоку конічних передач.

Технічні характеристики пальця сателіта ЗП 07.608

• Каталожний номер - ЗП 07.608 (або ЗМ 07.608).
• Призначення - опорна вісь обертання конічного сателіта ЗМ 07.605 (z=17) у конічних диференціальних передачах.
• Застосування - хрестовина диференціала ЗП 07.110.000 / ЗП 07.609, безредукторні ходові мости ЗМ120 06.100.000-05 (ЗМ-120У), двошвидкісні редуктори з диференціалом ЗП 07.100.000 (ЗМ-60У, ЗМ-90У), а також класичні редуктори самоходу ЗП 07.000 (ЗМ-60).
• Матеріал та обробка - конструкційна сталь 45 із поверхневим термічним гартуванням (ТВЧ) та точним шліфуванням робочих шийок.
• Спосіб фіксації - поперечний стопорний елемент (винт М6 або штифт, залежно від модифікації) для утримання пальця від осьового зсуву та повертання в тілі хрестовини
• Кількість на один вузол - 2 шт.
• Країна виробництва - Україна (Завод Мороза)

Деталь виготовляється з точеного сталевого кругляка із наступним поверхневим загартуванням та дзеркальним шліфуванням - це забезпечує високу твердість робочої шийки, що працює в контакті з антифрикційною втулкою (металокерамічною або бронзовою), та запобігає її передчасному зношуванню чи утворенню канавок (виробітки) під дією тертя.

Вузли застосування пальця сателіта ЗП 07.608

Завдяки уніфікованому посадочному діаметру під сателіт ЗМ 07.605 деталь застосовується у декількох конфігураціях ходових механізмів, серед яких:

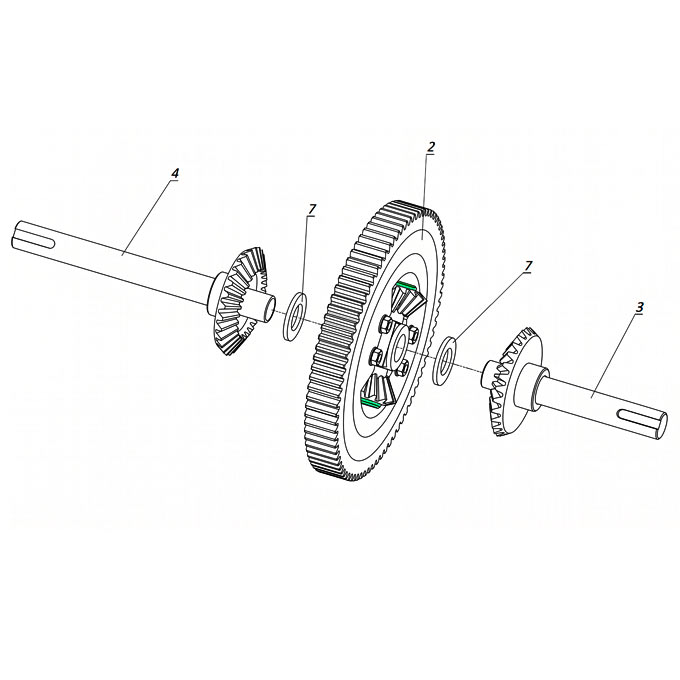

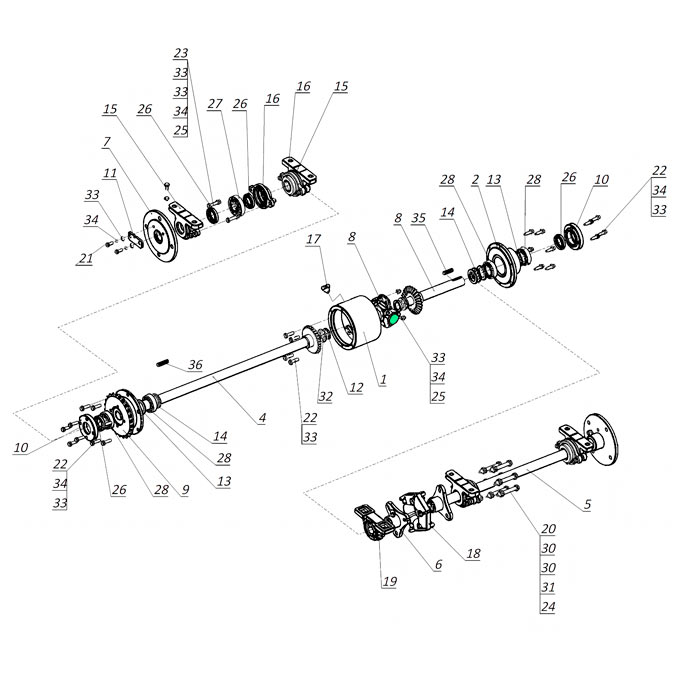

1. У диференціалі ходу на осі (ЗМ120 06.100.000-05) безредукторного ЗМ-120У

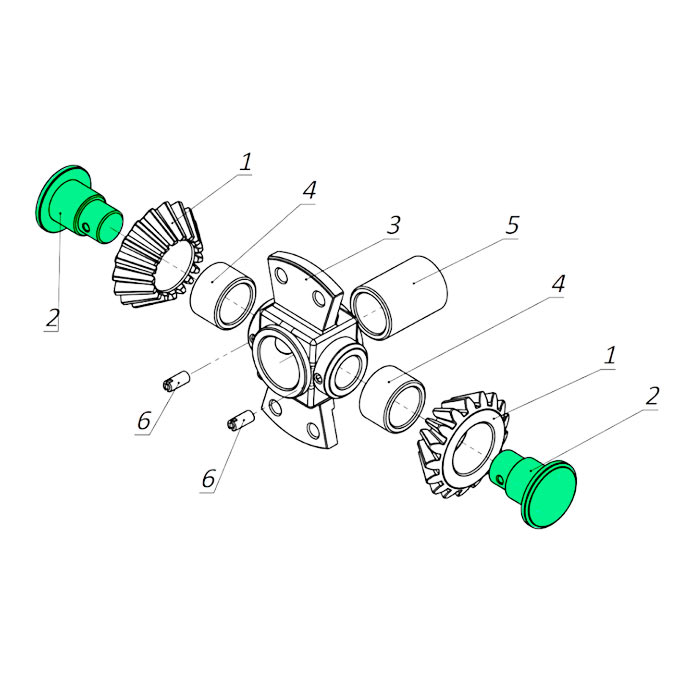

   У сучасних зернометах із окремим мотор-редуктором два пальці ЗП 07.608 є складовою частиною збірної хрестовини ЗП 07.110.000. Вони закладаються у відповідні посадкові отвори чавунного корпусу хрестовини ЗП 07.609 і фіксуються винтами М6х15. На кожен палець через металокерамічну втулку ЗМ 07.105-01 (25х32х20) встановлюється сателіт ЗМ 07.605, який знаходиться в масляній ванні всередині центрального барабана мосту.
2. У двошвидкісному редукторі ходу з інтегрованим диференціалом (ЗП 07.100.000)
   У компактному двошвидкісному редукторі самоходу, де диференціал вбудовано безпосередньо у корпус редуктора між шестернями передач, два пальці ЗП 07.608 так само виконують роль несучих осей для двох сателітів. Вони фіксуються в елементах внутрішньої хрестовини й забезпечують надійне зачеплення конічної пари в умовах постійного масляного змащування.
3. У механізмі самопересування (редукторі самоходу ЗП 07.000) класичних зернометів (ЗМ-60)
   У класичних редукторах самоходу пальці ЗМ 07.608 слугували осями сателітів у складі внутрішнього диференціального блоку, де вони працювали у зачепленні через бронзові втулки ЗП 07.003.

Еволюція конструкції та відмінності між модифікаціями

Незважаючи на те, що посадочний діаметр під сателіт ЗМ 07.605 залишався стабільним, у процесі вдосконалення ходових систем пальці зазнали певних геометричних та конструктивних змін:

• Спосіб фіксації від зсуву
  У ранніх версіях редукторів пальці фіксувалися штифтами (або розточками корпусу у деяких виробників), тоді як у нашій більш сучасній хрестовині ЗП 07.110.000 застосовано чітку затискну фіксацію винтами М6 із відповідним різьбовим отвором на тілі пальця - це повністю унеможливило осьовий люфт та випадання пальця під час обертання барабана.
• Вимоги до поверхні та геометрії
  Перехід від класичних бронзових втулок (ЗП 07.003) до сучасних спечених металокерамічних втулок (ЗМ 07.105-01) поставив інші вимоги до геометрії, точності та шліфування пальця. Заводський палець від Заводу Мороза має поліровану робочу шийку з поверхневим гартуванням та відповідну сходинку, що гарантує мінімальний коефіцієнт тертя й тривалий ресурс підшипникового вузла ковзання.

Супутні комплектуючі та рекомендації з дефектовки

При ремонті диференціального вузла чи заміні конічних шестерень обов'язково оцінюють стан пальців сателітів. Необхідність заміни пальця ЗП 07.608 виникає при виявленні помітного зносу робочої шийки з втратою її циліндричності чи появою овальності від постійного радіального навантаження. Також деталь підлягає заміні у разі появи задирів, рисок чи слідів перегріву (припалювання) металу через недостатнє змащування у масляній ванні, або при деформації та зрізі посадочної лиски й отвору під стопорний гвинт.

Встановлення нових сателітів на зношені пальці з люфтом спричине перекіс зубчастого зачеплення, що призводить до підвищеного шуму та швидкого викришення зубів, тому разом із пальцями сателітів ЗП 07.608 зазвичай замовляють:

• Шестерні конічні (сателіти) ЗМ 07.605 (z=17) - 2 шт.
• Втулки антифрикційні (металокерамічні ЗМ 07.105-01 або бронзові ЗП 07.003) - 2 шт.
• Шайби регулювальні (компенсаційні) ЗП 07.401 / ЗМ 07.401 - обов'язково замінюються при ремонті для компенсації зносу, усунення осьового люфту та відновлення правильного зачеплення конічної пари.
• Корпус хрестовини ЗП 07.609 (або хрестовину в зборі ЗП 07.110.000, якщо внутрішній вузол пошкоджено повністю і потрібна його заміна в зборі разом із вже встановленими пальцями та сателітами).
• Корпус диференціала (масляний барабан) або ведена шестерня - деталі, що слугують несучою основою, до якої за допомогою 4 отворів прикручується хрестовинний вузол.
• Фіксуючі елементи - стопорні гвинти М6х15 або загартовані штифти (залежно від версії та року випуску вузла).

Купити палець сателіта ЗП 07.608 від Заводу Мороза

Замовляючи пальці сателітів ЗП 07.608 напряму від Заводу Мороза, ви отримуєте точні заводські деталі з належним гартуванням та шліфуванням шийок, що гарантує вільне обертання сателітів без люфтів та заклинювань.

Потрібна консультація щодо комплектації хрестовини чи дефектовки диференціала? Залишайте заявку на нашому сайті або телефонуйте нам щодо всіх можливих питань, що могли у вас виникнути. Наші інженери допоможуть підібрати правильний комплект запчастин під вашу модель зерномета та організують оперативну відправку замовлення Новою поштою безпосередньо із нашого складу!
