Фланець еластичної муфти ЗМ120 06.140.000 (диференціала ходу ЗМ-120У)

Фланець еластичної муфти ЗМ120 06.140.000 (диференціала ходу ЗМ-120У)

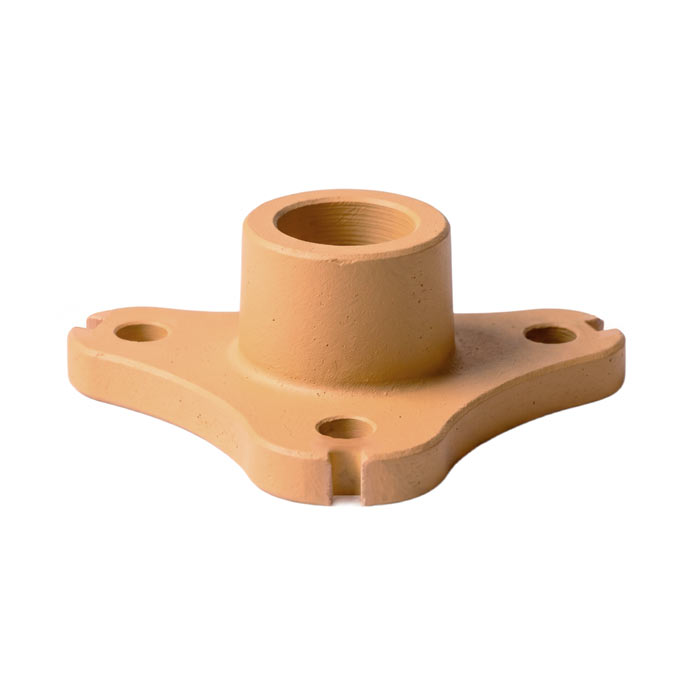

Фланець еластичної муфти ЗМ120 06.140.000 - це приєднувальний маточинний елемент ходового мосту з диференціалом ЗМ120 06.100.000-05, призначений для жорсткого з'єднання валів із гумометалевою еластичною муфтою. Вузол використовується на самохідних зернометах серії ЗМ-120У, а також при модернізації та переобладнанні ходових систем зернометів інших серій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

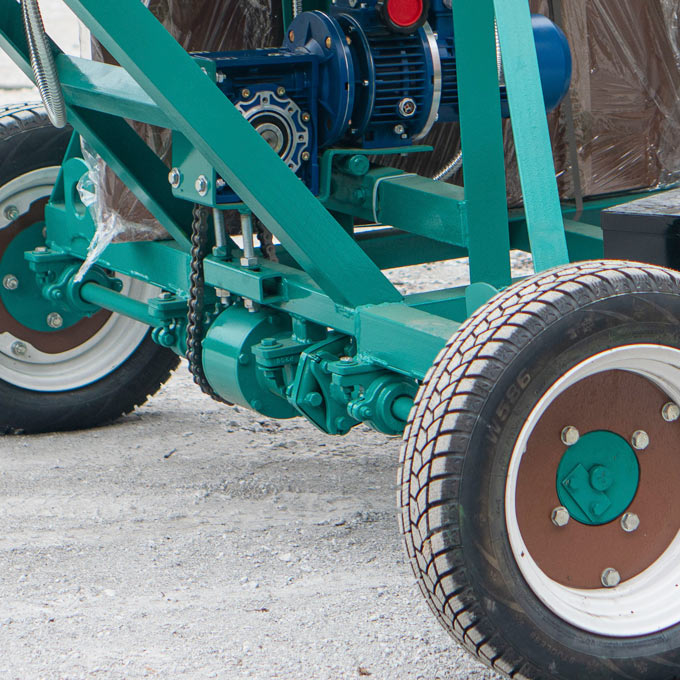

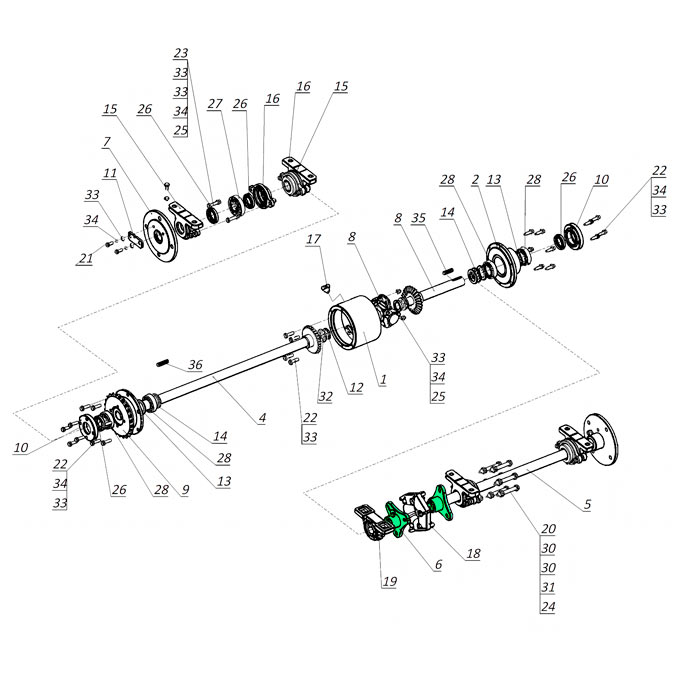

У кінематичному ланцюзі права піввісь диференціала стикується з проміжним валом саме через комплект таких фланців та еластичну муфту ВАЗ 2101-2202120. Застосування заводського фланця забезпечує безлюфтову передачу крутного моменту, компенсує дрібні кутові й осьові зміщення валів під час руху зерномета та спрощує монтаж і демонтаж елементів привода під час сервісного обслуговування.

Технічні характеристики фланця ЗМ120 06.140.000

• Каталожний номер - ЗМ120 06.140.000 (у залежності від конкретної модифікації та позиції на лінії привода також зустрічається маркування ЗМ120 06.150.000).
• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та модернізовані ходові системи з мотор-редуктором.
• Призначення - з'єднання правої півосі та проміжного вала з еластичною муфтою ВАЗ 2101-2202120.
• Матеріал - міцний ливарний чавун марки СЧ 20 (або конструкційна сталь за запитом) із чистовою токарною та фрезерною обробкою
• Посадочний отвір - Ø30 мм під вал із пазом під призматичну шпонку 8х7х45 (ГОСТ 23360-78).
• Спосіб кріплення до муфти - трипале триточкове болтове з'єднання (під болти М10х40).
• Кількість на один агрегат - 2 шт. (по одному з кожного боку еластичної муфти).
• Країна виробництва - Україна.

Конструктивні особливості та інженерні переваги

Деталь виготовляється із якісного металу з високоточною токарною обробкою посадочного отвору. Внутрішній отвір Ø30 мм розточується з точними допусками, що забезпечує щільну посадку фланця на вихідний кінець півосі ЗМ120 06.110.000-05 та проміжний вал ЗМ120 06.130.001. Стандартний шпоночний паз під шпонку 8х7х45 розрахований на високий крутний момент і запобігає провертанню фланця на валу навіть при виникненні ударних навантажень під час реверсу ходу.

Трипалий фланець має симетричну розболтовку для надійної фіксації еластичної муфти. Три монтажні отвори розточені під кріпильні болти М10х40, що точно відповідають посадочним бонкам гумометалевої муфти ВАЗ. Така конструкція гарантує рівномірне притискання та відсутність перекосів при затягуванні кріплення, завдяки чому еластична муфта ефективно гасить вібрації від привода ходу та захищає вали від передчасного зношування. Вузол розроблено з урахуванням уніфікації для різних модифікацій привода. Залежно від конкретного року випуску або конфігурації ходового мосту на зернометах застосовуються дві різновидності цього фланця (ЗМ120 06.140.000 та ЗМ120 06.150.000), які виконують аналогічну роль з'єднувальних елементів еластичної муфти під стандартну шпонку 8х7х45 та 30-й вал. Точна геометрія заводського виготовлення забезпечує повну взаємозамінність та швидку установку деталей замість зношених фланців.

Супутні комплектуючі для збирання вузла

Під час заміни фланця або капітального ремонту привода ходового мосту разом із деталями ЗМ120 06.140.000 зазвичай замовляють та дефектують:

• Муфту еластичну ВАЗ (2101-2202120)
• Піввісь праву в зборі ЗМ120 06.110.000-05
• Вал проміжний ЗМ120 06.130.000
• Призматичні шпонки 8х7х45 (ГОСТ 23360-78)
• Корпусні підшипники UCP206 та Н026.058 зі сферичними підшипниками 11206
• Кріпильні болти М10х40, самостопорні гайки та пружинні шайби

Купити фланець еластичної муфти ЗМ120 06.140.000 від Заводу Мороза

Замовляючи фланці еластичної муфти напряму від Заводу Мороза, ви отримуєте надійні заводські деталі із суворим дотриманням технологічних допусків, точним шпоночним пазом та ідеально розташованими кріпильними отворами.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці детально проконсультують вас щодо сумісності деталей для вашої модифікації зерномета та оперативно організують відправку замовлення безпосередньо зі складу виробника!
