Підшипник голчастий І-НК 405032

Підшипник голчастий І-НК 405032 переднього ходу ЗМ-60У/90У/120У

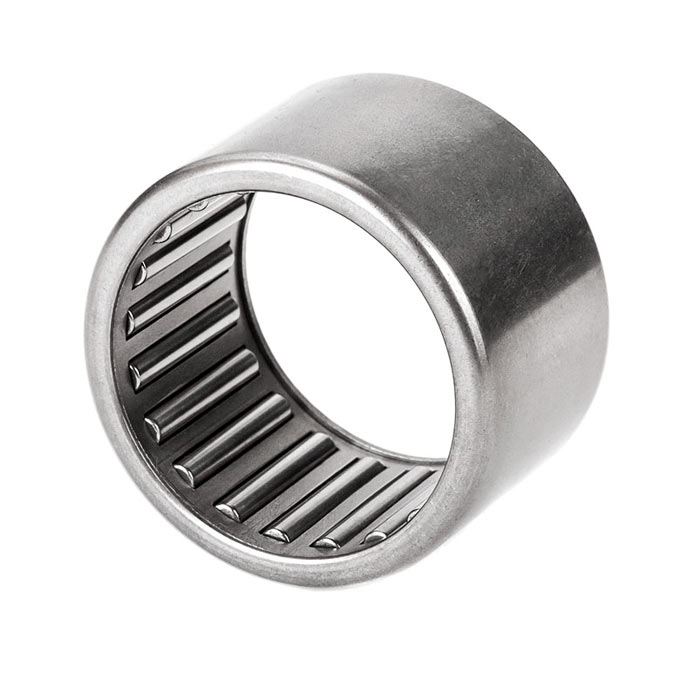

Підшипник І-НК 405032 (згідно з ГОСТ 4060-78) - це спеціалізований роликовий голчастий підшипник, який виконує функцію головного антифрикційного елемента в центральному маятниковому шарнірі модернізованого двоколісного переднього ходу зернометів серій ЗМ нашого виробництва. Маркування з літерою «І» вказує на його голчасту («ігольчату») конструкцію, яка технічно оптимізована для роботи в умовах екстремальних радіальних навантажень при збереженні компактних габаритів самого вузла.

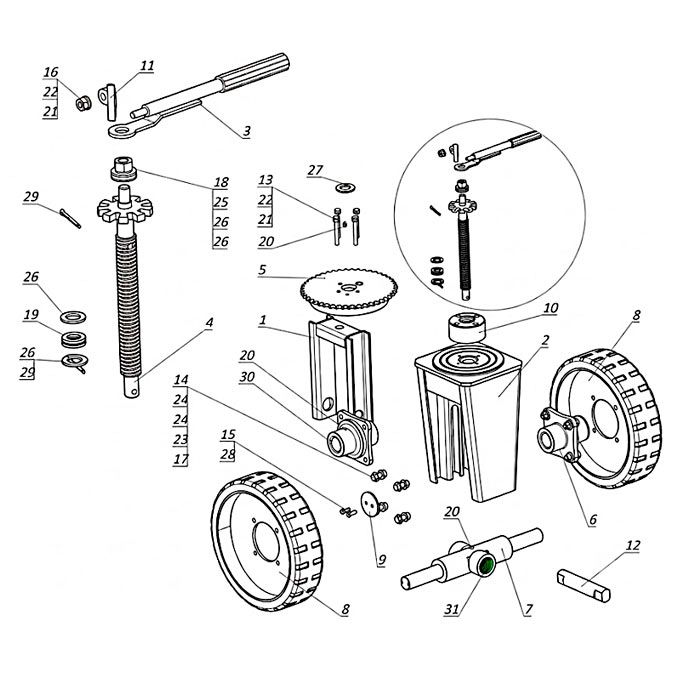

У загальній кінематичній схемі посиленого двоколісного ходу ці підшипники встановлюються безпосередньо всередині центрального наскрізного отвору масивної балансирної осі коліс ОВИ 01.023, а крізь них, як через напрямну опорну базу, проходить гладка центральна шийка осі ЗП 01.601, що має відповідний робочий діаметр 40 мм. Для забезпечення максимальної площі контакту та надійності, на один агрегат монтується пакет одразу із чотирьох таких підшипників.

Головне інженерне завдання голчастих підшипників І-НК 405032 - гарантувати легке та безперешкодне похитування (маятниковий рух) масивного балансирного моста у поперечній площині. Ролики підшипників приймають на себе колосальний статичний тиск від ваги всієї передньої частини рами та жорсткі динамічні удари під час пересування машини, а завдяки їхній роботі двоколісна база м'яко копіює нерівності майданчика току, стабільно утримує рівновагу агрегату та повністю запобігає руйнівному тертю металу об метал між двома головними осями маятникової стійки.

Технічні характеристики голчастого підшипника І-НК 405032

• Стандарт / Маркування: І-НК 405032 (згідно з ГОСТ 4060-78)
• Тип: Роликовий, радіальний, голчастий
• Внутрішній посадковий діаметр: 40 мм
• Кількість на модернізований двоколісний хід: 4 шт
• Місце встановлення: Центральний наскрізний отвір осі коліс ОВИ 01.023

Суміжні комплектуючі центрального маятникового шарніра

Оскільки підшипники І-НК 405032 формують єдиний контактний пакет, їхній стан нерозривно пов'язаний із геометрією деталей, з якими вони взаємодіють. Під час дефектовки обов'язковій ревізії підлягають:

• Ось коліс балансирна ОВИ 01.023
  Масивна несуча балка, у центральний канал якої запресовуються зовнішні обойми цих підшипників.
• Ось ЗП 01.601
  Центральний гладкий вал діаметром 40 мм, який проходить крізь підшипники, його поверхня слугує безпосередньою внутрішньою поверхнею кочення для роликів-голок.
• Вилка внутрішня ЗП 01.040
  Рухома стійка, що через власні отвори фіксує центральну вісь ЗП 01.601, утримуючи маятниковий міст.
• Прес-маслянка (тип 1 М10х1 ГОСТ 19853-74)
  Технологічний канал для нагнітання консистентного мастила безпосередньо всередину шарнірного вузла.

Особливості експлуатації та вимоги до ремонту вузла

Інженерна специфіка голчастих підшипників полягає у їхній здатності витримувати колосальні радіальні навантаження при збереженні мінімальних габаритів. Відсутність масивної внутрішньої обойми (тонкі ролики котяться безпосередньо по сталевій поверхні осі ЗП 01.601) забезпечує максимальну площу контакту, необхідну для рівномірного розподілу ваги передньої рами агрегату.

Проте така оптимізована конструкція є чутливою до чистоти та своєчасного обслуговування, і головною причиною руйнування підшипників І-НК 405032 є масляне голодування. Якщо прес-маслянка забита пилом або шприцювання ігнорується, ролики починають працювати насухо під тиском, що призводить до руйнування сепаратора та зсипання голок, після чого вісь ЗП 01.601 починає тертися безпосередньо об внутрішню стінку балансирної осі ОВИ 01.023. Наслідком стає глибока виробітка металу, поява критичного радіального люфту в центрі маятника та втрата стабільності всієї передньої колісної бази.

Під час заміни підшипників І-НК 405032 важливо оглянути робочу шийку осі ЗП 01.601. Якщо на металі присутні борозни, задири або відчутне зменшення діаметра (вісь «злизана»), новий пакет підшипників може швидко розсипатися через нерівномірний розподіл тиску на голки. У такому випадку вісь підлягає обов'язковій парній заміні разом із підшипниками. Монтаж нових деталей необхідно проводити виключно за допомогою преса або ідеально підігнаної оправки, оскільки прямі удари молотком неминуче деформують тонку зовнішню обойму голчастого підшипника і виведуть його з ладу ще до початку роботи. Саме тому, щоб уникнути ризику пошкодження нових деталей під час самостійного монтажу, найраціональнішим рішенням є замовлення масивної балансирної осі ОВИ 01.023 із вже фабрично запресованим пакетом підшипників, або ж придбання всього маятникового вузла в зборі.

Купити голчастий підшипник І-НК 405032 та готові вузли на Заводі Мороза

Завод Мороза - це виробництво, яке спирається на жорсткі інженерні допуски та глибоке розуміння суворих реалій експлуатації техніки. Ми допомагаємо оминути складні гаражні перепресовки, постачаючи як якісні окремі розхідники, так і продумані комплексні рішення, що бережуть час та нерви механізатора. Підбір деталей базується на реальній механіці поломки - ми пропонуємо той формат відновлення, який є інженерно виправданим та гарантує надійну роботу шарніра.

Звертайтеся до нашого технічного відділу для замовлення! Замовляйте оригінальні голчасті підшипники І-НК 405032 або готові балансирні осі від безпосереднього виробника. Поверніть центральному шарніру вашого зерномета ідеальну щільність без паразитних люфтів, щоб масивний агрегат знову впевнено тримав баланс і м'яко копіював рельєф току як єдиний, надійний та слухняний механізм.
