Підйомний вузол переднього ходу ЗМ у зборі

Підйомний вузол переднього ходу ЗМ у зборі (без вилок)

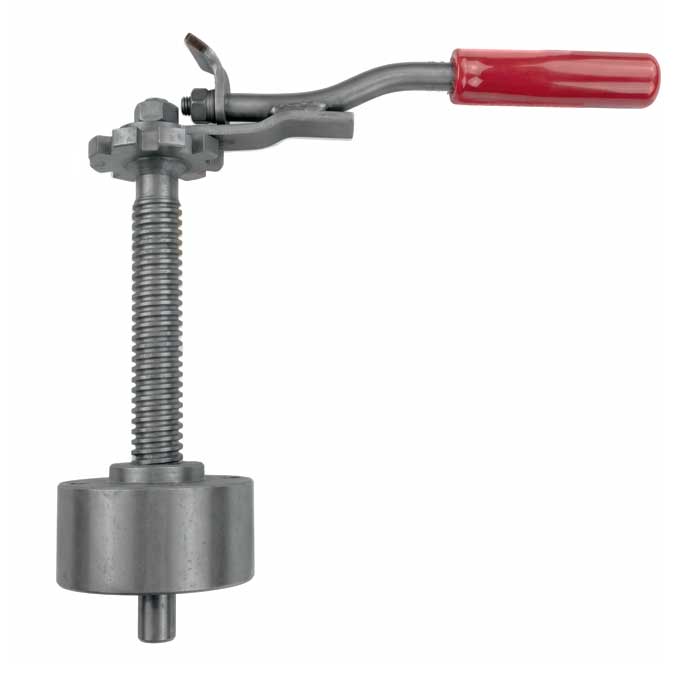

Підйомний вузол переднього ходу ЗМ у зборі - це комплексне рішення для швидкого та капітального відновлення механізму регулювання висоти зернометів серії ЗМ. Цей готовий до встановлення блок об'єднує в собі всі ключові робочі елементи - масивний гвинт із привареним храповим колесом (ромашкою), спеціальну гайку, а також рукоятку зі встановленою собачкою. Постачання вузла єдиним комплектом (без зовнішньої та внутрішньої вилок) є найбільш раціональним вибором для господарств, які прагнуть повністю оновити зношену кінематику, зберігши при цьому цілісність старих несучих стійок. Встановлення такої заводської збірки гарантує ідеальне сполучення нової трапецеїдальної різьби та чітку, безперебійну роботу храпового механізму одразу після монтажу. Оператор отримує змогу легко та точно налаштовувати зміну положення машини - опускати живильники для забору зерна або ж піднімати їх на безпечну висоту для вільного маневрування майданчиком.

Конструктивні особливості та кінематика зібраного вузла

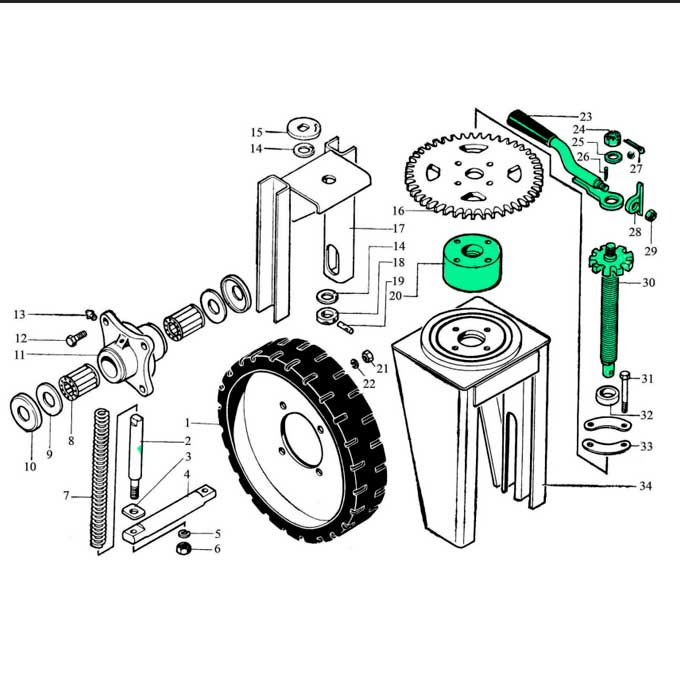

Ця готова збірка являє собою повноцінну кінематичну систему, яка об'єднує всі рухомі та силові компоненти механізму підйому/зміни положення зерномету (за винятком опорних вилок). До складу заводської збірки входять три основні деталі:

• Гвинт переднього ходу ЗП 01.070 (з привареною ромашкою Z-9)
• Гайка спеціальна ЗП 01.101
• Рукоятка ЗП 01.060 (зі встановленою собачкою ЗП 01.401)

Головною технічною перевагою придбання всієї збірки в такій комплектації є ідеальне узгодження обох робочих пар - різьбової та храпової. Центральною силовою ланкою виступає гвинт ЗП 01.070, який бездоганно підігнаний під профіль гайки ЗП 01.101 - ця гвинтова пара приймає на себе всю вагу передньої частини машини, а специфіка трапецеїдальних витків забезпечує надійне самогальмування та загальне налаштування висоти усієї системи. За передачу крутного моменту відповідає ручний привод - коли механізатор здійснює зворотно-поступальні рухи рукояткою ЗП 01.060, собачка ЗП 01.401 впирається у зубці храпового колеса, змушуючи гвинт обертатися. Оскільки ромашка приварюється до вала виключно у спеціальних заводських кондукторах, досягається сувора перпендикулярність площини зубців. Завдяки цьому собачка лягає на храповик рівномірно всією робочою площиною, повністю виключаючи кутові перекоси. Зусилля передається без втрат і проковзувань, гвинт плавно вкручується в гайку і змінює висоту передньої частини рами, відштовхуючись від горизонтальної полиці внутрішньої вилки. При цьому продуманою експлуатаційною особливістю вузла є перекидна конструкція самої собачки - завдяки її симетричному робочому профілю, механізатор може легко змінювати напрямок обертання гвинта. Перекинувши собачку в один бік, храповий механізм жорстко зачіпляється для підйому агрегату, а перевівши її в протилежне положення - для його опускання. Такий реверсивний принцип дозволяє зручно та швидко виконувати обидві операції за допомогою однієї рукоятки, забезпечуючи інтуїтивно зрозумілу та перевірену часом логіку роботи, з якою добре знайомий кожен працівник господарства.

Особливості ремонту та комплектація підйомного вузла

Придбання силового блоку підйому саме в такій комплектації (гвинт, гайка, рукоятка та собачка) є найкращим рішенням для швидкого капітального ремонту переднього ходу. Ви отримуєте повністю оновлену робочу кінематику - свіжа трапецеїдальна різьба гарантує надійний підйом та утримання рами, а готовий ручний привод знімає проблему холостого прокручування важеля. Заміна цих чотирьох деталей єдиним вузлом позбавляє механізатора необхідності додатково працювати над сумісністю з храповиком, підбирати шайби та шплінти чи хвилюватися про перекоси між старим валом та новою гайкою.

Водночас цей комплект розрахований на випадки, коли несучі металоконструкції агрегату (вилки) залишилися в робочому стані. Оскільки цей вузол постачається як чистий силовий привод, для остаточного складання механізму зміни положення переднього ходу ЗП 01.020 вам можливо знадобляться деталі, які не входять до даної збірки. Якщо ваші старі компоненти критично зношені або деформовані, їх необхідно замовляти окремо. Мова йде про наступні деталі:

• Вилка зовнішня ЗП 01.050
• Вилка внутрішня ЗП 01.040
• Опорні елементи (система упорних шайб або підшипників, що встановлюються між п'ятою вала та полицею внутрішньої вилки)
• Кріпильна фурнітура (болти для фіксації гайки, прес-маслянки (тавотниці) для змащування тощо).

Фахівці Заводу Мороза радять перед встановленням нового силового блоку проводити ретельну ревізію старих вилок і супутніх деталей. Якщо стінки зовнішнього короба викривлені, і рухома стійка всередині клинить, встановлювати новий привод не логічно - будь-які перекоси у напрямних змусять свіжий гвинт працювати на злам, що може звести нанівець усі переваги нової різьби. Тільки вільний, плавний хід вилок у поєднанні з нашою гвинтовою парою забезпечить механізму максимальний робочий ресурс.

Заводські модифікації та універсальність збірки підйому переднього ходу ЗМ

Конструкція зернометачів ЗМ-60 та ЗМ-60А та їх модифікацій еволюціонувала десятиліттями, тому сьогодні на токах працюють агрегати з різноманітними кінематичними схемами, які доволі схожі за принципом роботи. Попри відмінності, наш готовий підйомний вузол зберігає максимальну стандартизацію - класичний крок трапецеїдальної різьби, вивірена геометрія храповика та стандартизовані габарити вала гарантують безпроблемну інтеграцію цього привода як у техніку радянського зразка, так і в машини сучасного виробництва.

Оскільки цей блок постачається без опорних вилок, головним місцем сполучення зі старим металом машини є спеціальна гайка ЗП 01.101. За оригінальними кресленнями вона монтується на майданчик зовнішньої вилки за допомогою надійних болтових з'єднань, однак після багатьох років експлуатації та гаражних ремонтів кріплення на вашій машині може бути зміненим - гайка може виявитися привареною до рами або ж її роль виконуватиме специфічний корпус підшипника. Базові допуски та зовнішні розміри нашої гвинтової пари дозволяють адаптувати її під будь-який тип посадкового місця, закріпивши вузол болтами або обваривши його за місцем при потребі.

Фахівці Заводу Мороза також завжди готові до реалізації нестандартних інженерних запитів. Якщо ваш агрегат отримав збільшені колеса або його передня рама чи вилки перероблялися, стандартного робочого ходу може не вистачити для достатнього опускання чи піднімання живильників. У таких випадках ми оперативно виточуємо подовжені або вкорочені версії вала, відвантажуючи їх у вигляді вже зібраного та повністю налаштованого привода під специфіку конкретної машини. Окремою раціональною модифікацією, яку ми пропонуємо, є зміна типу фіксації храпового колеса, де замість класичного монолітного зварювання, верхня частина гвинта може бути відфрезерована під шпонковий паз або посадку на шестигранник. У цьому виконанні ромашка з відповідним роз'ємом просто надівається на вал і надійно фіксується торцевим болтом або стопором - таке інженерне рішення дозволяє механізатору за лічені хвилини замінити зношений храповик або зірочку прямо на місці, маючи під рукою лише звичайний гайковий ключ, повністю уникаючи необхідності зрізати старі зварні шви болгаркою.

Головні причини зношення та поломок механізму підйому переднього ходу

Специфіка роботи на току - це завжди висока запиленість, де зерновий пил та дрібне сміття безперервно осідають на змащену трапецеїдальну різьбу гвинта, утворюючи разом із залишками мастила жорстку абразивну пасту. Під час кожного регулювання висоти ця суміш працює як наждак, методично витираючи метал як на самій різьбі валу так і всередині спеціальної гайки. Коли профіль витків стоншується, система втрачає здатність до самогальмування - підйомний механізм перестає тримати задану висоту, особливо під впливом вібрацій, і важка рама починає мимовільно просідати просто під час роботи агрегату. Паралельно природному зношенню піддається і храповий механізм. Постійна циклічна взаємодія собачки із зубцями ромашки призводить до поступового заокруглення їхніх гострих робочих граней. Коли первісна геометрія зачеплення порушується, собачка починає проковзувати по металу - оператор хитає важіль, але крутний момент не передається на гвинт, роблячи налаштування висоти вкрай проблематичним або взагалі неможливим.

Окрім тертя, цей силовий блок вкрай чутливий до динамічних ударів - під час холостих переїздів зерномета по майданчику вся вага його передньої частини спирається виключно на гвинтову пару. Жорсткі наїзди на вибоїни в асфальті, перетин високих порогів складських приміщень чи глибоких стиків бетонних плит передають колосальний ударний імпульс від опорного колеса прямо на гвинт та гайку, і такі раптові перевантаження здатні зрізати ослаблені витки різьби всередині гайки або викривити вісь самого сталевого вала.

Значна частина критичних поломок також пов'язана з людським фактором. Якщо після зимового простою або через брак змащення рухомі вилки заклинюють у напрямних, механізатори часто намагаються «здолати» механізм грубою силою, надягаючи на рукоятку металеву трубу для штучного збільшення важеля та прикладаючи ще більше зусилля для прокручування. Такий екстремальний підхід не вирішує проблему перекосу металоконструкцій, натомість гне гвинт, остаточно зриває різьбу або ламає храпове зачеплення. Реставрувати такий розбитий вузол у гаражних умовах технічно марно - наварити нові витки з ідеальним кроком чи кустарно приварити нову ромашку без перекосів зазвичай не виходить. Натомість ефективним вирішенням проблеми є заводська точність виготовлення, яка гарантує бездоганну геометрію різьби, правильний кут зачеплення храповика та повну сумісність усіх елементів вузла.

Купити підйомний вузол переднього ходу ЗМ у зборі

Завод Мороза будує своє виробництво техніки, вузлів та запчастин на поєднанні класичних стандартів та далекоглядної інженерної практики. Конструктори та інженери нашого підприємства мають реальний досвід роботи безпосередньо на токах, тому ми детально знаємо специфіку та реальні умови експлуатації зернометів. За роки діяльності ми вивчали та долучались до процесів еволюції цих машин і були свідками того, як із часом зростали навантаження та специфіка роботи, в тому числі і на їхні підйомні вузли. Це глибоке розуміння внутрішніх процесів дозволило нам відійти від шаблонного відтворення застарілих креслень - сьогодні ми випускаємо модернізовані, посилені силові елементи, що впевнено витримують сучасні інтенсивні темпи роботи агрогосподарств.

Замовляючи підйомний вузол у зборі (без вилок) безпосередньо у виробника, ви отримуєте гарантовану заводську якість та ідеальну кінематику привода. Усі компоненти комплекту проходять суворий технічний контроль, що виключає наявність люфтів чи перекосів у робочих парах. Наше підприємство орієнтоване на тривалу та стабільну співпрацю з господарствами на постійній основі - ми чітко розуміємо цінність кожної години, особливо в сезон, тому завжди тримаємо на складах необхідний запас готових збірок і оперативно відвантажуємо замовлення як стандартного типу, так і за індивідуальними технічними параметрами.

Поверніть керуванню вашого зерномету початкову легкість та точність. Зв'яжіться з нашими технічними фахівцями для консультації - ми допоможемо врахувати всі нюанси модифікації вашої техніки та швидко відправимо повністю налаштований вузол. Оновіть привод переднього ходу, усуньте ризики заклинювання механізму підйому чи просідання рами від вібрацій та забезпечте машині впевнену, безпечну та продуктивну роботу за будь-яких експлуатаційних навантажень.
