Полуось ЗМ120 06.110.001-05 (правий короткий вал диференціала ЗМ-120У)

Полуось ЗМ120 06.110.001-05 (правий короткий вал диференціала ЗМ-120У)

Полуось ЗМ120 06.110.001-05 - це коротка сталева вихідна піввісь правого боку диференціала ЗМ120 06.100.000-05, призначена для передачі крутного моменту від конічної групи сателітів усередині барабана на з'єднувальний фланець еластичної муфти. Вона застосовується на самохідних зернометах серії ЗМ-120У, а також при модернізації та переобладнанні ходових систем зернометів інших серій під час переходу на безредукторну схему привода з окремим мотор-редуктором.

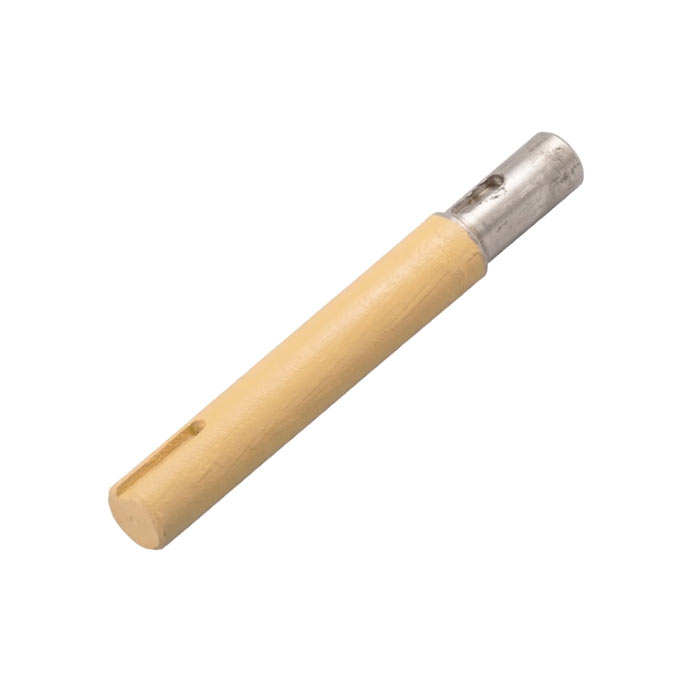

Деталь постачається як окремий точений вал (без конічної шестерні, шпонок та стопорного гвинта). Купівля окремої півосі є раціональним рішенням для ремонту правого вихідного вузла диференціала, коли сам вал має знос під підшипниками 180206 чи пошкодження шпонкових пазів, але конічна шестерня ЗМ 07.603-05 залишається придатною до подальшої експлуатації.

Технічні характеристики півосі ЗМ120 06.110.001-05

• Каталожний номер - ЗМ120 06.110.001-05 (базовий вал складальної одиниці ЗМ120 06.110.000-05)
• Застосування - вихідний правий вузол масляного барабана диференціала ЗМ120 06.100.000-05 зернометів ЗМ-120У
• Призначення - передача обертання від конічної шестерні диференціала на з'єднувальний фланець еластичної муфти
• Матеріал - конструкційна калібрована сталь із токарною обробкою посадочних шийок та фрезерованими шпонковими пазами
• Посадочні параметри - вал Ø30 мм під внутрішні підшипники 180206 (у правій кришці) та з'єднувальний фланець ЗМ120 06.140.000
• Кількість на один агрегат - 1 шт
• Країна виробництва - Україна

Конструктивні особливості та розміщення у кінематичному ланцюгу

Високоточна токарна обробка посадочних шийок та шпонкових пазів забезпечує надійну посадку суміжних деталей. Вал виточується зі сталевого прокату з суворим дотриманням допусків під посадку двох кулькопідшипників 180206 у правій кришці диференціала ЗМ120 06.100.004-05 та армованої манжети 30х52. На кінцях вала фрезеровано шпонкові пази під стандартні шпонки 8х7 мм для надійної фіксації конічної шестерні та з'єднувального фланця еластичної муфти.

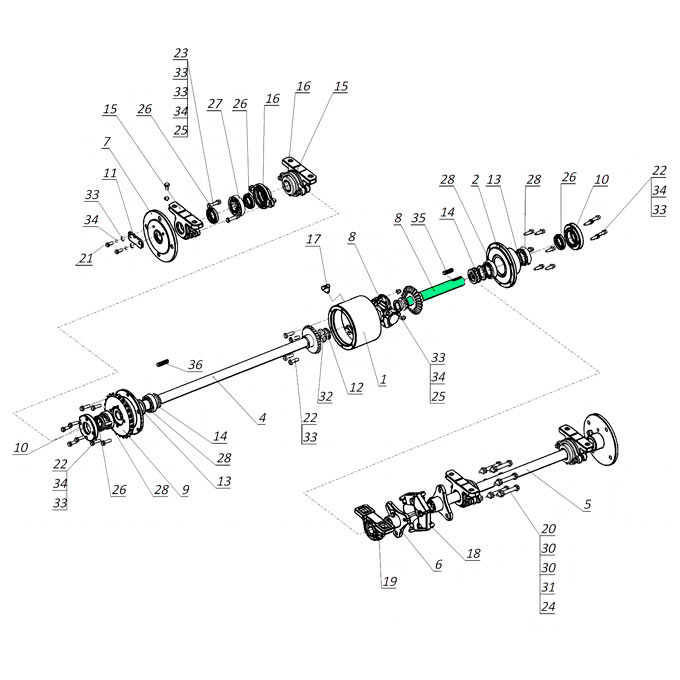

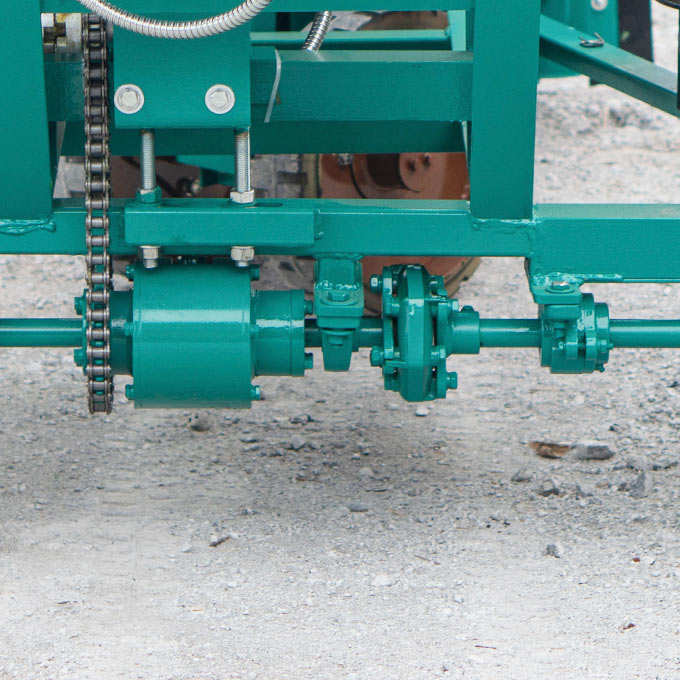

Піввісь працює як проміжна сполучна ланка між конічною групою та зовнішнім приводом. Внутрішній кінець півосі заходить усередину масляного барабана, де на нього через шпонку 8х7х25 та стопорний гвинт М8 монтується конічна шестерня ЗМ 07.603-05 (z=28, m=3.5), яка входить у зачеплення із сателітами. Водночас зовнішній кінець півосі виходить крізь праву кришку барабана і за допомогою шпонки 8х7х45 з'єднується зі з'єднувальним фланцем ЗМ120 06.140.000, передаючи крутний момент далі на еластичну муфту 2101-2202120 та правий проміжний вал.

Стандартизовані заводські розміри забезпечують повну взаємозамінність деталей при заміні зношеного вала - це дозволяє легко переставити на нову піввісь наявну конічну шестерню з посадочним отвором Ø30 мм і швидко зібрати правий вихідний вузол диференціала без додаткового підганяння чи токарного доопрацювання на току.

Супутні комплектуючі для збирання вузла

При заміні півосі ЗМ120 06.110.001-05 разом із деталлю також замовляють:

• Шестерню конічну ЗМ 07.603-05 (z=28, m=3.5)
• Кришку диференціала праву ЗМ120 06.100.004-05
• Підшипники 180206 (6206 2RS) - 2 шт. та манжету 1-30х52-1
• Фланець з'єднувальний ЗМ120 06.140.000
• Муфту еластичну 2101-2202120
• Шпонки 8х7х25 та 8х7х45

Купити піввісь праву ЗМ120 06.110.001-05 диференціала ЗМ-120У

Замовляючи праву коротку піввісь ЗМ120 06.110.001-05 напряму від Заводу Мороза, ви отримуєте якісний заводський вал із правильними посадочними розмірами під підшипники 180206 та точним фрезеруванням шпонкових пазів. Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці проконсультують вас щодо комплектації диференціала та забезпечать швидку відправку запчастин безпосередньо зі складу виробника!
