Піввісь ліва в зборі ЗМ120 06.120.000-05 (диференціала ходу ЗМ-120У)

Піввісь ліва в зборі ЗМ120 06.120.000-05 (диференціала ходу ЗМ-120У)

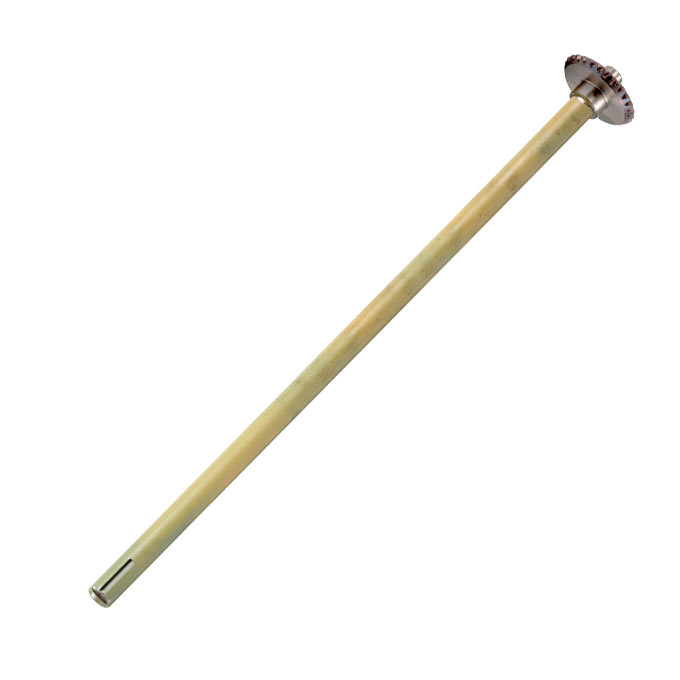

Піввісь ліва в зборі ЗМ120 06.120.000-05 - це зібраний та готовий до встановлення силовий вузол лівого борту центрального диференціала ходу ЗМ120 06.100.000-05. Вона розроблена для самохідних зернометів серії ЗМ-120У нашого виробництва, а також застосовується при модернізації та переобладнанні ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

Вузол передає крутний момент від внутрішнього планетарного механізму диференціала безпосередньо на лівобічний привод ходового мосту. Поставка у заводській збірці з конічною шестернею півосі (z=28), призматичною шпонкою та затискним стопорним гвинтом дозволяє виконати швидку заміну зношеного вала без необхідності окремо підбирати, встановлювати та фіксувати шестерню на шпонці.

Технічні характеристики півосі лівої ЗМ120 06.120.000-05

• Каталожний номер - ЗМ120 06.120.000-05
• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором
• Склад заводського вузла - довгий вал лівої півосі ЗМ120 06.120.001-05, конічна шестерня півосі ЗМ 07.603-05 (z=28, модуль m=3.5), призматична шпонка 8х7х25, стопорний гвинт М8х12
• Матеріал вала - конструкційна сталь з обов'язковим загартуванням (термообробкою), чистовою токарною обробкою та шліфуванням посадочних шийок
• Посадочний діаметр вала - Ø30 мм (під кулькопідшипники 180206, сальник 1-30х52-1 у зірочці з кришкою ЗМ120 01.460.05-05 та дворядний сферичний підшипник 11206 у корпусі Н026.058)
• Тип з'єднання - двостороннє шпонкове (пази під шпонки 8х7 з обох боків вала)
• Кількість на один агрегат - 1 шт
• Країна виробництва - Україна

Конструктивні особливості півосі лівої диференціала ходу ЗМ-120У в зборі

Вал виготовляється з якісної сталі з обов'язковим загартуванням та високоточним шліфуванням посадочних поверхонь. Термообробка забезпечує високу міцність вала на скручування та запобігає розбиванню й зминанню стінок шпонкових пазів при реверсі та пікових навантаженнях. Його посадочна шийка Ø30 мм обробляється з точними допусками під подвійний підшипниковий пакет 180206 у приводній зірочці ЗМ120 01.460.05-05, а шліфована поверхня запобігає передчасному зносу робочої кромки сальника 1-30х52-1 та зберігає герметичність масляної ванни.

Конструкція вузла забезпечує надійне фіксування конічної шестерні півосі. На внутрішньому ступенчатому кінці вала конічна шестерня ЗМ 07.603-05 (z=28) монтується на шпонку 8х7х25 та додатково стопориться гвинтом М8х12. Загартований метал вала в поєднанні зі шпоночним фіксатором гарантує безлюфтову передачу зусилля від сателітів ЗМ 07.605 та унеможливлює осьовий зсув шестерні під час високих навантажень при поворотах зерномета.

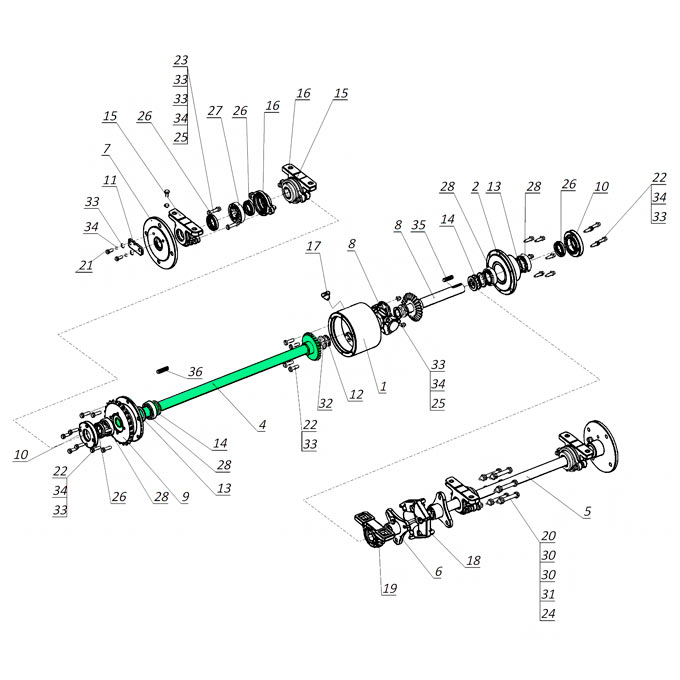

На відміну від короткої правої півосі, що працює з еластичною муфтою, ліва піввісь являє собою суцільний довгий вал, який простягається від диференціала безпосередньо до маточини лівого колеса. На своєму шляху вал проходить крізь проміжні опорні підшипникові вузли Н026.058 (із дворядним сферичним підшипником 11206), а його зовнішній кінець зі шпоночним пазом 8х7 заходить у маточину колеса, забезпечуючи пряму та надійну передачу крутного моменту на ходову частину.

Супутні комплектуючі та регулювання лівої півосі диференціала ЗМ-120У

Для стабільної роботи півосі у складі планетарного барабана важливо точно відрегулювати конічне зачеплення шестерень та усунути осьовий люфт. Разом із піввіссю у зборі на Заводі Мороза ви можете замовити:

• Набір компенсаційних (регулювальних) шайб різної товщини під 30-й вал для точного виставлення конічного зачеплення
• Зірочку з кришкою ЗМ120 01.460.05-05 у зборі з підшипниками 180206 та сальником
• Притискну кришку ЗМ120 06.100.007 та армовану манжету 1-30х52-1
• Корпус підшипника Н026.058 із кришкою Н.026.163 та сферичним підшипником 11206 для зовнішньої опори півосі

Купити ліву піввісь диференціала на ЗМ-120У в зборі від Заводу Мороза

Замовляючи ліву піввісь у зборі напряму від Заводу Мороза, ви отримуєте готовий до монтажу вузол із точним дотриманням усіх технологічних допусків, правильним загартуванням сталі та суворою геометрією шпонкових пазів.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші інженери проконсультують вас щодо підбору регулювальних шайб під ваш агрегат та забезпечать оперативну відправку запчастин Новою поштою безпосередньо з нашого найближчого складу!
