Піввісь права (коротка) в зборі ЗМ120 06.110.000-05 (диференціала ходу ЗМ-120У)

Піввісь права (коротка) в зборі ЗМ120 06.110.000-05 (диференціала ходу ЗМ-120У)

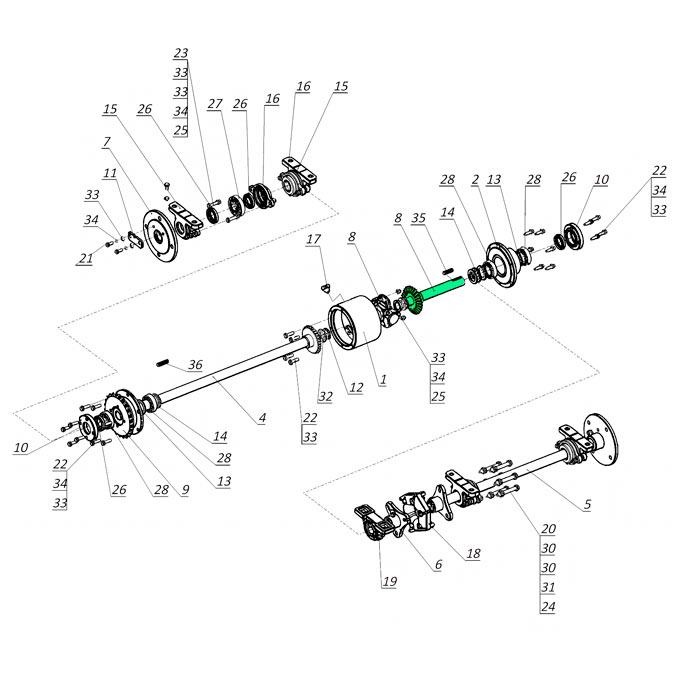

Піввісь права в зборі ЗМ120 06.110.000-05 - це повністю зібраний та готовий до встановлення силовий вузол правого борту центрального диференціала ходу ЗМ120 06.100.000-05. Вона розроблена для самохідних зернометачів серії ЗМ-120У нашого виробництва та їх аналогів, а також застосовується при модернізації ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

Вузол передає крутний момент від внутрішньої планетарної передачі диференціала на правобічний привод ходового мосту. Поставка у заводській збірці з конічною шестернею півосі (z=28), шпонкою та затискним стопорним гвинтом дозволяє провести швидку заміну зношеного вала без необхідності окремо шукати, підбирати та монтувати шестерню в майстерні.

Технічні характеристики півосі правої ЗМ120 06.110.000-05

• Каталожний номер - ЗМ120 06.110.000-05
• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та модернізовані системи з мотор-редуктором

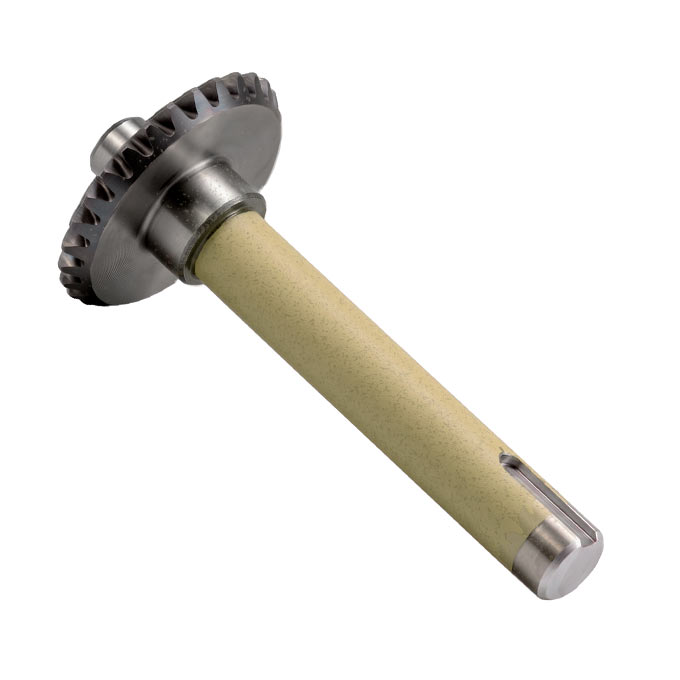

• Склад заводського вузла - вал правої півосі, конічна шестерня півосі ЗМ 07.603-05 (z=28, модуль m=3.5), призматична шпонка 8х7х25, стопорний гвинт М8х12
• Матеріал вала - якісна конструкційна сталь із термообробкою (об'ємним загартуванням / ТВЧ), чистовою токарною обробкою та шліфуванням посадочних шийок
• Посадочний діаметр вала: Ø30 мм (під кулькопідшипники 180206, сальник 1-30х52-1, додатковий корпусний підшипник UCP206 та з'єднувальний фланець)
• Тип з'єднання - двостороннє шпонкове (пази під шпонки 8х7 з обох боків вала)
• Кількість на один агрегат - 1 комплект
• Країна виробництва - Україна

Конструктивні особливості

Вал виготовляється з якісної сталі з обов'язковим загартуванням та високоточним шліфуванням посадочних поверхонь. Термообробка забезпечує високу міцність вала на скручування та запобігає розбиванню й зминанню стінок шпонкових пазів при реверсі та пікових навантаженнях. Його посадочна шийка Ø30 мм обробляється з точними допусками під подвійний підшипниковий пакет 180206 у чавунній кришці ЗМ120 06.100.004-05, а шліфована поверхня запобігає передчасному зносу робочої кромки сальника 1-30х52-1 та зберігає герметичність масляної ванни.

Конструкція вузла забезпечує надійне фіксування конічної шестерні півосі. На внутрішньому ступенчатому кінці вала конічна шестерня ЗМ 07.603-05 (z=28) встановлюється на шпонку 8х7х25 та додатково стопориться гвинтом М8х12. Загартований метал вала в поєднанні зі шпоночним фіксатором гарантує безлюфтову передачу зусилля від сателітів ЗМ 07.605 та унеможливлює осьовий зсув шестерні під час високих навантажень при поворотах зерномета.

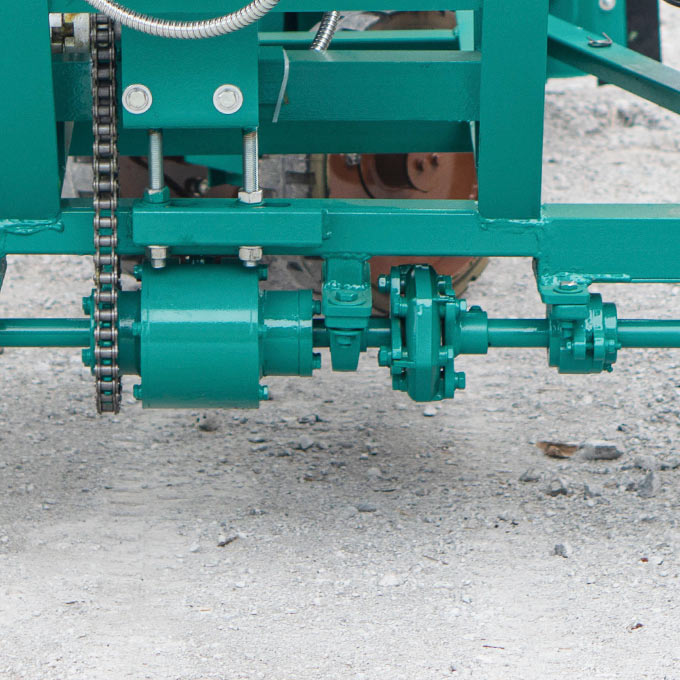

Двостороннє шпонкове з'єднання адаптоване під надійну роботу з еластичною муфтою. Зовнішній кінець півосі виходить із барабана диференціала і має шпоночний паз під шпонку 8х7х45 для з'єднання з фланцем ЗМ120 06.140.000 та еластичною муфтою ВАЗ 2101-2202120. Оскільки вал є відносно коротким, для зняття згинайних навантажень із муфти він додатково спирається на корпусний підшипник UCP206, що гарантує плавний хід та стабільне центрування.

Супутні комплектуючі та регулювання зачеплення короткої півосі деференціала

Для бездоганної роботи півосі у складі планетарного барабана важливо точно відрегулювати конічне зачеплення шестерень та усунути осьовий люфт. Разом із піввіссю у зборі на Заводі Мороза ви можете замовити:

• Набір компенсаційних (регулювальних) шайб різної товщини під 30-й вал для точного виставлення зачеплення.
• Чавунну кришку в зборі ЗМ120 06.100.004-05 із підшипниками 180206 та сальником.
• З'єднувальний фланець ЗМ120 06.140.000 СБ та еластичну муфту 2101-2202120.
• Корпусний підшипник UCP206 для додаткової опорної точки вала.

Купити праву піввісь у зборі ЗМ120 06.110.000-05 від Заводу Мороза

Замовляючи праву піввісь диференціала у зборі напряму від Заводу Мороза, ви отримуєте гарантовано якісний вузол із точним дотриманням усіх технологічних допусків, правильним загартуванням сталі та ідеальною геометрією шпонкових пазів.

Зателефонуйте нашим інженерам або залишайте заявку на сайті. Ми проконсультуємо вас щодо всіх особливостей монтажу та правильного підбору супутніх деталей під ваш агрегат та оперативно відправимо замовлення Новою поштою безпосередньо з нашого складу!
