Пластина упорна ЗМ120 06.100.009

Пластина упорна ЗМ120 06.100.009

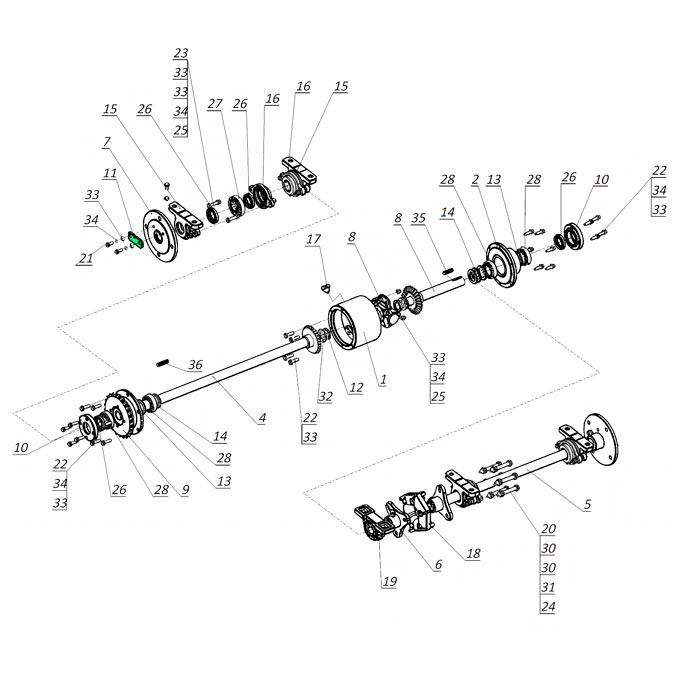

Пластина упорна ЗМ120 06.100.009 - це фіксуюча деталь ходового мосту з диференціалом ЗМ120 06.100.000-05, призначена для надійного осьового стопоріння елементів монтажного фланця (маточини) та запобігання самовільному зсуву деталей на силових валах. Вона розроблена для самохідних зернометів серії ЗМ-120У нашого виробництва, а також застосовується при модернізації та переобладнанні ходових систем зернометів інших серій у разі переходу на безредукторну схему привода з окремим мотор-редуктором та пневмоколесами.

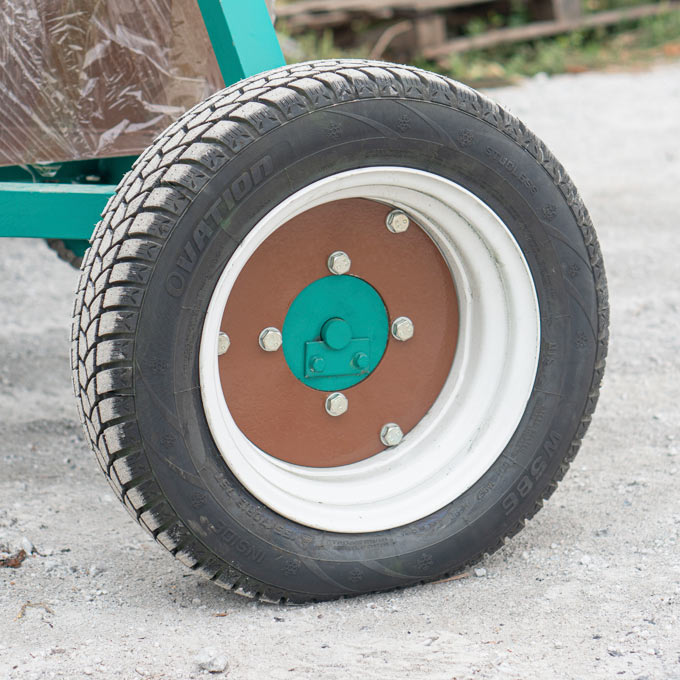

Деталь монтується на зовнішній торець вала, притискаючи та затискаючи монтажний фланець ходового колеса за допомогою болтового з'єднання. Застосування оцинкованої заводської пластини гарантує стабільне утримання колісного вузла у заданому положенні та унеможливлює осьове зміщення під час руху по нерівному току з високими піковими навантаженнями.

Технічні характеристики пластини упорної ЗМ120 06.100.009

• Каталожний номер - ЗМ120 06.100.009
• Застосування - ходовий міст із диференціалом ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором та пневмоколесами
• Призначення - осьова фіксація монтажного фланця ЗМ120 06.150.000 (інші вживана назва - маточина колеса) та деталей на валах диференціала
• Матеріал - листова конструкційна сталь товщиною 4 мм із захисним оцинкованим гальванічним покриттям
• Спосіб кріплення - болтами М8х20 з пружинними та плоскими шайбами
• Кількість на один агрегат - 2 шт. (на ліву та праву сторони ходового мосту)
• Країна виробництва - Україна

Конструктивні особливості пластини колеса зерномета ЗМ-120

Деталь виготовляється із міцної листової сталі з оцинкованим антикорозійним покриттям. Вирубка з листового сталевого прокату забезпечує геометрію контуру та відсутність внутрішніх напружень у металі. Гальванічне цинкування надійно захищає деталь від вологи та запобігає виникненню корозії в умовах експлуатації на відкритих майданчиках.

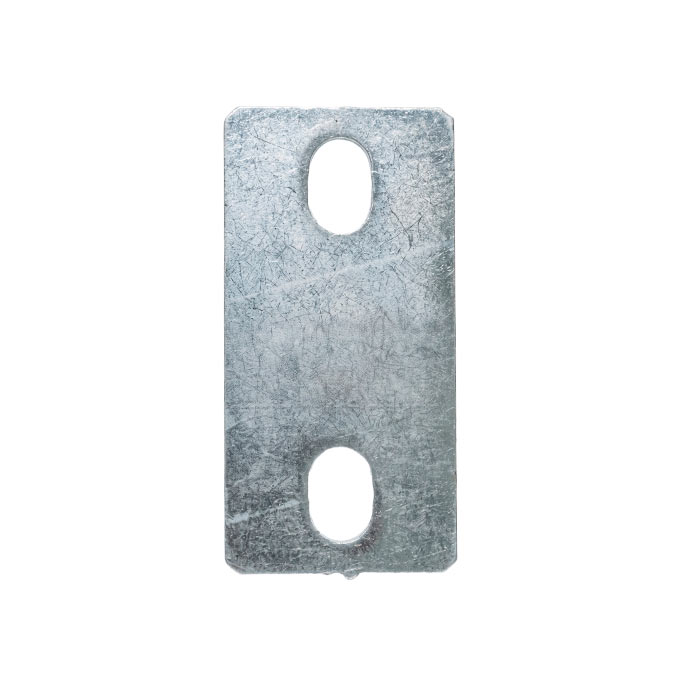

Конструкція пластини розроблена з урахуванням адаптації під різні модифікації коліс. У базовому виконанні вона являє собою плоску оцинковану пластину з двома витягнутими (овальними) отворами, що фіксується за спеціальну поперечну проточку (паз) на кінці вала для надійної осьової фіксації монтажного фланця (який на практиці часто називають маточиною колеса). Для окремих модифікацій вузла також виготовляються пластини з круглими отворами, виконаними зі зміщенням від центральної осі до країв під відповідне розболтування.

Болтове з'єднання забезпечує зручний монтаж і надійне стопоріння від вібрацій. Отвори під болти М8 дозволяють зручно зафіксувати деталь без перекосів різьби. Затягування кріпильних болтів М8х20 безпосередньо в тіло монтажного фланця (маточини) через гроверні шайби створює стабільне зусилля, що запобігає самовільному розкручуванню від вібрацій при роботі агрегату.

Супутні комплектуючі для збирання вузла

При заміні упорної пластини або дефектовці колісного вузла ходового мосту разом із деталями ЗМ120 06.100.009 замовляють:

• Фланець монтажний ЗМ120 06.150.000 (маточину колеса)
• Вал правий у зборі ЗМ120 06.130.000 та піввісь ліву ЗМ120 06.120.000-05
• Корпус підшипника Н026.058 зі сферичним підшипником 11206
• Кріпильні болти М8х20, плоскі та пружинні шайби

Купити пластину колеса ЗМ120 06.100.009 від Заводу Мороза

Замовляючи упорну пластину ЗМ120 06.100.009 напряму від Заводу Мороза, ви отримуєте надійну оцинковану деталь із якісною геометрією, яка повністю відповідає заводським кресленням та гарантує надійну фіксацію ходового вузла.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці проконсультують вас щодо сумісності деталей із вашою модифікацією зерномета та організують оперативну відправку замовлення зі складу виробника!
