Підшипник упорний 8104

Підшипник упорний 8104 механізму підйому ЗМ-60У/90У/120У та ЗМБ

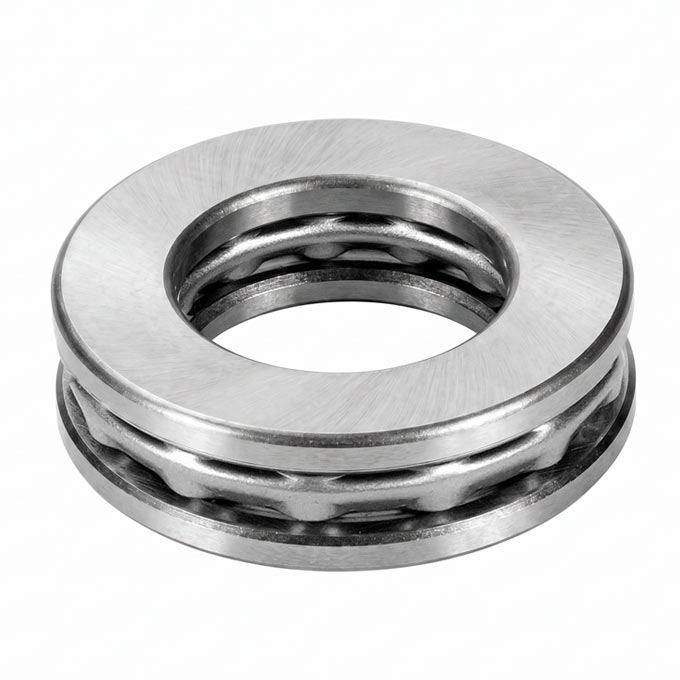

Упорний кульковий підшипник 8104 (ГОСТ 520-2002) - це компактний, але критично важливий контактний елемент кінематики гвинтового механізму підйому сучасних зернометів серій ЗМ та ЗМБ, який також зустрічається в модифікаціях класичних моделей ЗМ чи був впроваджений при оновлені переднього ходу безпосередньо в господарствах. У загальній схемі нашого двоколісного переднього ходу ця деталь виконує функцію головного опорного вузла обертання, який приймає на себе осьове навантаження. Підшипник встановлюється на нижній, гладкий (безрізьбовий) хвостовик підйомного гвинта ЗП 01.070 і розташовується безпосередньо в зоні контакту вала з горизонтальною полицею внутрішньої вилки ЗП 01.040.

Технічні характеристики упорного підшипника 8104

• Стандарт / Маркування: 8104 (згідно з ГОСТ 520-2002)
• Тип: Кульковий, упорний одинарний
• Застосування: Механізм регулювання висоти переднього двоколісного ходу (ЗП 01.020) агрегатів ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Місце встановлення: Нижній хвостовик підйомного гвинта ЗП 01.070
• Кількість на один агрегат: 1 шт
• Супутні фіксуючі елементи: Шайби 20 ГОСТ 11371-68 (2 шт. для обтиснення), шплінт 5х50 ГОСТ 397-79

За своїм інженерним призначенням підшипник 8104 розрахований виключно на сприйняття значних односторонніх осьових (вертикальних) навантажень. У кінематичній схемі механізму підйому він виступає головною точкою опори, через яку статична вага масивної рами передається від гвинта ЗП 01.070 на рухому внутрішню вилку ЗП 01.040.

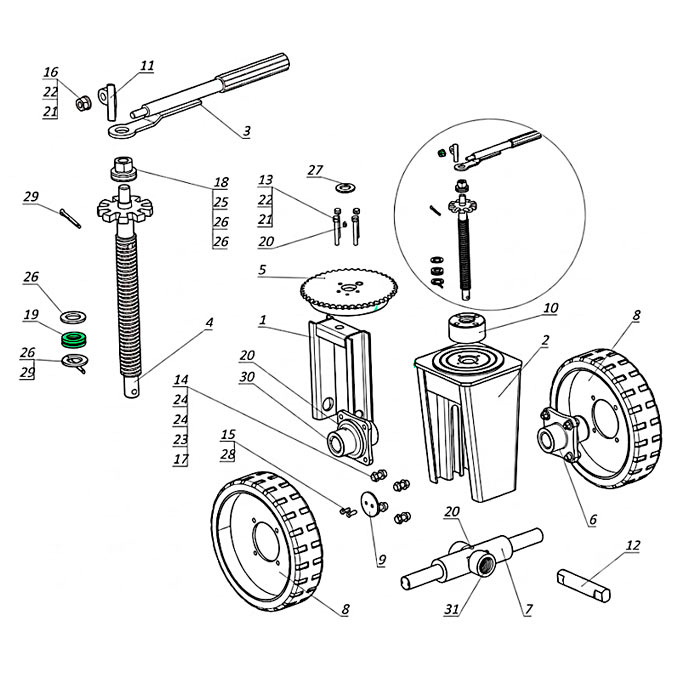

Монтаж цієї деталі вимагає дотримання заводської послідовності збирання - згідно зі схемою модернізованого двоколісного ходу, підшипник встановлюється на гладкий нижній хвостовик гвинта у вигляді «сендвіча» - він затискається між двома плоскими сталевими шайбами, де верхня спирається на перехідний буртик вала, а нижня лягає безпосередньо на горизонтальну полицю внутрішньої вилки. Таке компонування створює ідеально рівні контактні майданчики для обойм підшипника, захищаючи його від перекосів та нерівномірного розподілу тиску.

Знизу вся ця опорна збірка фіксується стопорним шплінтом 5х50, але важливо розуміти, що шплінт не бере участі в утриманні ваги машини - він працює виключно як запобіжник. Його функція полягає в тому, щоб утримати підшипник та шайби на хвостовику гвинта і не дати валу вискочити з отвору вилки, якщо механізатор викрутить гвинтову передачу в крайнє верхнє положення.

Наявність упорного підшипника 8104 кардинально змінює фізику роботи механізму у порівнянні з класичними зернометами. Замість руйнівного точкового тертя «метал по металу» між валом, втулкою та вилкою, підшипник бере весь опір на свої кульки. Це гарантує легке, плавне обертання ручного привода без підклинювань і зривів, дозволяючи оператору без надмірних фізичних зусиль дозовано налаштовувати робочий зазор живильників над поверхнею току.

Суміжні комплектуючі вузла підйому

Оскільки упорний підшипник 8104 працює в жорсткому кінематичному зв'язку з іншими елементами механізму регулювання висоти, під час його заміни чи технічного огляду варто звертати увагу на стан наступних суміжних деталей:

• Гвинт ЗП 01.070
• Вилка внутрішня ЗП 01.040
• Шайба 20 ГОСТ 11371-68 (2 шт.)
• Шплінт 5х50 ГОСТ 397-79

Однією з базових ідей при проектуванні модернізованих зернометів Заводу Мороза є свідома відмова від використання рідкісних або специфічних деталей там, де це не виправдано інженерною необхідністю. Ми конструюємо вузли з максимальною орієнтацією на застосування сучасних, стандартизованих та широко поширених деталей-розхідників.

Упорний підшипник 8104 - це яскравий практичний приклад такого підходу. Це звичайна, масова деталь, і якщо в процесі інтенсивної роботи на току (наприклад, через систематичне масляне голодування або критичне перевантаження) підшипник розсипався, вам не доведеться зупиняти навантаження зерна і днями чекати на доставку «унікальної» запасної частини із заводу. Такий підшипник завжди повинен бути в наявності у найближчому автомагазині, не кажучи вже про ремонтні запаси самого механізатора чи майстерню господарства, адже він масово застосовується як в автомобільній, так і в різноманітній аграрній техніці. Подібна ремонтопридатність є критично важливою у розпал сезону. Використання стандартизованих витратних комплектуючих дозволяє механізатору здійснити заміну зруйнованого елемента буквально "на місці", швидко повернувши механізму підйому початкову плавність обертання та уникнувши дорогих простоїв техніки.

Купити упорний підшипник 8104 у складі ремонтного комплекту

Хоча сам упорний підшипник 8104 є загальнодоступною деталлю, його руйнування рідко минає безслідно для сусідніх елементів. Якщо підшипник розсипався під навантаженням, сталеві опорні шайби часто деформуються або вигинаються, а стопорний шплінт може бути зрізаний чи загублений. Тому для технічно грамотного та швидкого відновлення вузла ми рекомендуємо купувати не один підшипник, а замовляти його у вигляді готового монтажного комплекту, куди як мінімум входять дві опорні шайби (Шайба 20) та новий шплінт (5х50). Крім того, варто ретельно оглянути нижній хвостовик гвинта ЗП 01.070 та горизонтальну полицю внутрішньої вилки - якщо тривала робота зі зруйнованим підшипником призвела до глибокої виробітки металу на самому валу, проста заміна підшипника вже не допоможе - він бовтатиметься на злизаній осі. У таких випадках на Заводі Мороза ви можете одразу придбати новий силовий гвинт, внутрішню вилку або ж повністю укомплектований підйомний вузол переднього ходу в зборі, щоб закрити питання ремонту комплексно.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми детально розбираємося в технічних нюансах машин різних років випуску і допоможемо знайти оптимальні деталі з урахуванням конструктивних особливостей саме вашого зерномету. Отримуйте всі необхідні запчастини з одних рук, щоб повернути механізму підйому легкість обертання та назавжди позбутися заклинювань.
