Підшипник 11206 (1207К + Н207)

Підшипник 11206 (1207К + Н207) кульковий сферичний із закріпною втулкою

Підшипник 11206 - це спеціалізований самовстановлюваний опорний вузол, який масово застосовується у силових передачах, ходових частинах та редукторах різноманітної сільськогосподарської техніки. Його головне інженерне призначення полягає в забезпеченні надійного та стабільного обертання валів навіть в умовах значних вібрацій, динамічних перекосів та високих радіальних навантажень.

На відміну від більшості стандартних підшипників кочення, ця деталь має дві конструктивні переваги. По-перше, завдяки сферичній формі доріжки кочення зовнішнього кільця, підшипник здатен самовстановлюватися - він легко компенсує неточності монтажу, прогини вала чи порушення співвісності посадкових місць, уникаючи при цьому критичного заклинювання механізму чи руйнування сепаратора. По-друге, особливістю цієї моделі є наявність інтегрованої розрізної конічної втулки, що комплектується шліцьовою гайкою та багатолапчастою стопорною шайбою - такий механізм дозволяє жорстко та надійно монтувати підшипник на абсолютно гладкий вал діаметром 30 мм у будь-якій потрібній точці, повністю виключаючи необхідність виточування спеціальних упорних буртиків на осі або створення канавок під стопорні кільця.

Класичне маркування 11206 (за ГОСТ 8545-75) позначає підшипниковий вузол у зборі (підшипник + втулка), розрахований на посадку безпосередньо на 30-міліметровий вал (при цьому його зовнішній діаметр становить 72 мм). Сучасний міжнародний стандарт (ISO) підходить до цього інакше та маркує кожен елемент комплекту окремо. Оскільки для фіксації на валу 30 мм використовується закріпна втулка H207, яка має власну товщину стінок, її зовнішній посадковий діаметр збільшується до 35 мм. Відповідно, на цю втулку монтується підшипник із розширеним внутрішнім конічним отвором 35 мм, що за стандартом ISO позначається як 1207K (де літера «K» вказує на конусність). Тому правильним і повноцінним міжнародним аналогом вітчизняного вузла 11206 є комплект із двох деталей - підшипника 1207K та закріпної втулки H207.

Технічні характеристики підшипника 11206 (1207K + H207)

• Тип деталі: Підшипник кульковий, радіальний, сферичний дворядний із закріпною втулкою
• Внутрішній діаметр (посадка на вал): 30 мм
• Зовнішній діаметр (посадка в корпус): 72 мм
• Ширина підшипника (B): 17 мм
• Загальна довжина із закріпною втулкою (L): 29 мм
• Динамічна вантажопідйомність (C): 16 кН
• Вага: 0,44 кг

Хоча здатність до самовстановлення забезпечується сферичною формою зовнішнього кільця, саме наявність двох паралельних рядів кульок визначає високу несучу здатність цього підшипника. Така конструкція дозволяє рівномірно розподілити тиск від робочого вала на більшу площу - завдяки цьому відносно компактний підшипник шириною всього 17 мм здатен витримувати солідне динамічне навантаження близько 16 кН (понад 1,5 тонни). Це є особливо важливим параметром для важких вузлів сільгосптехніки, де підшипник бере на себе вагу конструкції одночасним впливом постійного натяга приводних пасів чи ланцюгів.

Оскільки базовий підшипник 11206 має відкриту конструкцію (без вбудованих захисних шайб), його довговічність безпосередньо залежить від правильної організації посадкового місця. У кінематичних схемах, наприклад, зернометів, цей підшипник завжди встановлюється всередині масивних чавунних корпусів та обов'язково закривається гумовими манжетами (сальниками) і кришками для надійного захисту від пилу.

Щодо технічного обслуговування, то змащування такого підшипникового вузла здійснюється густими консистентними мастилами (заводські інструкції рекомендують використовувати класичний солідол або сучасне мастило Літол-24). Мастило нагнітається через прес-маслянку, розташовану на зовнішньому корпусі вузла, при цьому за правилами експлуатації воно має заповнювати від 1/3 до 1/2 вільного об'єму підшипникової камери, щоб уникнути перегріву та видавлювання сальників під час роботи.

Застосування підшипника 11206 (1207K + H207)

Завдяки унікальному поєднанню високої вантажопідйомності, здатності компенсувати перекоси та простоті монтажу на гладкий 30-міліметровий вал, цей підшипник став стандартом для силових передач зернообробної техніки. У кінематичній схемі різних машин його кількість може варіюватися від 1 до 14. Найчастіше деталь зустрічається у таких складальних одиницях:

• Хід задній (механізм приводу ведучих коліс ЗМ) ЗП 01.220 - 4 шт
• Кришка з редукторами / редуктори живильників (нижня головка ЗМ) ЗП 02.300 - 6 шт
• Транспортер завантажувальний (верхня головка ЗМ) ЗП 02.000 - 2 шт
• Контрпривід (проміжний вал ЗМ) ЗП 04.000 - 2 шт. (на класичних ЗМ)
• Транспортер відвантажувальний (очищувач вороху ОВС-25) ОВИ 04.000 - 1 шт

Опора ходової частини зерномета

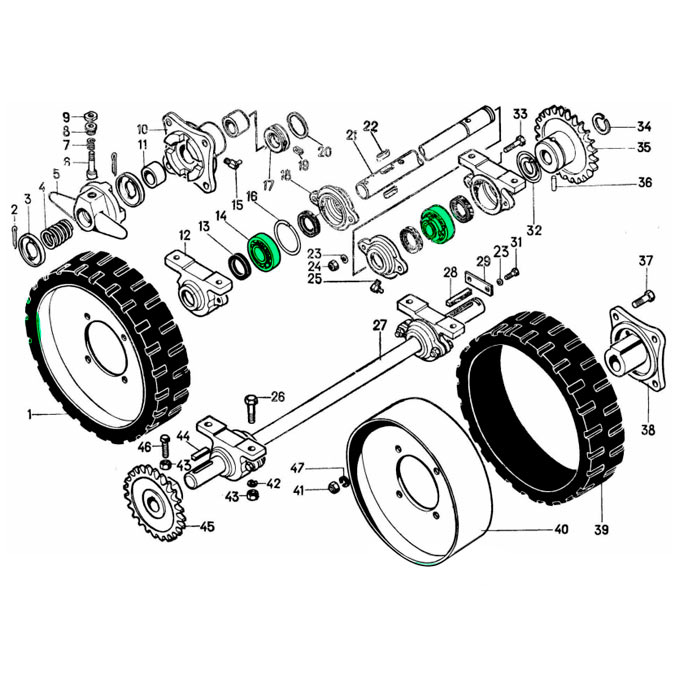

У механізмі заднього ходу працюють одразу чотири підшипники 11206 (по два на кожне колесо) - вони встановлюються всередину масивних чавунних корпусів Н 026.058, які жорстко кріпляться до рами машини. Через ці підшипники проходять сталеві півосі ведучих коліс - і саме використання закріпної конічної втулки тут є найбільш доцільним, бо вона дозволяє надійно зафіксувати підшипник безпосередньо на гладкій півосі, без необхідності виточувати на ній упорні буртики. У цьому вузлі підшипники беруть на себе всю масу задньої частини машини та передають тягове зусилля від редуктора самопересування.

Нижня головка транспортера (кришка з конічними редукторами) зерномета

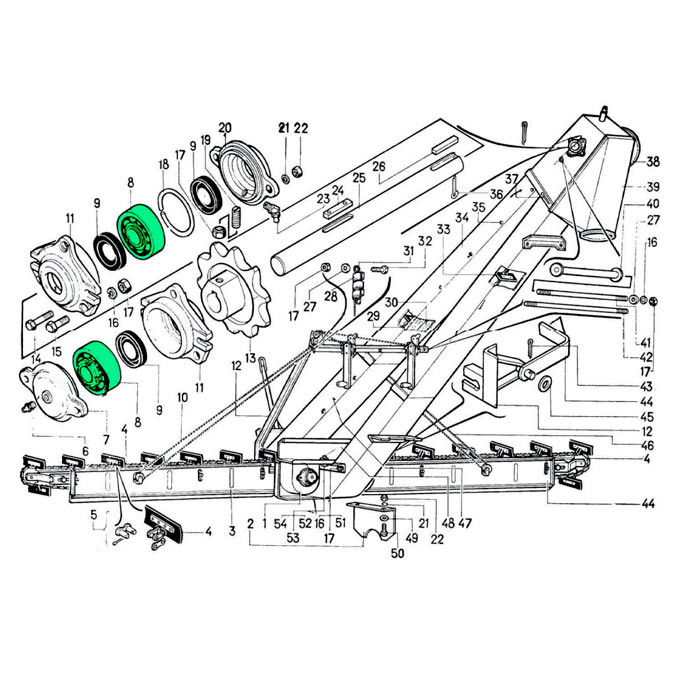

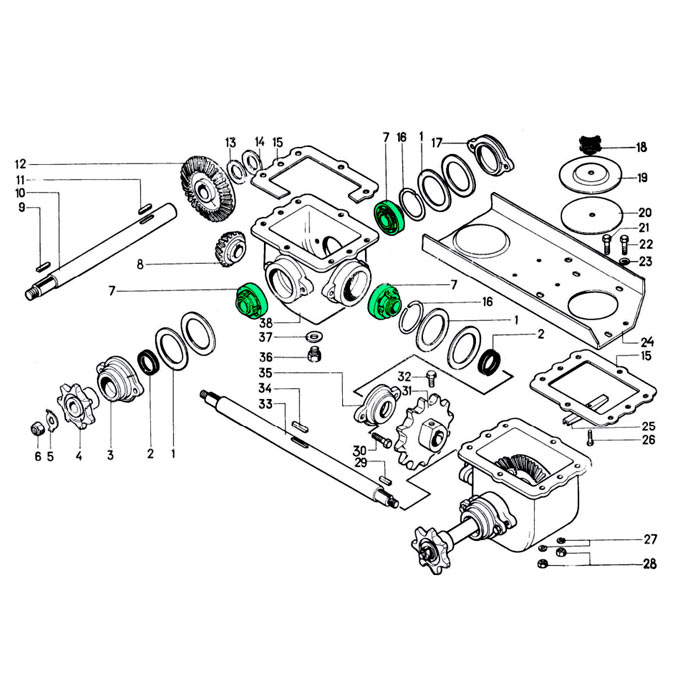

Це найбільш технічно складний і насичений цими деталями вузол - тут їх встановлено шість штук. Вони розташовані всередині нижньої головки скребкового транспортера і є базовими опорами для валів конічних редукторів, які передають обертання від центрального вала на бічні крила (живильники). Здатність підшипника до самовстановлення та можливість його переміщення по валу завдяки втулці відіграють тут ключову роль - це дозволяє механізатору ідеально точно виставити вали для правильного зачеплення конічних шестерень (із зазором 0,1-0,35 мм), уникаючи їх перекосу та заклинювання.

Привід завантажувального транспортера (верхня головка зерномета)

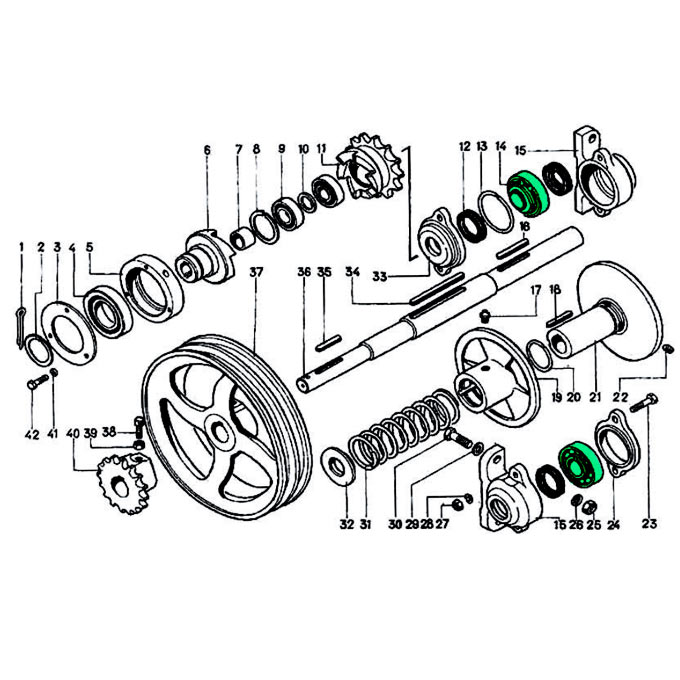

Ще два підшипники 11206 відповідають за обертання головного приводного вала на верхній головці завантажувального транспортера. На відміну від заднього ходу, тут вони монтуються у спеціальні чавунні корпуси Н 026.085. Вони утримують вал, на якому розташовані привідні зірочки скребкового ланцюга та запобіжна фрикційна муфта. Дворядне виконання підшипника чудово справляється з постійним динамічним навантаженням від натягу довгого скребкового ланцюга.

Робота у вузлі контрпривода зернометів ЗМ-60/60А

На класичних моделях зернометів (типу ЗМ-60) пара підшипників 11206 забезпечує стабільне обертання проміжного вала контрпривода. Як і в ходовій частині, вони встановлюються в універсальні корпуси Н 026.058, але один з них йде глухому виконанні (з кришкою Н.026.226). Тут підшипник компенсує великі радіальні навантаження, що виникають від одночасного натягу клинових приводних ременів та роликових ланцюгів, запобігаючи прогину центральної осі.

Опора відвантажувального транспортера ОВС-25

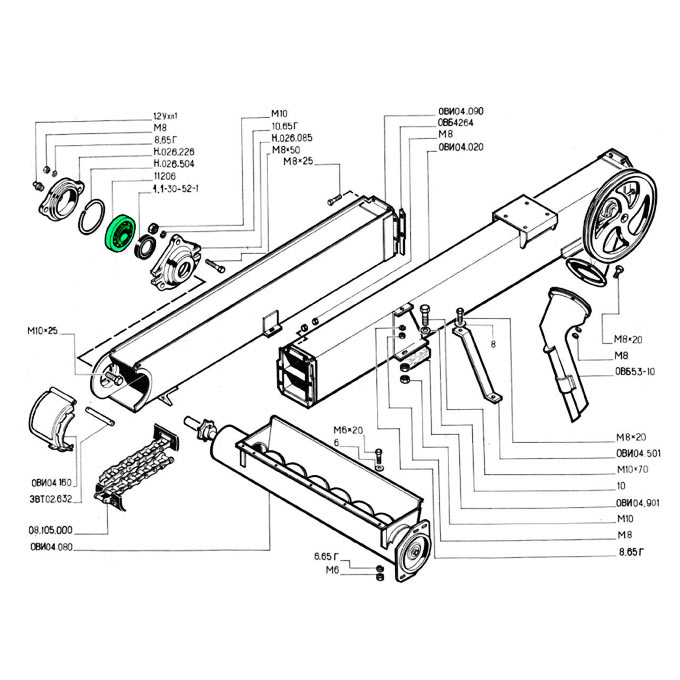

В очищувачах вороху типу ОВС-25 цей підшипник застосовується точково, але у вкрай навантаженій зоні - у відвантажувальному транспортері ОВИ 04.000. Тут він слугує надійною базою для вала, що приводить у рух ланцюговий скребковий транспортер, який відповідає за виведення очищеного матеріалу з машини. Підшипник монтується у специфічний чавунний корпус Н 026.085, комплектується розпірним кільцем Н 026.504 та фіксується відкритою наскрізною кришкою Н 026.163 з армованою гумовою манжетою для захисту від пилу. Наявність конічної втулки у підшипнику 11206 дозволяє зручно та жорстко зафіксувати робочий вал, що постійно сприймає значні радіальні навантаження від натягу скребкового ланцюга.

Купити підшипники 11206 (1207K + H207) на Заводі Мороза

Надійний підшипниковий вузол - це основна умова для безперебійної та довговічної роботи будь-якої силової передачі. Вирішивши купити підшипник 11206 (комплект 1207K + H207 за сучасним стандартом), ви отримуєте надійний самовстановлюваний вузол, який ідеально підходить на гладкий 30-міліметровий вал та здатний безперебійно витримувати високі динамічні навантаження і компенсувати перекоси осей.

Проте ми, як виробники сільськогосподарської техніки та обладнання, чудово розуміємо, що для швидкого та ефективного ремонту техніки в умовах господарства часто буває недостатньо замінити лише сам підшипник. Зношуванню піддаються також гумові ущільнення, а іноді й самі посадочні місця. Саме тому Завод Мороза пропонує зручне готове рішення - постачання повністю укомплектованих підшипникових вузлів у зборі. Залежно від конструкції вашого механізму, ми зберемо індивідуальний комплект - акуратно встановимо підшипник у відповідний корпус, підберемо необхідні розпірні кільця, надійно захистимо вузол новими армованими манжетами (сальниками) та закриємо його глухими чи наскрізними кришками. Такий комплексний підхід гарантує стовідсоткову сумісність елементів, правильні монтажні зазори та суттєво економить ваш час на пошук дрібних деталей.

Звертайтеся до нашого відділу продажу для фахової технічної консультації та точного підбору комплектації. Обирайте надійні підшипники 11206 або професійно зібрані вузли та комплекти безпосередньо від виробника, щоб на 100% відновити заводську кінематику вашої сільськогосподарської техніки та забезпечити їй стабільну роботу за будь-яких умов експлуатації!
