Пружина ЗП 01.612 (комплект) для ЗМ-60У/90У/120У

Пружина ЗП 01.612 модернізованого стрічкового гальма (комплект)

Пружина ЗП 01.612 - це головний силовий пружний елемент модернізованого стрічкового гальма тримера, яким оснащуються сучасні зерномети серій ЗМ-60У, ЗМ-90У та ЗМ-120У нашого виробництва. Її базове інженерне завдання полягає у створенні постійного розрахункового зусилля для жорсткого затискання гальмівної стрічки навколо барабана, що забезпечує надійну фіксацію масивного тримера та унеможливлює його самовільний поворот під впливом вібрацій та віддачі потоку зерна.

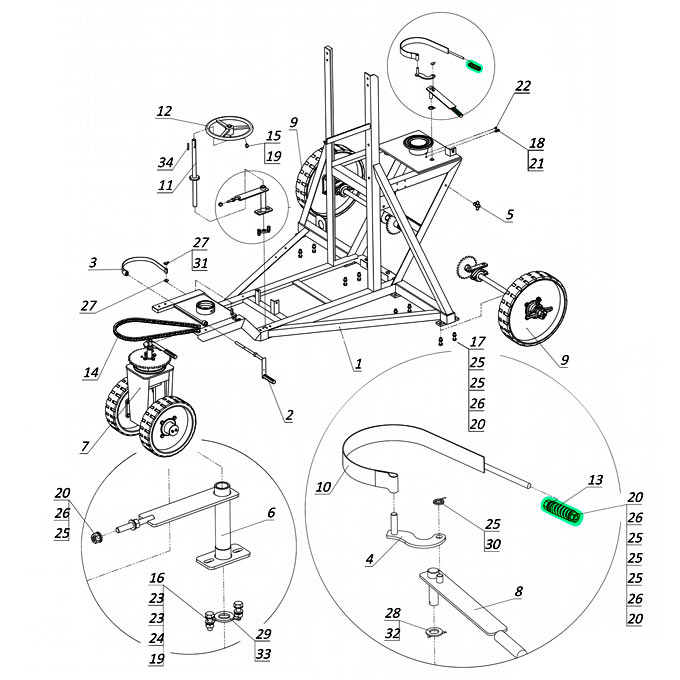

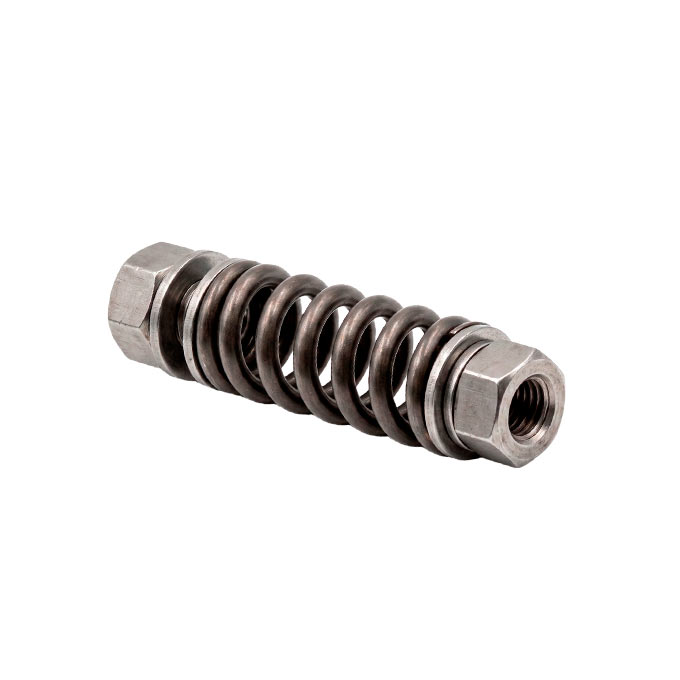

Ця пружина монтується безпосередньо на подовжений прямий хвостовик самої гальмівної стрічки, а для правильного встановлення та можливості точного налаштування робочого зусилля вона формує єдиний натяжний комплект. У цей монтажний вузол, окрім самої пружини ЗП 01.612, також входять стандартизовані елементи фіксації - плоскі опорні шайби М12 (ГОСТ 11371-68), пружинні шайби-гровери М12 (ГОСТ 6402-70) та дві регулювальні гайки М12 (ГОСТ 5915-70). Саме цей комплект деталей, накручений на різьбу хвостовика стрічки, створює надійну базу для упору пружини. Обертаючи ці гайки, механізатор стискає або відпускає пружину, точно виставляючи необхідний робочий натяг та зазор без використання складних проміжних штоків чи примхливих сферичних шайб, що були обов'язковими для класичних моделей техніки.

Технічні характеристики комплекту пружини ЗП 01.612.000

• Каталожний номер базової деталі: ЗП 01.612.000
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У (вузол стрічкового гальма тримера)
• Тип дії: Прямий лінійний стиск
• Стандартні вироби у збірці: гайка М12 (ГОСТ 5915-70), шайба плоска 12 (ГОСТ 11371-68), шайба пружинна 12 (ГОСТ 6402-70)

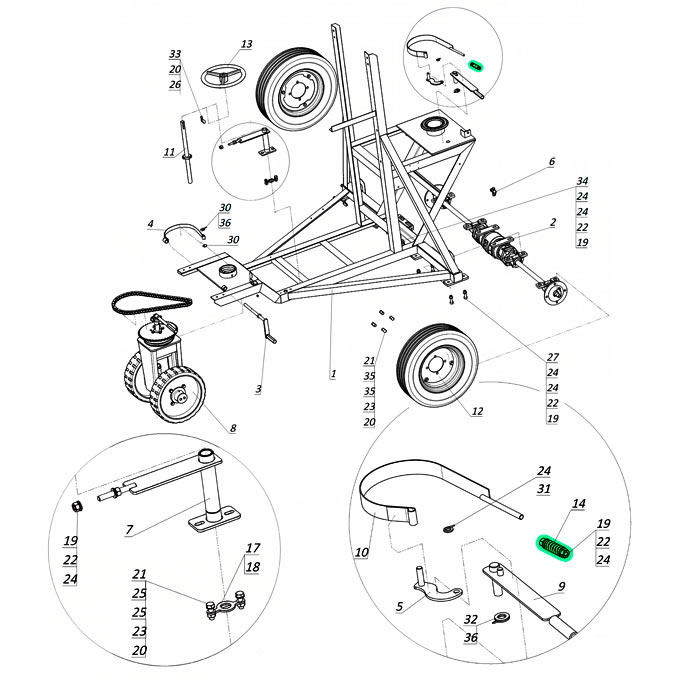

У модернізованому вузлі фіксації тримера ми спростили загальну кінематику системи. Пружина встановлюється безпосередньо на видовжений прямий різьбовий хвостовик самої гальмівної стрічки - таке інженерне рішення дозволило виключити з конструкції проміжний напрямний шток та специфічну сферичну шайбу-шарнір, які були обов'язковими елементами на машинах попередніх поколінь. Зусилля тепер передається лінійно, що зменшує ймовірність перекосів пружини та заклинювання механізму під час роботи.

Перехід на систему прямої дії зробив вузол більш ремонтопридатним. Для регулювання натягу та створення опорної бази пружини використовуються виключно стандартизовані металовироби - звичайні шестигранні гайки М12, плоскі шайби та гровери. Зменшення кількості специфічних замовних деталей спрощує процес обслуговування агрегату на току і якщо під час розбирання чи налаштування гальма загубиться гайка або шайба, механізатору не потрібно зупиняти роботу та чекати на доставку оригінальної заводської запчастини. Усі необхідні елементи для фіксації пружини є стандартними, їх можна швидко знайти у майстерні господарства або придбати в будь-якому господарському магазині, що зводить час простоїв техніки до мінімуму.

Супутні деталі пружини ЗП 01.612.000

Для повноцінного обслуговування або капітального оновлення механізму фіксації тримера треба проводити перевірку наступних деталей:

• Ручка гальма ЗП 01.150
• Стрічка гальмівна ЗП 01.241 (для ЗМ-60У/90У) або ЗП 01.242 (для ЗМ-120У)
• Важіль гальма ЗП 01.000.2.2
• Елементи фіксації (регулювальні гайки, шайби, шплінти)

У модернізованому механізмі всі ці деталі працюють у тісному кінематичному зв'язку. Експлуатаційна практика доводить, що найчастіше поломки виникають через людський фактор, коли вузол працює туго і оператор докладає надмірних фізичних зусиль, намагаючись повернути масивний тример. У нашій оновленій системі зусилля від ручки передається на стрічку через посилений плоский важіль чітко та лінійно, що повністю виключає паразитні кутові перекоси. Водночас робоча пружина монтується безпосередньо на прямий видовжений хвостовик гальмівної стрічки, тому вона стискається строго по осі і не вигинається дугою навіть при недбалих ривках. Це робить керування інтуїтивно зрозумілим - механізатор відчуває м'який і чіткий хід ручки до повного розгальмування, що природним чином вберігає деталі від деформацій, а саму стрічку - від передчасного стирання чи розриву.

Оскільки зношення або деформація хоча б одного елемента впливає на загальну точність та жорсткість фіксації тримера, бажано замовляти ці деталі єдиним готовим комплектом у зборі. Одночасне встановлення нової ручки, стрічки прямої дії, важеля та пружини позбавить вас від проблем, гарантуючи ідеальну сумісність контактних площин та довговічну і безпечну роботу всього поворотного механізму на току.

Купити комплект пружини стрічкового гальма ЗП 01.612 від Заводу Мороза

Надійність механізму фіксації тримера залежить від здатності пружини зберігати свою розрахункову жорсткість протягом багатьох напружених сезонів. Завод Мороза приділяє особливу увагу якості таких силових пружних елементів - наші пружини ЗП 01.612 виготовляються з правильного пружинного дроту із суворим дотриманням технології навивки та термічної обробки. Завдяки цьому деталь не «сідає» під постійним навантаженням і стабільно генерує зусилля, необхідне для фіксації барабана. А перехід на модернізовану кінематику прямої дії гарантує, що пружина працює виключно на лінійне стискання і більше не вигинається дугою через перекоси проміжних деталей, як це часто траплялося на класичних моделях.

Ви можете замовити як саму пружину, так і готовий натяжний комплект із необхідними стандартизованими металовиробами (регулювальними гайками та шайбами М12), або ж придбати повністю зібраний модернізований вузол стрічкового гальма ЗП 01.140, укомплектований стрічкою прямої дії та посиленим важелем.

Звертайтеся до нашого відділу продажу для підбору комплектуючих. Ми глибоко розуміємо конструктивні відмінності техніки різних поколінь і виробників та гарантуємо точну сумісність кожної замовленої деталі з вашим агрегатом. Встановлюйте перевірені інженерні рішення безпосередньо від виробника, щоб ремонт перетворився на просте технічне обслуговування, а ваш тример надійно фіксувався без жодних заклинювань чи втрат жорсткості!
