Рама зерномета ЗМ-120У (ЗП 01.010А)

Рама зерномета ЗМ-120У (ЗП 01.010А)

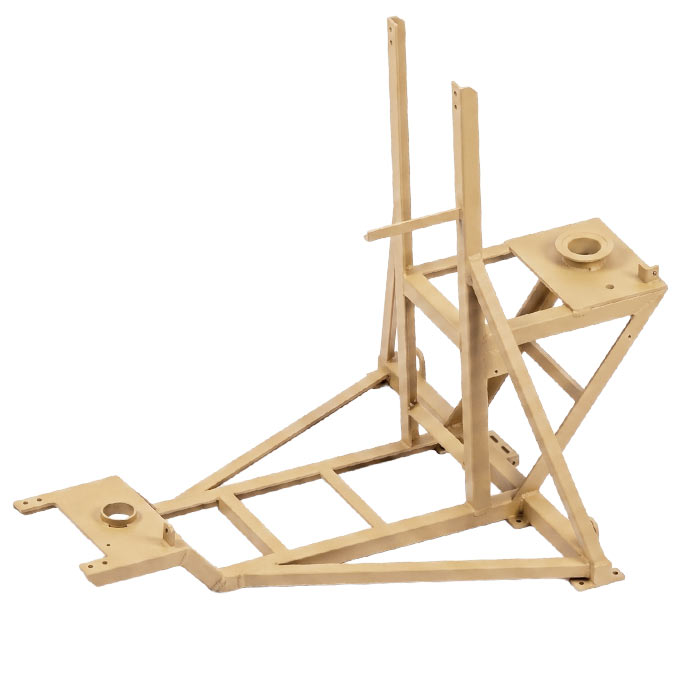

Рама ЗП 01.012 А - це найміцніша несуча металоконструкція в нашій лінійці, яка розроблена спеціально як базова платформа для найпотужнішого зерномета ЗМ-120У нашого виробництва. У загальній кінематичній схемі агрегату ця масивна деталь виконує функцію головного просторового каркаса, який надійно консолідує всі ходові, приводні та великогабаритні робочі системи в єдиний злагоджений механізм. Оскільки модель розрахована на інтенсивну перевалку великих об'ємів зерна (120 т/год), вона несе на собі найважче обладнання (ширший завантажувальний транспортер, масивний тример), тому конструкція рами від початку спроєктована з максимальним інженерним запасом міцності для роботи в екстремальних і важких умовах.

Головною конструктивною відмінністю рами ЗМ-120У від молодших та класичних моделей є переосмислена архітектура посадкових місць у хвостовій частині. Якщо раніше базою слугували кріплення під класичний габаритний механізм самопересування (ЗП 07.000), то ця платформа штатно адаптована під сучасний задній хід із вбудованим диференціалом (3М120 06.100.000-01 СБ) та відповідні посадкові місця для компактних мотор-редукторів. Така змінена конфігурація кріплень дозволяє раціонально розподілити вагу агрегату, покращити його балансування та забезпечити легке маневрування машини масою понад 1,5 тонни навіть на складних поверхнях.

Сама платформа є надзвичайно довговічною - завдяки використанню товстостінного металопрокату та посиленій геометрії розкосів, рама впевнено чинить опір високим динамічним навантаженням на злам та скручування, які виникають під час руху нерівним майданчиком току. Цей жорсткий фундамент гарантовано зберігає ідеальну прямолінійність конструкції та вивірену співвісність усіх валів і приводних пасів, запобігаючи вібраціям та перекосам протягом багатьох років інтенсивної експлуатації.

Технічні характеристики рами ЗМ-120У (ЗП 01.012 А)

• Каталожний номер / Маркування: ЗП 01.012 А
• Тип деталі: Посилена базова несуча платформа (зварна металоконструкція)
• Застосування: Зерномети ЗМ-120У та їхні бункерні модифікації ЗМБ-120У
• Ключова відмінність: Адаптована посадкова геометрія під задній міст із диференціалом та пневматичні колеса
• Матеріал: Збільшений переріз товстостінного профільного прокату (вуглецева конструкційна сталь)

Геометрія рами ЗП 01.012 А продиктована високими масо-габаритними параметрами робочого обвісу 120-ї моделі ЗМ. Оскільки машина розрахована на перевалку 120 тонн зерна на годину, вона оснащується широким завантажувальним елеватором та найважчим тримером у лінійці. Щоб компенсувати зміщений центр ваги та статичний тиск, металоконструкція зварена як наджорстка просторова ферма з додатковими розкосами у зонах максимального напруження на злам.

Головна конструктивна унікальність цієї платформи зосереджена у хвостовій зоні. Якщо класичні рами мали майданчики під громіздкий редуктор самопересування, то тут посадкова геометрія повністю змінена - хвостові кріплення штатно відкалібровані під встановлення сучасного заднього ходу зі вбудованим диференціалом (3М120 06.100) та компактних незалежних мотор-редукторів. Більше того, ця рама розрахована на агрегатування із пневматичними колесами на фланцях (ЗП120 06.000), що кардинально змінює фізику гасіння вібрацій і дозволяє важкому агрегату плавно долати технологічні пороги току без руйнівних ударів по зварних швах.

Передня консоль платформи традиційно має звуження для монтажу двоколісного балансирного ходу (ЗП 01.020), проте вона також отримала інтегровані кріплення під механізм постійно замкнутого стрічкового гальма (стрічка ЗП 01.000.1, важіль ЗП 01.000.2 та рукоятка ЗП 01.000.1.2).

Верхній п'єдестал (надбудова) зварений у промислових кондукторах - це важливо для машин такої потужності, адже найменше відхилення в лінійності опор призведе до перекосу швидкісних контрприводів. Ідеальна площинність рами ЗМ-120У гарантує повну співвісність усіх робочих валів, запобігаючи скиданню ланцюгів чи спалюванню клинових ременів під максимальним навантаженням.

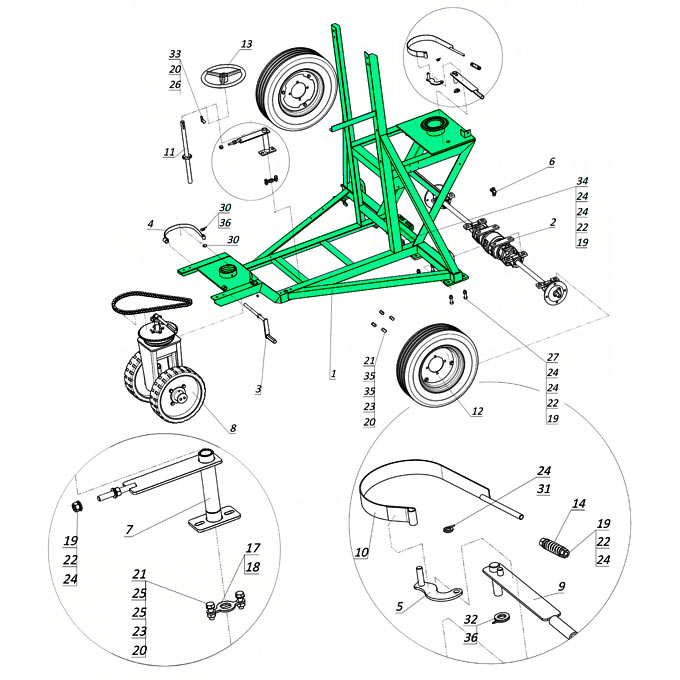

Суміжні вузли та комплектуючі рами ЗМ-120У

Оскільки платформа ЗП 01.012 А виступає центральною несучою базою для найпотужнішого агрегату в лінійці, на неї монтується відповідна посилена контактна група деталей. До основних суміжних вузлів рами належать:

• Хід передній 2-колісний ЗП 01.020
• Диференціал ходу в зборі ЗМ120 06.100.000-01
• Пневмоколеса з фланцем ЗП120 06.000.100 СБ (2 шт.)
• Вузли рульового керування (опора керма ЗП 01.011.3, штурвал ОВИ 01.022.006, вал-зірочка ЗП 01.330 та приводний ланцюг ПР-19,05-31,8)
• Елементи стрічкового гальма переднього ходу - металева стрічка ЗП 01.000.1, важіль ЗП 01.000.2 та рукоятка ЗП 01.000.1 (встановлюються на спеціально підготовлені посадкові місця рами)

Те, що для молодших серій зернометів часто є опціональною модернізацією під індивідуальне замовлення, в архітектурі рами ЗМ-120У закладено як заводський стандарт. Перевалка 120 тонн зерна на годину генерує високочастотну вібрацію від швидкісних приводів та важкого завантажувального елеватора. Щоб значно зменшити втому металу та унеможливити розрив зварних швів, платформа ЗП 01.012 А має інтегровані сталеві «косинки» у всіх критичних вузлах сполучення центральних балок із вертикальними стійками. У поєднанні з пневматичними шинами ЗП120 06.000, які діють як потужний первинний демпфер, рама практично ізолюється від руйнівних ударних хвиль під час роботи та переїздів.

Індивідуальні рішення та адаптація під підприємство

Попри те, що рама ЗМ-120У є серійним виробом, її просторова архітектура дозволяє реалізовувати глибокі індивідуальні рішення для специфічних технологічних процесів великих господарств та елеваторів. Класичним прикладом такої адаптації є модифікація платформи під бункерне виконання (ЗМБ-120У) - у цьому варіанті стандартна передня геометрія рами перепроєктовується і замість стандартних кріплень під скребкові живильники розраховується більш масивний майданчик для встановлення приймального бункера великого об'єму.

Зважаючи на те, що маса такого агрегату значно перевищує 1,5 тонни, інженери Заводу Мороза можуть індивідуально доопрацювати несучу конструкцію під ваші конкретні реалії. За потреби ми можемо змінити висоту опорних стійок, щоб ідеально вписати машину в нестандартні габарити воріт ваших старих зерноскладів, або ж доукомплектувати раму спеціальними посиленими буксирувальними пристроями (дишлами) для безпечного та швидкого транспортування техніки між віддаленими майданчиками вашого агрокомплексу.

Купити посилену раму ЗМ-120У та готові агрегати від Заводу Мороза

Багаторічний виробничий досвід Заводу Мороза базується на постійному діалозі з інженерами агропідприємств та аналізі зворотного зв’язку з реальних умов експлуатації. Проєктуючи базові металоконструкції для високопродуктивної техніки, ми враховуємо жорстку специфіку роботи на перевантажених токах та елеваторах. Рама ЗП 01.012 А є прямим результатом такого підходу, де кожне посилення профілю чи зміна геометрії посадкових місць продиктовані практичною необхідністю та векторами реальних навантажень.

Прийнявши рішення купити нову посилену раму ЗМ-120У, ви інвестуєте в надійний просторовий фундамент, який витримає екстремальні умови інтенсивної перевалки зерна. Ми пропонуємо гнучкий формат співпраці - у нас можна замовити як окрему несучу платформу для капітального відновлення вашої машини, так і готові ходові чи приводні вузли, або ж придбати повністю укомплектований новий агрегат. Завдяки замкненому циклу виробництва ми реалізуємо як машини у стандартному заводському виконанні, так і техніку, глибоко модифіковану під індивідуальні технологічні потреби вашого підприємства.

Звертайтеся до нашого технічного відділу для обговорення ваших завдань! Ми розбираємося в архітектурі зернометів різних брендів та поколінь до найменших дрібниць і допоможемо підібрати комплектуючі, які гарантовано підійдуть саме вашій машині. Замовляйте міцні металоконструкції від безпосереднього виробника, щоб забезпечити своїй техніці прогнозовану роботу, високу ремонтопридатність та максимальну віддачу впродовж багатьох робочих сезонів.
