Рама зерномета ЗМ-60/60А (ЗП 01.010А)

Рама зерномета ЗМ-60/60А (ЗП 01.010А)

Рама ЗП 01.010А - це базова несуча металоконструкція класичних зернометів серії ЗМ-60, ЗМ-60А та їхніх модифікацій. У загальній кінематичній та структурній схемі агрегату вона виконує роль головного просторового «скелета», на який монтуються абсолютно всі робочі та приводні вузли машини. Безпосередньо до рами кріпляться передній (ЗП 01.020) та задній (ЗП 01.220) ходи, механізми самопересування, завантажувальний транспортер, тример, шафа керування, контрприводи та електромотори. Головне інженерне завдання рами - забезпечити жорстку геометричну фіксацію всіх механізмів, витримувати їхню статичну вагу та ефективно протистояти постійним динамічним, вібраційним і скручувальним навантаженням під час пересування машини нерівними майданчиками току.

Конструктивно рама ЗП 01.010А являє собою масивну зварну конструкцію, виготовлену з міцного сталевого прокату. Зважаючи на те, що ця металоконструкція належить до класичної техніки попередніх поколінь, а наше серійне виробництво наразі орієнтоване на випуск посилених модернізованих моделей (ЗМ-60У/90У/120У), ми не тримаємо готові рами старого зразка у постійному складському запасі. Виготовлення рами ЗП 01.010А на Заводі Мороза здійснюється виключно під індивідуальне замовлення - це гарантує суворе дотримання оригінальних креслень, використання свіжого якісного металу та точне збереження геометрії всіх посадкових місць, що необхідно для правильного перенесення вцілілих вузлів з вашої старої машини на нову несучу базу.

Технічні характеристики рами ЗП 01.010А

• Каталожний номер / Маркування: ЗП 01.010А
• Тип вузла: Базова несуча зварна металоконструкція
• Застосування: Зерномети класичних серій ЗМ-60, ЗМ-60А
• Маса виробу: 116,5 кг
• Матеріал: Конструкційна вуглецева сталь (профільний та листовий прокат)

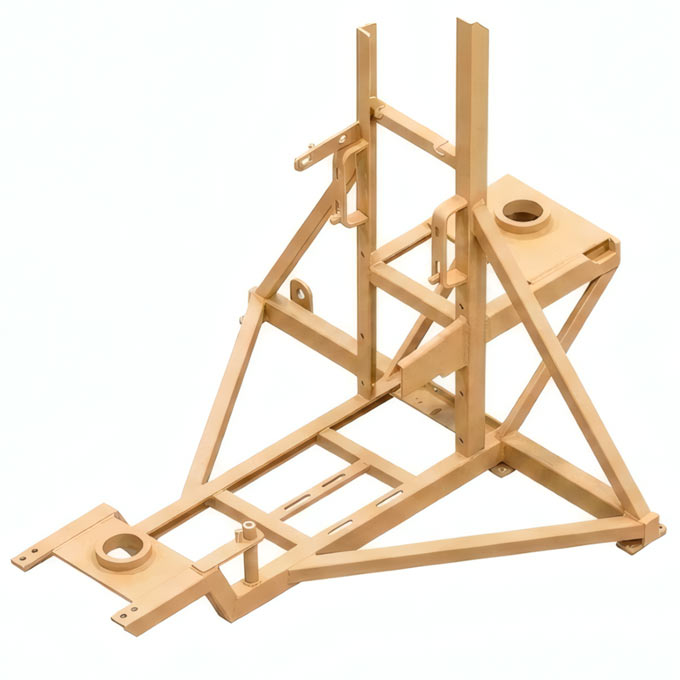

Рама ЗП 01.010А конструктивно формується як жорстка просторова ферма, зварена з товстостінних сталевих профілів - швелерів, кутників та прямокутних труб. Така геометрична конфігурація розрахована на постійне сприйняття високих динамічних навантажень на скручування та злам, які неминуче виникають під час маневрування та переміщення агрегату масою понад 1,3 тонни нерівними поверхнями майданчиків. Заводське зварювання рами виконується з дотриманням технології у спеціальних кондукторах, що забезпечує ідеальну площинність базових майданчиків та точну співвісність усіх кріпильних отворів.

У нижній частині рами рознесені точки опори для монтажу елементів ходової бази. У хвостовій зоні передбачені горизонтальні монтажні майданчики, до яких болтовими з'єднаннями жорстко кріпляться чавунні корпуси підшипників півосей задніх коліс (ЗП 01.220) та фіксується двошвидкісний редуктор механізму самопересування агрегату (ЗП 07.000). Передня частина металоконструкції завужується і формує посилений вузол, який виступає монтажною базою для приєднання напрямної системи переднього ходу (ЗП 01.020).

Верхня надбудова рами утворена системою вертикальних опор та похилих розкосів. Вона слугує надійним п'єдесталом для встановлення головних робочих вузлів машини - завантажувального скребкового транспортера (ЗП 02.000), поворотного тримера (ЗА 03.000А), контрприводів (ЗП 04.000) та шафи електрообладнання. Збереження ідеальної заводської геометрії цієї металоконструкції є важливим фактором для працездатності всього зерномета, де перекіс несучих стійок через втому металу чи деформацію після удару може порушити просторову співвісність валів, що призведе до скидання приводних ланцюгів, прискореного зносу клинових ременів та появи руйнівних вібрацій на всій системі передач.

Суміжні вузли та комплектуючі рами ЗП 01.010А

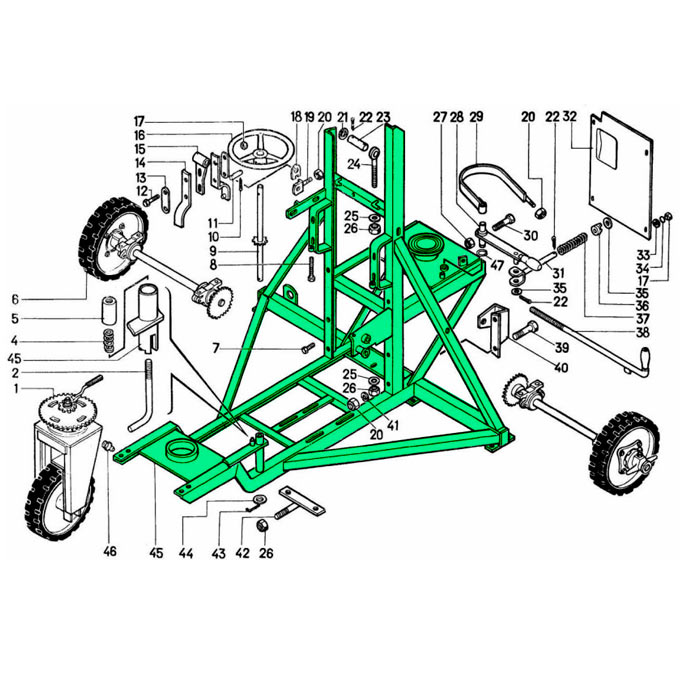

Оскільки рама є центральною несучою базою, під час її заміни або капітального ремонту агрегату відбувається демонтаж та зворотне встановлення практично всіх робочих органів машини. До головної контактної групи належать:

• Хід передній ЗП 01.020
• Хід задній ЗП 01.220
• Транспортер завантажувальний ЗП 02.000 та тример ЗА 03.000А
• Механізм самопересування ЗП 07.000
• Контрпривод ЗП 04.000 та шафа електрообладнання ЗА 05.000

Заводські модифікації та індивідуальна адаптація

Процес заміни рами часто стає зручною нагодою для загальної модернізації застарілого агрегату. При виготовленні нової металоконструкції під замовлення ми маємо змогу відійти від класичних креслень ЗМ-60 та застосувати інженерні рішення з наших сучасних посилених машин. За бажанням замовника, ми використовуємо більш товстий металопрокат для несучих профілів та додатково посилюємо вузли зварних з'єднань. Крім того, конструкцію рами можна відразу просторово адаптувати під встановлення сучасних вузлів:

• підготувати посадкові місця для механізму стрічкового гальма переднього ходу (замість старого фіксатора)
• змінити геометрію надбудови під бокове розміщення тримера, що дозволить йому вільно обертатися на 270 градусів
• передбачити відповідні кріплення для адаптації машини під бункерний тип (встановлення бункера замість стандартних скребкових живильників)
• змінити хвостові майданчики під встановлення сучасного мотор-редуктора або заднього ходу з диференціалом замість класичного великого редуктора ЗП 07.000

Доцільність модернізації чи купівлі нового агрегату

Варто розуміти, що майже всі ці конструктивні вдосконалення вже штатно закладені в архітектуру рам наших нових модернізованих зернометів серій ЗМ-60У, ЗМ-90У та ЗМ-120У. З інженерної та економічної точок зору, спроба інтегрувати повний комплекс перелічених модернізацій на раму старого зразка ЗП 01.010А іноді виявляється складнішим та дорожчим процесом, аніж придбання повністю нової несучої бази або навіть нового агрегату в зборі, де всі посилені вузли ідеально узгоджені між собою. Проте ми завжди відштовхуємося від фактичних потреб та завдань вашого господарства - якщо вам потрібна саме класична рама під ваш робочий обвіс, або ж ви хочете виконати точкову адаптацію лише під один конкретний вузол - ми без проблем виготовимо таку металоконструкцію за вашими індивідуальними вимогами.

Купити раму ЗП 01.010А та несучі металоконструкції від Заводу Мороза

В умовах інтенсивного агровиробництва рентабельність роботи току прямо залежить від безперебійної технічної готовності машин. Тривалі спроби локально посилювати чи переварювати стару, деформовану часом раму зазвичай призводять лише до систематичних поломок суміжних приводних механізмів через порушену співвісність. Прийнявши рішення купити нову несучу базу від Заводу Мороза, ви інвестуєте в гарантовано рівну, жорстку просторову конструкцію, зварену у промислових кондукторах із суворим дотриманням усіх лінійних допусків.

Ми орієнтовані на довгострокове партнерство з агробізнесом, тому підходимо до замовлень виключно з позиції інженерної доцільності та надійності. Наші спеціалісти готові реалізувати як класичне виконання рами ЗП 01.010А під ваш існуючий робочий обвіс, так і спроєктувати посилену платформу під нестандартні навантаження вашого підприємства. Звертайтеся до нашого технічного відділу - ми детально розберемо вашу задачу на рівні креслень, векторів навантажень та кінематики, щоб виготовити металоконструкцію, яка стане непохитним фундаментом для максимальної продуктивності вашої техніки на десятиліття.
