Натяжна рамка ЗП 01.300 електродвигуна ЗМ-60/60А

Натяжна рамка ЗП 01.300 електродвигуна ЗМ-60/60А

Натяжна рамка ЗП 01.300 - це спеціалізований регулювальний вузол основної рами, який штатно застосовується на класичних зернометах серії ЗМ-60 та ЗМ-60А. Головне інженерне призначення цієї деталі полягає у забезпеченні правильного та контрольованого натягу клинових ременів головного нижнього електродвигуна. Оскільки в класичній архітектурі використовується загальний масивний мотор, який через систему шківів передає крутний момент на проміжні вузли, з часом ремені зазнають природного розтягнення і починають буксувати під навантаженням.

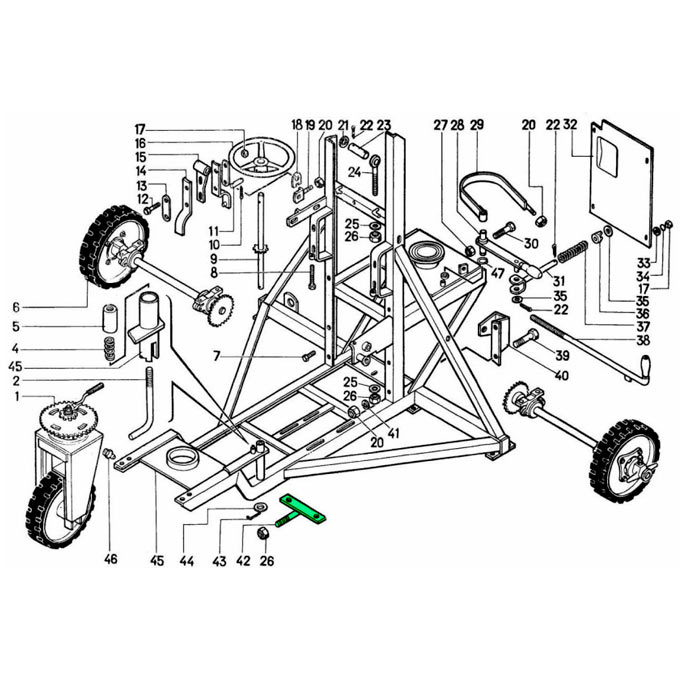

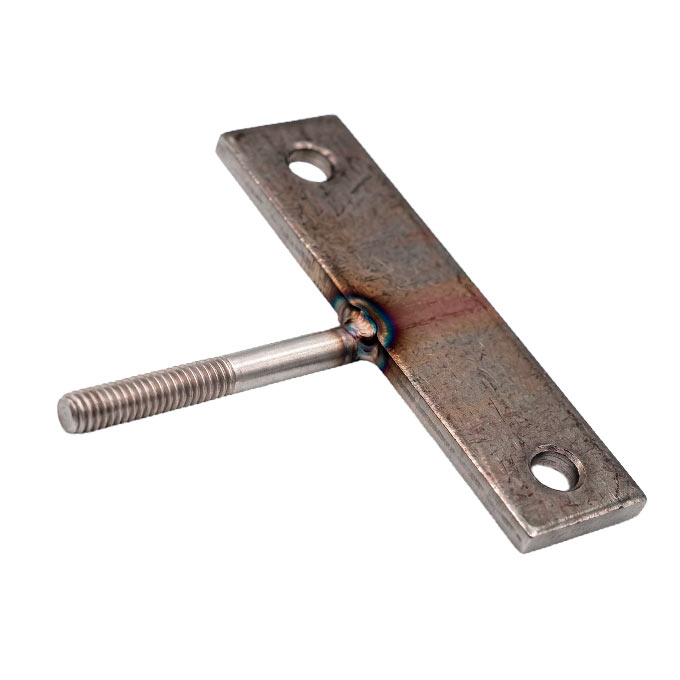

Конструктивно деталь виконана у вигляді міцної Т-подібної зварної конструкції, що складається з пласкої металевої планки з монтажними отворами та довгого направляючого хвостовика з нарізаною різьбою. Пласка частина жорстко прикручується болтами безпосередньо до рухомої плити електродвигуна, тоді як різьбовий шпиль проходить крізь стаціонарний металевий упор на нижній балці агрегату.

Механіка роботи вузла базується на простому принципі гвинтової стяжки - для відновлення натягу ременів механізатор послаблює болти кріплення мотора на поздовжніх пазах рами, після чого накручує гайку на хвостовик рамки ЗП 01.300. Впираючись у стаціонарний обмежувач, гайка тягне за собою різьбовий шпиль разом із двигуном, дозволяючи плавно відсунути його на необхідну відстань уздовж пазів рами та надійно зафіксувати в новому робочому положенні.

Технічні характеристики натяжної рамки ЗП 01.300

• Каталожний номер: ЗП 01.300
• Застосування: Класичні двомоторні зерномети ЗМ-60 та ЗМ-60А
• Призначення: Регулювання натягу приводних клинових ременів головного електродвигуна
• Маса виробу: 0,55 кг
• Тип механізму: Гвинтова тяга
• Конструкція: Т-подібний зварний вузол (монтажна планка з отворами + напрямний різьбовий хвостовик)

Конструктивно рамка ЗП 01.300 є максимально простою, але критично важливою деталлю, яка витримує значні тягові навантаження. Оскільки вона повинна зрушити з місця масивну плиту з важким єдиним електродвигуном, її зварний шов між планкою та різьбовим шпилем має високий запас міцності. На практиці ця деталь часто страждає від людського фактора, де в результаті різьбовий хвостовик деформується – це класична помилка під час обслуговування, коли робітник забуває достатньо послабити всі кріпильні болти мотора на поздовжніх пазах рами і починає із силою тягнути натяжну гайку. У результаті двигун залишається затиснутим, а металевий шпиль рамки просто вигинається чи деформується.

В архітектурі сучасних модернізованих зернометів Заводу Мороза (серій ЗМ-60У, ЗМ-90У та ЗМ-120У) цієї масивної Т-подібної натяжної рамки більше немає. Її зникнення - це прямий наслідок переходу від складної та громіздкої схеми використання одного електромотора для двох вузлів з передачою руху контрприводом, до впровадження трьох незалежних електродвигунів (окремо на завантажувальний елеватор, тример та ходову частину). Оскільки тепер на рамі відсутній єдиний величезний мотор, який треба було тягнути вздовж довгих поздовжніх пазів, відпала і потреба у такому масивному гвинтовому "буксирі", як ЗП 01.300. Звісно, клинові ремені на нових машинах також потребують періодичного натягування, але завдяки розділенню потужностей та меншій вазі кожного окремого двигуна, ці механізми стали значно простішими - тепер вони локалізовані безпосередньо на монтажних плитах кожного окремого мотора, що дозволило позбутися зайвих прорізів на головній рамі машини та зробити її конструкцію більш жорсткою і надійною.

Супутні деталі вузла натягу електродвигуна

Оскільки рамка ЗП 01.300 виконує функцію тягового важеля для всього силового агрегату, її заміна або обслуговування нерозривно пов'язані з ревізією деталей самого клинопасового привода. До основного переліку супутніх елементів цього вузла належать:

• Головний електродвигун
• Клинові приводні ремені (профіль Б)
• Ведучий шків електродвигуна
• Натяжна гайка з упорною шайбою
• Кріпильні металовироби мотора

На практиці працездатність рамки ЗП 01.300 прямо залежить від фактичного зношення пасової передачі. Якщо клинові ремені розтягнулися понад експлуатаційну норму, навіть повної довжини різьби на хвостовику рамки не вистачить для забезпечення необхідного натягу. У такому разі подальше "витягування" двигуна втрачає сенс і потрібно просто встановити новий комплект ременів. Також обов'язково дефектується ведучий шків: якщо його струмки (робочі канавки) розбиті до стану еліпса або критично розширені, клиновий ремінь буде провалюватися на дно струмка і буксувати незалежно від того, з яким зусиллям рамка відсуває двигун.

Ще один важливий аспект суміжного ремонту стосується звичайних болтів кріплення двигуна. Для правильного регулювання натягу мотор повинен плавно ковзати по напрямних пазах нижньої рами - якщо кріпильні болти заіржавіли, погнулися або їхня різьба "закисла", механізатор фізично не зможе відпустити плиту двигуна. Саме спроба тягнути рамку при наглухо затиснутих болтах призводить до того, що різьбовий хвостовик деталі ЗП 01.300 просто вигинається або відривається від зварного шва, тому під час відновлення цього вузла ми рекомендуємо оновити робочу гайку на самій натяжній рамці та замінити болти фіксації двигуна на нові - це забезпечить легке і прогнозоване регулювання привода навіть в коротких перервах між роботами.

Купити натяжну рамку ЗП 01.300 або модернізувати систему привода

На Заводі Мороза ви можете замовити натяжну рамку електродвигуна ЗП 01.300 для класичних зернометів ЗМ-60 - ми виготовляємо цей вузол із дотриманням необхідних вимог до міцності зварних швів та геометрії різьбового хвостовика. Якщо ваша стара рамка вже вигнута, а різьба злизана від постійних спроб зрушити з місця затиснутий двигун, встановлення нової заводської деталі (бажано в парі з новими кріпильними болтами мотора) дозволить відновити нормальне регулювання і гарантуватиме жорсткий натяг клинових ременів без їхнього пробуксовування.

Проте, якщо вам доводиться регулярно боротися з натягуванням довгої пасової передачі та постійно обслуговувати подібну систему, ми рекомендуємо розглянути варіант комплексної модернізації. Класична кінематика з єдиним важким електродвигуном на два вузли, який потрібно тягнути по пазах за допомогою гвинтової рамки, є морально та технічно застарілою технологією. Замість постійного відновлення архаїчної системи, ми пропонуємо переобладнати ваш агрегат під сучасні стандарти, які використовуються на наших нових машинах ЗМ-60У, ЗМ-90У та ЗМ-120У. Ми можемо допомогти перевести вашу техніку на систему з незалежними компактними приводами - встановити сучасні механізми самопересування чи навіть мотор-редуктори на ходову частину та окремі легкі двигуни на тример і завантажувальний елеватор. Це ліквідує потребу у використанні подібних натяжних рамок, позбавить раму від зайвих вібрацій та зробить обслуговування агрегату в рази простішим і надійнішим.

Звертайтеся до нашого технічного відділу - ми чудово розуміємо конструктивні відмінності техніки різних поколінь і виробників. Наші фахівці допоможуть вам підібрати міцні та надійні запчастини для автентичного класичного ремонту, або ж запропонують готові сучасні рішення для повної модернізації вашої машини, які гарантовано підійдуть саме вашому агрегату.
