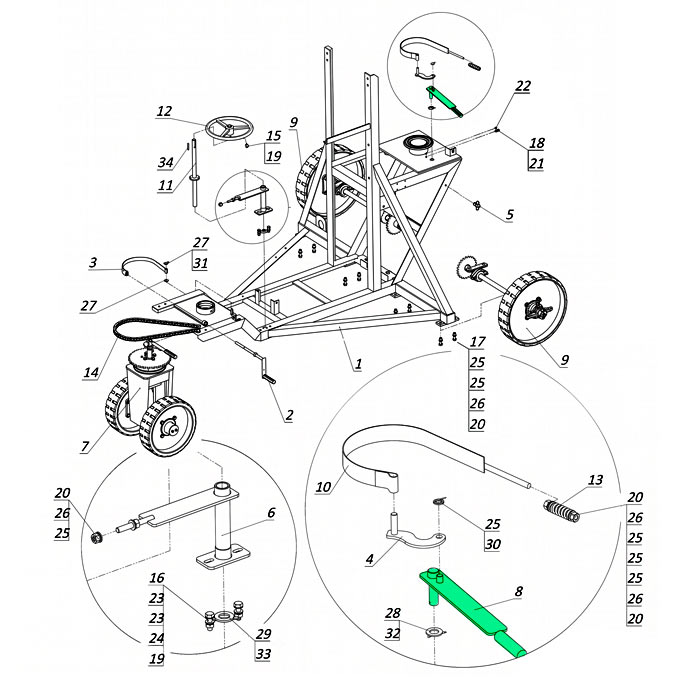

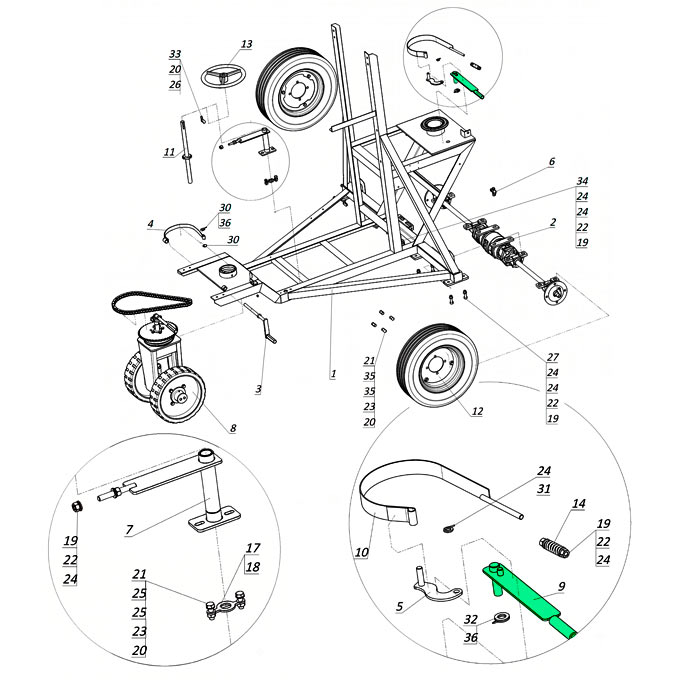

Ручка гальма ЗП 01.150- це головний керуючий елемент модернізованого стрічкового гальма ЗП 01.140, яким штатно комплектуються зерномети нового покоління серій ЗМ-60У, ЗМ-90У та ЗМ-120У виробництва Заводу Мороза. У загальній кінематичній схемі вузла фіксації ця деталь виконує функцію ручного привода, що забезпечує процес гальмування та повного розгальмування поворотної рамки (тримера) під час роботи на току.

Конструктивно ручка працює за принципом ексцентрика і є ініціатором руху в системі прямої дії. Для зміни напрямку викиду зерна механізатор переводить рукоятку, долаючи силовий опір робочої пружини ЗП 01.612. У цей момент змінена геометрія ексцентрика ручки лінійно штовхає плоский важіль ЗП 01.000.2.2, який подає гальмівну стрічку вперед назустріч барабану без жодних кутових відхилень чи перекосів. Це утворює необхідну слабину металевої смуги для вільного розвороту масивної конструкції тримера вручну. Після встановлення потрібного кута викиду зерна, ручка повертається у вихідне (закрите) положення, і пружина знову намертво затискає барабан, жорстко блокуючи механізм.

Технічні характеристики ручки гальма ЗП 01.150

• Каталожний номер: ЗП 01.150
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У
• Вузол встановлення: Стрічкове гальмо тримера ЗП 01.140
• Тип деталі: Ексцентрикова ручка керування (ручний привод)
• Кількість на один агрегат: 1 шт

У модернізованому вузлі фіксації тримера ми переглянули принцип роботи ручного привода. На відміну від класичних машин, де зусилля передавалося через складну систему напрямних штоків, оновлена ручка ЗП 01.150 діє за принципом ексцентрика. Вона рухомо з'єднана безпосередньо з плоским силовим важелем (ЗП 01.000.2 і така інженерна оптимізація дозволила виключити з конструкції зайві проміжні ланки та примхливі сферичні шайби, які постійно губилися або викликали заклинювання на агрегатах попередніх поколінь. Тепер рух ручки чітко трансформується у прямий лінійний натяг пружини та стрічки, забезпечуючи швидке та жорстке блокування барабана тримера.

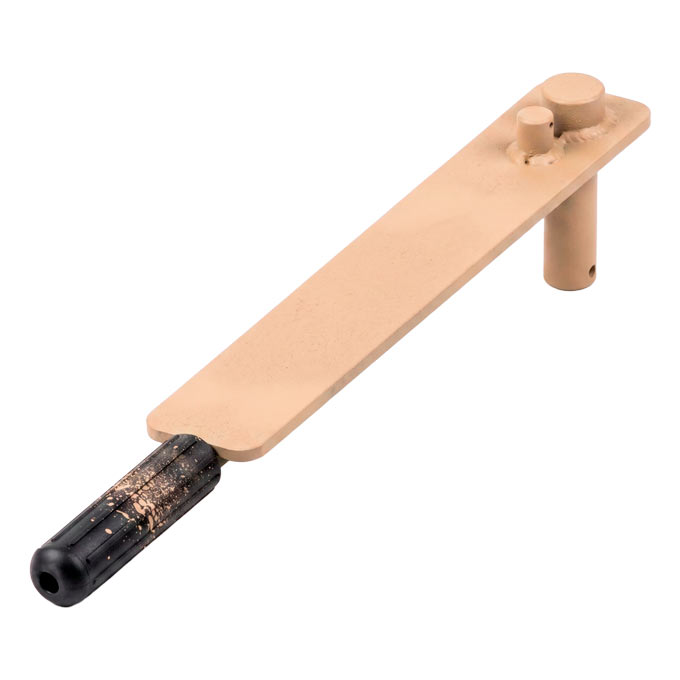

Конструкція самої ручки також була посилена з урахуванням жорстких реалій експлуатації та людського фактора. У старих системах при підклинюванні механізму оператори часто тиснули на важіль силоміць, що призводило до його незворотного вигину. Нова деталь отримала жорсткішу металеву основу та розраховану геометрію ексцентрика, що виключає деформацію ручки навіть при різких ривках чи надмірному фізичному тиску. Завдяки спрощеній кінематиці, вузол став набагато зручнішим в обслуговуванні - для монтажу та налаштування привода більше не потрібні специфічні замовні шарніри, усе збирається за допомогою стандартних металовиробів, що робить механізм ремонтопридатним безпосередньо в умовах майданчика току.

Супутні деталі ручки гальма ЗП 01.150

Оскільки ручка гальма є ініціатором руху у механізмі фіксації тримера, її технічний стан безпосередньо впливає на роботу всього вузла. Під час дефектовки або ремонту разом із ручкою необхідно перевіряти наступні суміжні комплектуючі:

• Важіль гальма ЗП 01.000.2.2 (плоска силова сполучна ланка)
• Стрічка гальмівна ЗП 01.241 (для ЗМ-60У/90У) або ЗП 01.242 (для ЗМ-120У)
• Пружина робоча ЗП 01.612
• Елементи фіксації (шплінти, шайби)

Експлуатаційна практика показує, що керуючі ручки найчастіше виходять з ладу саме через людський фактор. На класичних зернометах зі складною системою проміжних штоків механізм часто заклинювало від потрапляння пилу або перекосу деталей. Намагаючись розгальмувати тример, механізатори прикладали до ручки надмірну силу, що з часом призводило до вигину її металевої основи або руйнування ексцентрика. Іншою проблемою була робота з напівзатиснутим гальмом - через тугий хід ручки оператор не доводив її до крайнього відкритого положення, і під час повороту рамки барабан працював як наждак, стираючи та розтягуючи гальмівну стрічку.

Впровадження оновленої ручки ЗП 01.150 у систему прямої дії вирішило ці проблеми на базовому кінематичному рівні. Завдяки прямому з'єднанню з плоским важелем ЗП 01.000.2.2 та відсутності примхливих проміжних ланок, зусилля передається чітко та прогнозовано. Оператор фізично відчуває момент розгальмування, хід ручки став легким, тому потреба у застосуванні грубої фізичної сили просто зникла - все це вберігає саму ручку від деформацій, а гальмівну стрічку - від передчасного зносу.

Для гарантованого відновлення легкості керування тримером ми рекомендуємо перевіряти контактні площини ексцентрика та посадочні отвори ручки. Якщо стара ручка вже має виробітку або була вигнута раніше, її варто замінити в комплексі з новим важелем та стрічкою, щоб усунути паразитні люфти та забезпечити правильну геометрію всього механізму.
