Рукоятка ЗП 01.060 переднього ходу

Рукоятка ЗП 01.060 переднього ходу зерномета

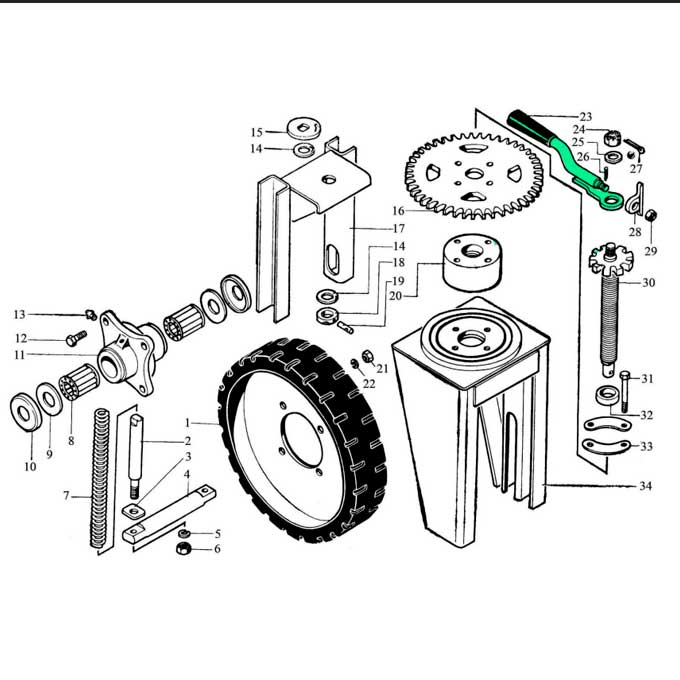

Рукоятка ЗП 01.060 - це головний керуючий елемент ручного приводу механізму підйому зернометачів серії ЗМ-60/60А та їх модифікацій. У загальній кінематиці опорного вузла ця деталь виконує класичну функцію силового важеля, призначеного для багаторазового збільшення зусилля оператора - вона базується на осі храпового колеса (ромашки) і виступає рухомою основою для кріплення перекидної собачки. Здійснюючи зворотно-поступальні рухи рукояткою, механізатор через собачку передає крутний момент на зубчастий вінець храповика, який приводить в обертання силову трапецеїдальну різьбу підйомного гвинта. Саме завдяки довжині цього важеля один працівник здатний плавно і без надмірних фізичних зусиль піднімати або опускати масивну передню частину рами з живильниками, точно налаштовуючи їхній робочий зазор над майданчиком току.

Конструктивні особливості, модифікації та сумісність рукоятки ЗП 01.060

• Каталожний номер: ЗП 01.060
• Матеріал основи: Листова конструкційна вуглецева сталь
• Тип конструкції: Важіль прямої дії
• Кількість на один агрегат: 1 шт.
• Країна виробництва: Україна

Основою деталі є жорсткий металевий важіль, посадковий вузол якого монтується на вісь підйомного гвинта і слугує базою для встановлення перекидної собачки. Історично на класичних зернометачах використовувалася оригінальна рукоятка досить складної форми - вона мала вигнутий профіль і розгалужену систему дрібних супутніх деталей (пружин, осей, фіксаторів) для кріплення храпової собачки. Через велику кількість дрібних рухомих елементів цей вузол часто забивався зерновим пилом, вимагаючи постійного чищення та змащування закритих осей.

Наша сучасна модернізована рукоятка ЗП 01.060, що встановлюється на нових зернометах серії ЗМ-60У, має іншу, оптимізовану конструкцію. Ми зробили важіль прямим і максимально спростили механізм посадки собачки, прибравши зайві вразливі компоненти. Пряма геометрія в поєднанні з надійним осьовим кріпленням робить вузол безвідмовним навіть у найсуворіших умовах відкритого току. Для комфортної та безпечної роботи оператора на кінці металевої основи передбачено спеціальну руків'я-накладку, яка запобігає ковзанню рук під час силового підйому рами.

Зараз в експлуатації можна зустріти безліч варіантів рукояток від різних виробників, що відрізняються довжиною важеля, його вигином, типом посадки собачки та матеріалом руків'я. Наша базова пряма модель є надійною універсальною класикою, яка покриває переважну більшість стандартних потреб господарств. Проте виробничі потужності Заводу Мороза дозволяють максимально гнучко реагувати на запити аграріїв і тут - ми приймаємо замовлення на індивідуальне виготовлення рукояток нестандартної довжини (для зміни прикладеного фізичного зусилля) та можемо повністю адаптувати або перепроєктувати підйомний вузол під ваші специфічні вимоги.

Особливості ремонту та заміни рукоятки ЗП 01.060

Необхідність ремонту або повної заміни важеля найчастіше викликана надмірними механічними навантаженнями чи порушенням правил експлуатації підйомного механізму. Головна проблема - це геометрична деформація (згинання) тіла рукоятки, яке зазвичай стається, коли механізатор намагається силою провернути заклинений, заіржавілий або забитий брудом гвинтовий вузол. Також в процесі тривалої роботи через постійне тертя в еліпс розбиваються посадочні отвори - або центральний (під вісь), або малий (під кріплення собачки). Поява люфтів у цих точках призводить до того, що собачка починає лягати на зуби храповика під неправильним кутом, проскакує або заклинює.

Намагання вирівняти погнуту сталеву рукоятку кувалдою без попереднього нагрівання - поширена помилка, що лише створює внутрішні мікротріщини і послаблює структуру металу. Надалі, під час чергового силового підйому масивної рами, такий відновлений важіль може просто луснути під руками оператора, що загрожує травмами. Якщо ж отвори під кріплення розбиті, технічно правильним і безпечним рішенням є повна заміна рукоятки на нову заводську деталь, яка поверне вузлу початкову жорсткість та чіткість роботи.

Враховуючи, що зношення підйомного механізму часто має комплексний характер, під час ремонту варто одразу оцінювати стан суміжних деталей. Якщо силова трапецеїдальна різьба не пошкоджена, технічно достатньо замінити лише саму рукоятку. Проте для капітального відновлення вузла ми пропонуємо кілька варіантів готових заводських збірок. Залежно від ступеня зносу вашого агрегату, ви можете придбати як голу рукоятку ЗП 01.060, так і збірку рукоятки разом із силовим гвинтом ЗП 01.070 та собачкою ЗП 01.401, або ж повний ремонтний комплект, який додатково включає спеціальну опорну гайку ЗП 01.101. Встановлення одразу всього зчепленого вузла гарантує ідеальне прилягання нових різьбових пар без люфтів чи заклинювань, дозволяючи за один підхід повністю відновити кінематику підйому.

Купити рукоятку ЗП 01.060 механізму підйому для ЗМ-60

Безперебійна робота механізму підйому - це впевненість у швидкому, точному та безпечному налаштуванні зернометача для подальшої ефективної роботи. Завод Мороза виготовляє міцні сталеві рукоятки ЗП 01.060 з оптимізованою прямою геометрією, які розраховані на багаторічну інтенсивну експлуатацію в умовах запиленого току.

Розуміючи, що зношення кінематичних вузлів рідко буває поодиноким, ми пропонуємо більш раціональний підхід до ремонту - ви можете замовити як окрему рукоятку для базової заміни, так і повністю готові заводські збірки, в тому числі зчепку важеля з підйомним гвинтом ЗП 01.070, або ж повний ремонтний комплект, до якого додатково входить спеціальна опорна гайка ЗП 01.101.

Зв'яжіться з нашими технічними спеціалістами для оформлення замовлення. Ми проаналізуємо ваш вид та характер зношення підйомного вузла, допоможемо підібрати оптимальний варіант комплектації, щоб ви не витрачали час на підгонку старих деталей, та оперативно відправимо запчастини. Наші комплектуючі гарантовано стануть на штатні посадкові місця, повернувши механізму підйому вашого агрегату початкову легкість та плавність ходу.
