Шайба ЗП 01.020.001 переднього ходу ЗМ-60У/90У/120У

Шайба ЗП 01.020.001 переднього ходу ЗМ-60У/90У/120У

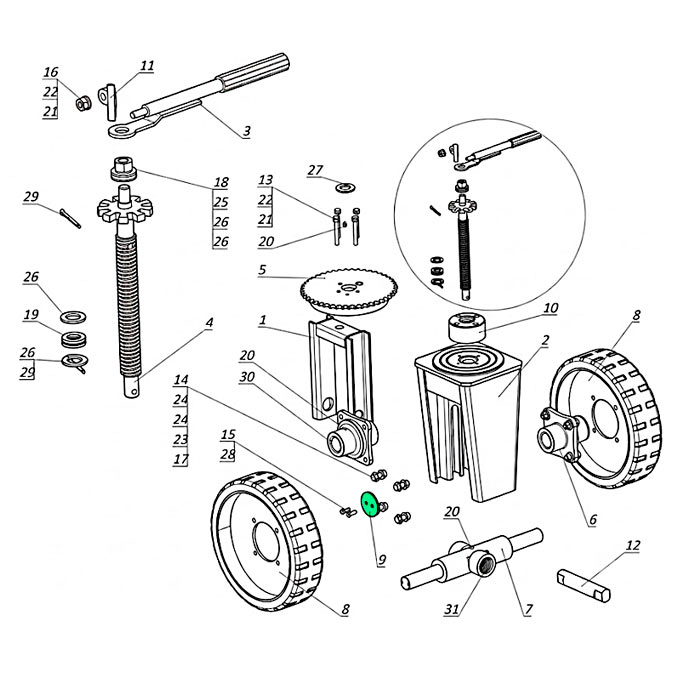

Шайба ЗП 01.020.001 є компактною, проте важливою деталлю колісного вузла у конструкції модернізованого двоколісного переднього ходу зернометачів серії ЗМ вирбництва Заводу Мороза. Вона встановлюється на зовнішніх торцях осі коліс ОВИ 01.023, закриваючи внутрішній простір маточини ЗПТ 1007 від агресивного зовнішнього середовища.

У процесі вдосконалення ходової частини наші конструктори відмовилися від використання застарілих штампованих кришок та окремих шайб, які застосовувалися на класичних одноколісних стійках. Ці кришки були схильні до деформацій і часто не забезпечували належної герметичності вузла - вони відпадали, губилися та не тримали опорні шайби. На їх місце прийшла більш масивна спеціальна шайба ЗП 01.020.001, яка жорстко кріпиться до осі за допомогою болтового з'єднання - цей елемент вдало поєднує роль надійної механічної опори, що утримує втулки від осьового зміщення, із функцією герметичного захисного екрана (пильовика), який ізолює внутрішні підшипникові вузли від агресивного впливу навколишнього середовища току.

Конструктивні особливості шайби ЗП 01.020.001

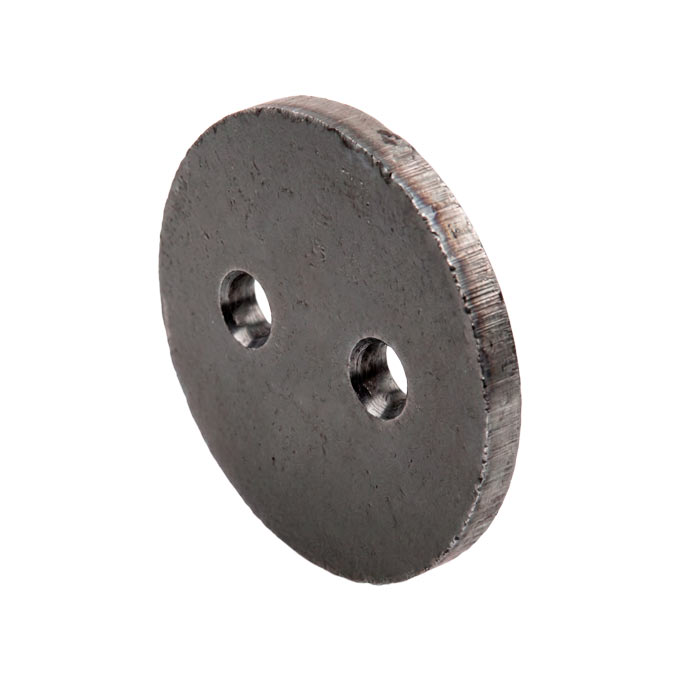

Конструктивно шайба ЗП 01.020.001 являє собою плоский диск, виготовлений із сталевого прокату - на відміну від тонких штампованих кришок минулих поколінь, які легко зминалися навіть від незначних механічних впливів, ця деталь має значний запас жорсткості та абсолютно не піддається вібраційним деформаціям у процесі експлуатації машини.

Для фіксації шайби на зовнішньому торці балансирної осі коліс ОВИ 01.023 передбачено надійне кріплення за допомогою двох болтів М8х25 - такий спосіб жорсткого монтажу також кардинально відрізняється від застарілої посадки кришок «в натяг» і гарантує, що деталь не злетить зі свого місця навіть під час найжорсткіших маневрів чи сильних ударних навантажень на ходову частину. Крім того, зовнішній діаметр шайби точно вивірений і геометрично адаптований під контур маточини ЗПТ 1007 - це дозволяє їй максимально щільно перекривати внутрішній простір підшипникового вузла, створюючи надійний механічний бар'єр від потрапляння абразивного зернового пилу та бруду.

Особливості ремонту та ТО, пов'язані з шайбою ЗП 01.020.001

Під час дефектовки або планового огляду колісної бази, разом із захисною шайбою ЗП 01.020.001 обов'язково перевіряється стан наступних суміжних елементів:

• Ось коліс ОВИ 01.023
• Маточини коліс ЗПТ 1007
• Елементи кріплення (болти М8х25)

Сама по собі товстостінна сталева шайба ЗП 01.020.001 практично не піддається природному експлуатаційному зносу - її вкрай важко деформувати навіть при прямому фізичному контакті з перешкодою, але головна проблема, яку слід контролювати - це самовільне послаблення кріпильних болтів М8х25 внаслідок постійних вібрацій під час руху зерномета. Якщо болти послаблюються, масивна шайба відходить від торця маточини ЗПТ 1007 або губиться - і вузол втрачає свою герметичність, в наслідок цього всередину потрапляє зерновий пил, що може швидко стирати металокерамічні втулки та посадкові цапфи осі коліс. Щоб уникнути цього сценарію, достатньо дотримуватися елементарних правил технічного обслуговування - регулярний візуальний огляд вузла та періодична перевірка затяжки болтових з'єднань гарантують, що шайба надійно виконуватиме свої функції. За умови такого простого контролю, ця деталь безпроблемно служитиме вічно, надійно оберігаючи підшипникові вузли та забезпечуючи довговічну роботу ходової частини без ризику раптових поломок.

Купити шайбу переднього ходу та інші деталі на Заводі Мороза

Виробнича стратегія Заводу Мороза базується на цілеспрямованому вдосконаленні вразливих вузлів сільгосптехніки відповідно до жорстких вимог реальної експлуатації. Шайба ЗП 01.020.001 є одним із прикладів такого інженерного підходу, коли невелика деталь із сталевого прокату при болтовому з'єднанні дозволила назавжди вирішити проблему потрапляння пилу та бруду всередину колісних вузлів за умов вібраційних навантажень.

Ми суворо контролюємо якість металу та точність виконання геометрії деталі, що гарантує її ідеальне прилягання до торця маточини ЗПТ 1007 - на нашому підприємстві ви можете замовити як окремі шайби, так і повністю укомплектовані маточини чи осі у зборі з усіма необхідними оригінальними металовиробами кріплення.

Обираючи комплектуючі від безпосереднього виробника, ви відновлюєте правильну кінематику ходової частини, покращуєте захист внутрішніх вузлів від руйнівного впливу абразиву та забезпечуєте стабільну, безвідмовну роботу вашого зерномета протягом багатьох майбутніх сезонів.
