Компенсаційні (регулювальні) шайби для диференціала ЗМ-120

Компенсаційні (регулювальні) шайби для диференціала ЗМ-120

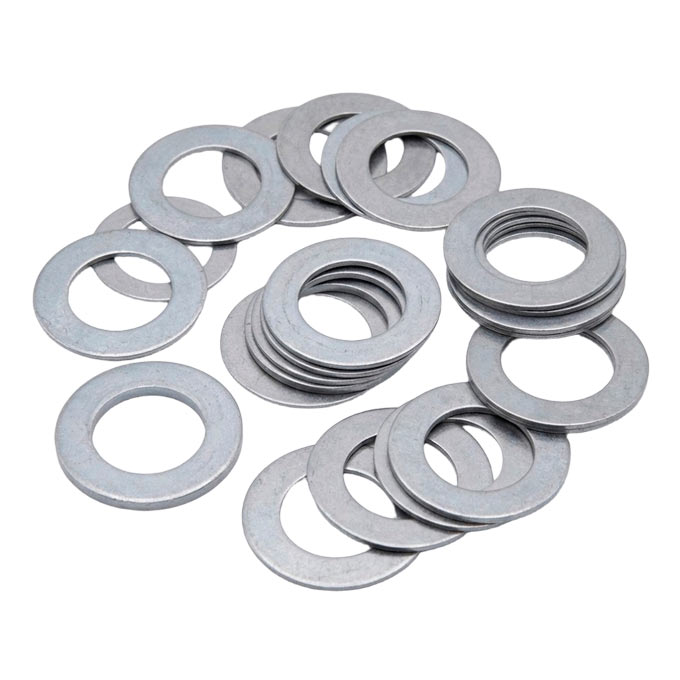

Компенсаційні шайби для диференціала ЗМ-120 - це точні регулювальні елементи ходового мосту ЗМ120 06.100.000-05, призначені для налаштування зазорів, виставлення точності зачеплення конічних шестерень півосей та сателітів, а також усунення осьового люфту валів усередині масляного барабана. Вони використовуються на самохідних зернометах серії ЗМ-120У та їхніх модифікаціях із мотор-редуктором.

У кінематиці диференціала точність зачеплення конічних зубчастих пар безпосередньо впливає на плавність ходу, рівень шуму та ресурс шестерень. Застосування набору компенсаційних шайб різної товщини дозволяє під час збирання чи сервісного обслуговування точно виставити міжосьові й торцеві відстані, запобігаючи прискореному зношуванню або викришуванню зубів під навантаженням.

Технічні характеристики та різновиди компенсаційних шайб

• Застосування - диференціал ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій

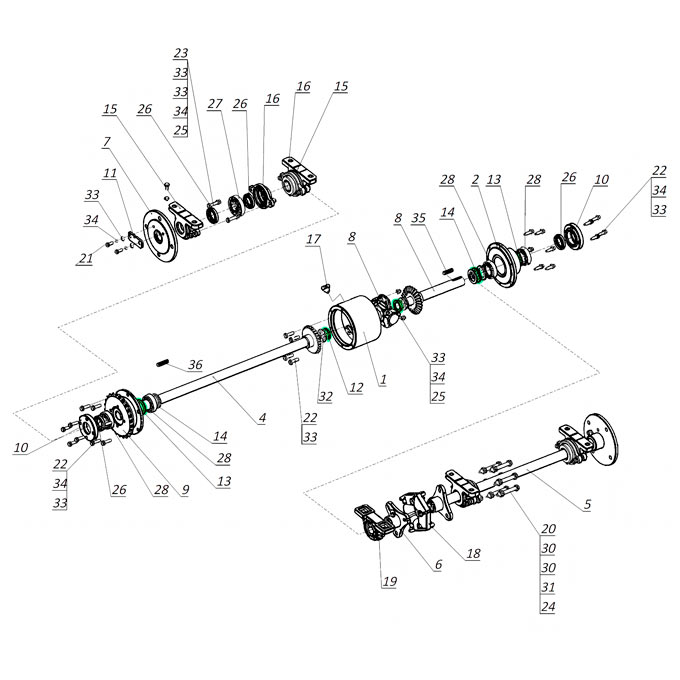

• Призначення - регулювання осьових зазорів, виставлення зачеплення конічних шестерень півосей ЗМ 07.603-05 та сателітів ЗМ 07.605, компенсація люфтів підшипникових пакетів
• Склад комплекту регулювальних шайб за специфікацією:
  - Шайба компенсаційна ЗП 07.401 (модифікації -01 / -02 / -03) - 2 шт. (для регулювання зачеплення конічних шестерень півосей)
  - Шайба компенсаційна ЗС4008-01 - 2 шт. (для регулювання зазорів у підшипникових та опорних вузлах)
  - Шайба компенсаційна ЗС4008-02 - 5 шт. (для точного пакетного добору необхідної компенсаційної товщини)
• Матеріал - калібрована сталь із високою точністю товщини
• Країна виробництва - Україна

Конструктивні особливості та інженерна роль у вузлі

Регулювальні шайби дозволяють точно виставити зачеплення конічної зубчастої пари. Всередині герметичного барабана конічні сателіти ЗМ 07.605 (z=17, m=3.5) працюють у парі з конічними шестернями півосей ЗМ 07.603-05 (z=28). Елементи серії ЗП 07.401 з різною градацією товщини підкладаються під торці шестерень, що дозволяє відрегулювати пляму контакту зубів та повністю усунути міжзубний зазор.

Набір деталей різної товщини забезпечує ефективне пакетне вибирання осьових люфтів підшипників та валів. Шайби ЗС4008-01 та ЗС4008-02 призначені для усунення технологічних зазорів між корпусом диференціала, кришками та підшипниками 180206. Можливість комбінувати кілька шайб (зокрема ЗС4008-02 у кількості до 5 шт.) дозволяє компенсувати сумарний допуск виготовлення деталей або їхній знос під час тривалої експлуатації.

Шайби виготовляються з якісного каліброваного прокату із високою стійкістю до деформацій. Вони мають точну та стабільну товщину по всій площині й працюють у постійному контакті з рідким мастилом усередині заповненого барабана, зберігаючи початкову форму без плющення чи деформації при значних осьових навантаженнях.

Супутні комплектуючі для збирання та перебірки диференціала ЗМ-120

При капітальному ремонті або регулюванні диференціала разом із комплектом компенсаційних шайб зазвичай замовляють та дефектують:

• Хрестовину диференціала в зборі ЗП 07.110.000
• Шестерні півосей конічні ЗМ 07.603-05 (z=28, m=3.5) - 2 шт.
• Сателіти конічні ЗМ 07.605 (z=17, m=3.5) - 2 шт.
• Корпус диференціала в зборі ЗМ120 06.100.001 та кришки.
• Кулькопідшипники 180206 (6206 2RS) - 4 шт.

Купити комплект компенсаційних шайб диференціала ЗМ-120 від Заводу Мороза

Замовляючи комплект компенсаційних шайб напряму від Заводу Мороза, ви отримуєте набір регулювальних елементів із точним дотриманням товщини та якісною обробкою, що дозволяє провести точне налаштування зачеплення диференціала.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці допоможуть підібрати необхідний комплект шайб та супутніх комплектуючих для вашої техніки й забезпечать швидку відправку запчастин безпосередньо зі складу виробника!
