Шестерня конічна ЗМ 07.603-05 (диференціала ходу ЗМ-120У)

Шестерня конічна ЗМ 07.603-05 (диференціала ходу ЗМ-120У)

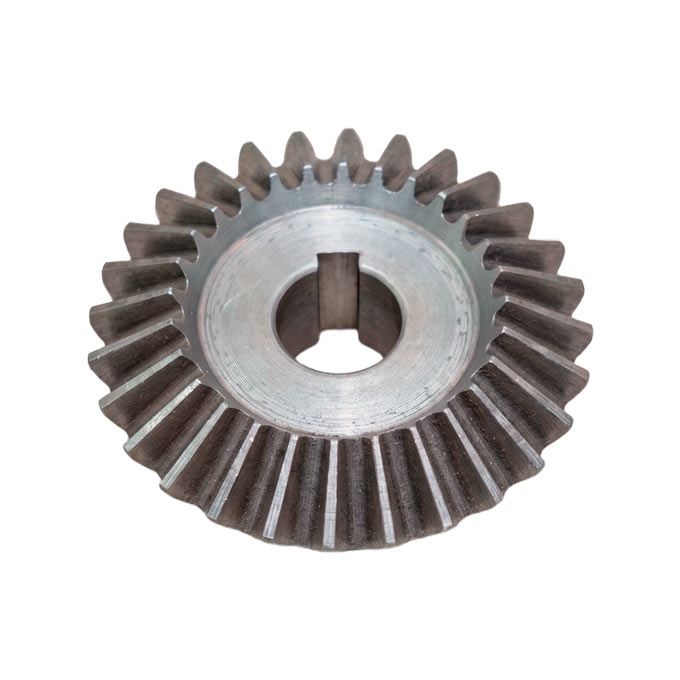

Шестерня конічна ЗМ 07.603-05 - це ведена конічна шестерня півосей ходового мосту з диференціалом ЗМ120 06.100.000-05, призначена для приймання крутного моменту від сателітів хрестовини та його передачі на вали ведучих коліс. Вона застосовується на самохідних зернометах серії ЗМ-120У, а також при модернізації та переобладнанні ходових систем зернометів інших серій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

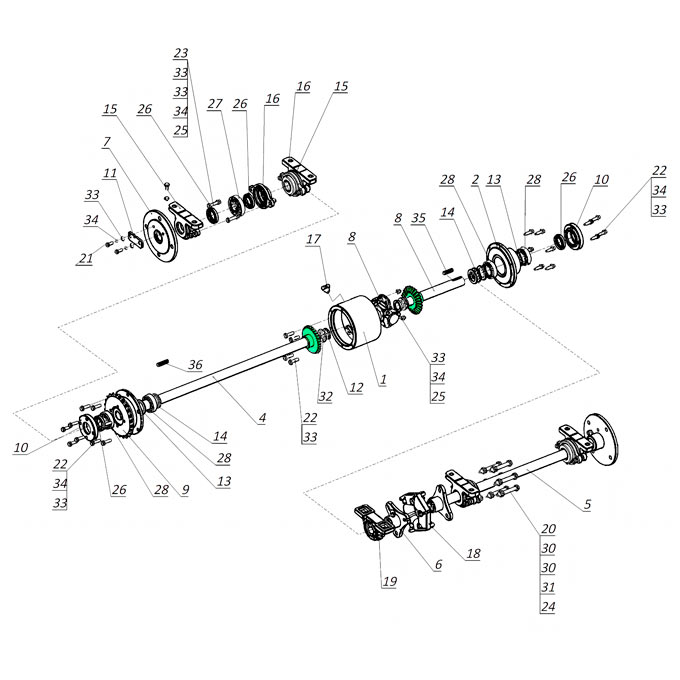

У конструкції одного диференціала встановлюється дві однакові конічні шестерні — по одній на внутрішній кінець лівої (ЗМ120 06.120.001-05) та правої (ЗМ120 06.110.001-05) півосей. Деталь постачається окремо, що дозволяє провести точкову заміну зношеної зубчастої пари без необхідності купувати піввісь чи весь масляний барабан у зборі.

Технічні характеристики шестерні конічної ЗМ 07.603-05

• Каталожний номер - ЗМ 07.603-05
• Параметри зубчастого вінця - кількість зубів z = 28, модуль m = 3.5
• Посадочні параметри - внутрішній отвір Ø30 мм під шпонку 8х7х25 та фіксуючий гвинт М8 (ГОСТ 1477-93)
• Застосування - конічна група герметичного барабана диференціала ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У
• Матеріал - високоміцна конструкційна сталь із заводським гартуванням та точним фрезеруванням зубів
• Кількість на один агрегат - 2 шт. (однакові для лівої та правої сторони)
• Країна виробництва - Україна

Конструктивні особливості та сумісність із редукторами самоходу

Якісне виготовлення та термічна обробка зубів забезпечують високу стійкість до зношування. Шестерня робиться із міцної сталевої заготовки, а її прямий конічний зуб піддається поверхневому гартуванню для роботи в умовах високих питомих тисків. На ступиці деталі виконано стандартний шпонковий паз 8х7 мм під шпонку та нарізано різьбовий отвір під затискний гвинт М8, що забезпечує жорстку фіксацію шестерні на валу без осьового люфту.

Зубчаста пара працює в постійній масляній ванні усередині барабана. Всередині герметичного корпуса диференціала обидві шестерні ЗМ 07.603-05 входять у постійне зачеплення з двома конічними сателітами ЗМ 07.605 (z=17, m=3.5), розсадженими на пальцях хрестовини. Точність міжосьового зазору та пляма контакту зубів у цій конічній групі виставляються за допомогою компенсаційних регулювальних шайб ЗП 07.401, що підкладаються під торці шестерень.

Варто зазначити про конструктивну уніфікацію із шестернею редуктора самоходу класичних зернометів. За своїми основними параметрами (кількість зубів z=28 та посадочний отвір Ø30 мм) ця деталь є геометричним аналогом конічної шестерні ЗМ 07.603, яка використовувалася всередині редуктора самоходу на класичних моделях ЗМ-60. Версія ЗМ 07.603-05 від Завода Мороза має посилене виконання та високу точність фрезерування зубів, спеціально адаптовану для важких навантажень саме на ходовому мосту. Завдяки збігу основного профілю зуба деталь є взаємозамінною, а можливі технологічні відхилення по довжині маточини легко компенсуються стандартним набором регулювальних шайб під час збирання вузла.

Супутні комплектуючі для збирання конічної групи

При заміні конічних шестерень ЗМ 07.603-05 або перебірці диференціала разом із деталями підлягають окремої уваги:

• Сателіти конічні ЗМ 07.605 (z=17, m=3.5) - 2 шт
• Хрестовину диференціала в зборі ЗП 07.110.000
• Шайби компенсаційні ЗП 07.401 (-01 / -02 / -03) - 2 шт
• Шпонки 8х7х25 та фіксуючі гвинти М8 (ГОСТ 1477-93)
• Піввісь праву коротку ЗМ120 06.110.001-05 та піввісь ліву ЗМ120 06.120.001-05

Купити шестерню конічну ЗМ 07.603-05 від Заводу Мороза

Замовляючи конічні шестерні ЗМ 07.603-05 напряму від Заводу Мороза, ви отримуєте заводські деталі з якісною термообробкою та точним профілем зуба, що гарантує безперебійну та довготривалу роботу диференціала під навантаженнями. Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці допоможуть підібрати потрібні комплектуючі для вашої техніки та організують швидку відправку запчастин безпосередньо зі складу виробника!
