Стрічка гальма переднього ходу ЗП 01.000.1.3

Стрічка гальма переднього ходу ЗП 01.000.1.3

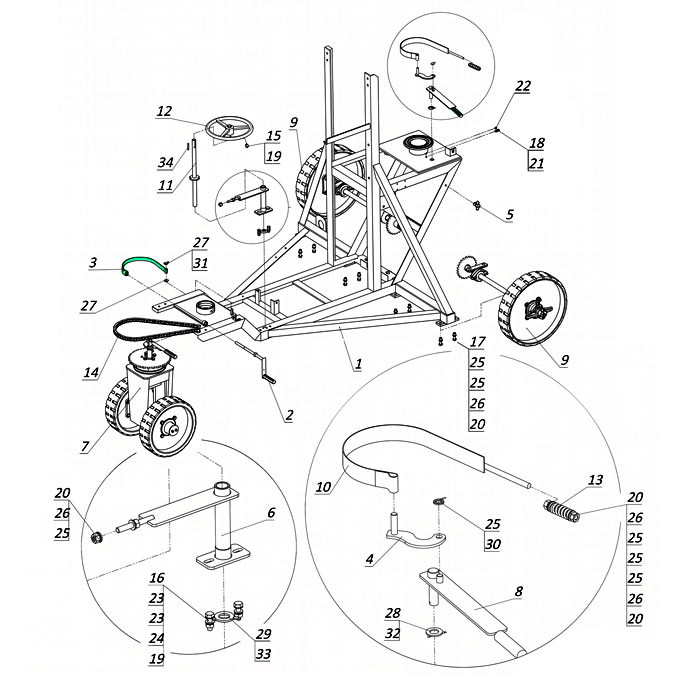

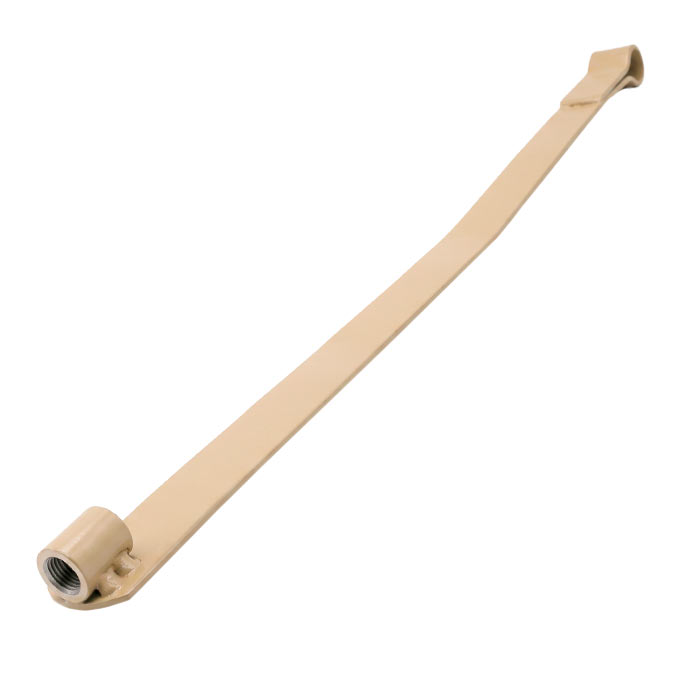

Стрічка гальма переднього ходу ЗП 01.000.1.3 - це безпосередній робочий (фрикційний) елемент модернізованої системи фіксації напрямку руху, якою оснащуються сучасні зерномети серій ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерні модифікації ЗМБ. У кінематичній схемі рульового керування ця деталь виконує функцію гнучкого затискача, що відповідає за жорстке утримання поворотної стійки агрегату на заданому курсі.

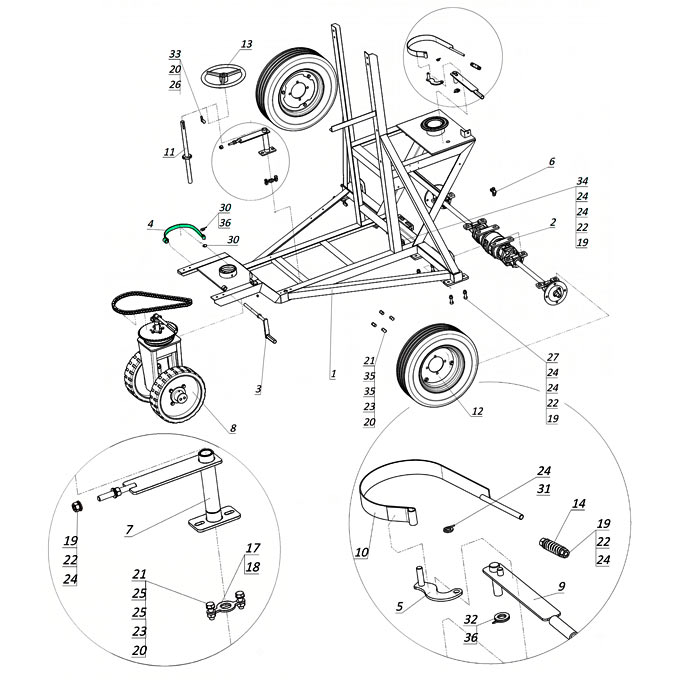

Конструктивно деталь являє собою вигнуту металеву смугу, яка монтується на основній рамі машини та геометрично охоплює сталевий барабан (обід), приварений до великої веденої рульової зірочки. Кінці стрічки з'єднуються з опорним пальцем на рамі та керуючою гвинтовою рукояткою. Коли механізатор обертає ручку для фіксації напрямку, механізм стягує кінці стрічки, змушуючи її щільно обтискати барабан зірочки. Сила тертя, що виникає при цьому контакті, надійно блокує рульовий вузол у встановленому положенні, запобігаючи мимовільному повороту передніх коліс під впливом вібрацій від роботи механізмів або під час руху нерівним покриттям току.

Технічні характеристики стрічки гальма переднього ходу ЗП 01.000.1.3

• Каталожний номер: ЗП 01.000.1.3
• Застосування: Модернізовані зерномети ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерні модифікації ЗМБ
• Призначення: Фрикційна безступінчаста фіксація (блокування) напрямку руху переднього ходу
• Конструкція: Гнучка металева смуга з вушками для сполучення з тяговим механізмом
• Контактні суміжні вузли: Рульова зірочка ЗП 01.402 із привареним сталевим ободом

Конструктивно гальмівна стрічка працює як головний фрикційний елемент механізму, який стягується навколо сталевого барабана великої веденої рульової зірочки. Під дією руху, що виникає від оберту гвинтової рукоятки, кінці стрічки сходяться, забезпечуючи її рівномірне та щільне обтискання робочої поверхні. Така кінематика дозволяє безпосередньо стрічці жорстко утримувати колісну базу в заданому положенні, даючи змогу оператору дозовано контролювати зусилля затискання без ризику послаблення фрикційного контакту під впливом робочих вібрацій агрегату.

Використання саме стрічкового принципу фіксації дозволило ліквідувати інженерні вразливості, характерні для класичних зернометів, де блокування курсу здійснювалося металевим стопором між зубами малої вал-зірочки. На відміну від архаїчного фіксатора, що обмежував точність налаштування жорстким кроком зубної передачі, гладка внутрішня площина стрічки гарантує плавну, безступінчасту фіксацію керма під абсолютно будь-яким кутом. Це також усуває і проблеми з ергономікою: механізатору більше не потрібно додатково прокручувати важкий штурвал, «ловлячи» зазор, як це бувало, коли зубчастий стопор впирався в торець зуба. Крім того, завдяки тому, що стрічка охоплює велику зірочку, точка гальмування переноситься на значно більший радіус барабана – тут площа контакту стрічки ефективно розсіює фізичні напруження, надійно захищаючи рульовий привід від екстремальних концентрованих ударів від коліс, зрізання фіксуючих елементів та виникнення паразитних люфтів.

Супутні деталі механізму стрічкового гальма

Оскільки гальмівна стрічка ЗП 01.000.1.3 є виключно виконавчим фрикційним елементом, її робота забезпечується в жорсткій зв'язці з іншими компонентами модернізованого вузла фіксації курсу. До базового переліку суміжних деталей належать:

• Рукоятка гальма переднього ходу ЗП 01.000.1.2
• Зірочка рульова ЗП 01.402
• Кріпильні елементи

Використання саме стрічкового принципу дозволило інженерам позбутися однієї з найбільш ненадійних деталей старої кінематики - пружини зубчастого стопора. На класичних агрегатах ця пружина постійно ламалася, злітала від робочих вібрацій або просто губилася, через що рульова стійка втрачала фіксацію. Новій стрічковій системі зовнішні пружини взагалі не потрібні - сама металева смуга гальма володіє достатньою природною пружністю. Коли оператор відпускає гвинтову стяжку, стрічка самостійно розтискається і плавно відходить від барабана, а утримання курсу базується виключно на жорсткій механіці різьби.

Оскільки процес стягування стрічки повністю залежить від ходу різьбового штока керуючої рукоятки, у механізаторів часто виникає логічне питання щодо працездатності такого вузла в умовах суцільної запиленості на току. Механізм спроєктовано з урахуванням цих сільськогосподарських реалій - профіль різьби та закладені технічні допуски між деталями стяжки перешкоджають щільному пресуванню зернового пилу чи дрібного сміття всередині витків. Навіть якщо пил неминуче осідає на відкритих ділянках різьби, він не здатен викликати критичного заклинювання. Природна властивість самогальмування різьбової пари гарантує, що затиснута стрічка не послабиться від вібрацій, а достатнє плече самої рукоятки дозволяє оператору легко долати опір забруднених витків при розгальмовуванні. Це все зберігає загальну плавність керування і робить вузол безвідмовним навіть за мінімального технічного обслуговування.

Купити стрічку ЗП 01.000.1.3 та інші комплектуючі для переобладнання

На Заводі Мороза ви можете замовити стрічку гальма ЗП 01.000.1.3 як окремий змінний елемент для поточного обслуговування, так і в комплекті з усією необхідною кінематикою - гвинтовою рукояткою та рульовою зірочкою із барабаном. Замовлення деталей у безпосереднього виробника забезпечує точну геометрію металевої смуги та її правильне прилягання до робочої поверхні без перекосів.

Якщо ви вирішили відмовитися від застарілого зубчастого стопора на класичному зернометі та перевести його на систему стрічкового гальма, ми сформуємо для вас готовий настановний комплект. За окремим запитом ми додамо спеціальний металевий монтажний майданчик - його достатньо приварити до старої рами у відповідному місці, щоб забезпечити правильну базу для роботи гвинтової стяжки.

Водночас варто раціонально оцінювати загальний стан вашої техніки. Коли металоконструкція рами та ходові вузли старого агрегату мають критичне зношення та ознаки втоми металу, нескінченні точкові модернізації втрачають інженерний та економічний сенс. У таких випадках ми пропонуємо оновити парк техніки та перейти на наші сучасні машини серій ЗМ-60У, ЗМ-90У чи ЗМ-120У - у цих зернометах зручна безступінчаста фіксація курсу, надійні приводи та збалансована ходова частина вже реалізовані в базовій заводській архітектурі.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми розбираємося в рульових механізмах та інших вузлах зернометів різних років випуску і допоможемо знайти деталі та рішення для ремонту, які гарантовано підійдуть саме вашому агрегату.
