Стрічка гальмівна ЗП 01.241 для ЗМ-60У/90У

Стрічка гальмівна ЗП 01.241 (для ЗМ-60У/90У)

Стрічка гальмівна ЗП 01.241 - це головний робочий фрикційний елемент модернізованого вузла стрічкового гальма ЗП 01.140, яким штатно комплектуються зерномети нового покоління серій ЗМ-60У та ЗМ-90У. Її базове інженерне завдання полягає у щільному охопленні циліндричного барабана поворотної рамки (тримера) для його жорсткої фіксації, що повністю запобігає самовільному розвороту конструкції тримера під дією робочих вібрацій та віддачі зернового потоку.

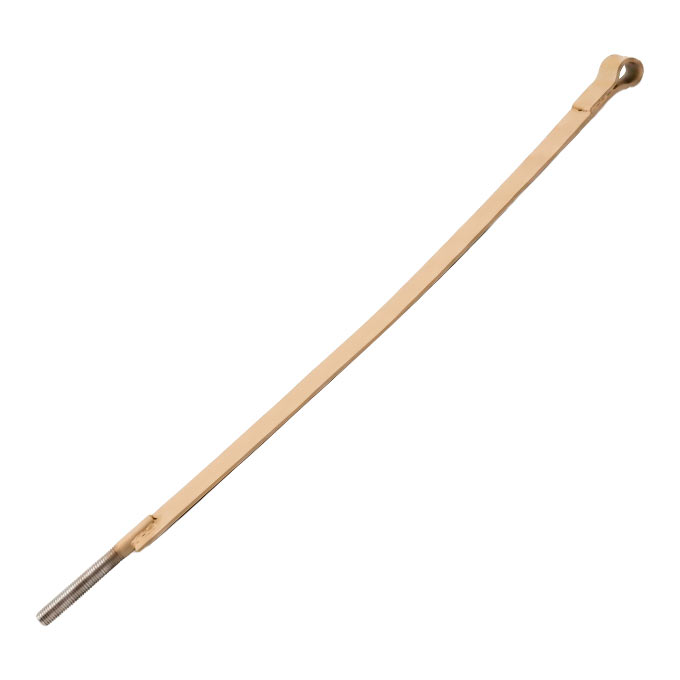

Конструктивно деталь являє собою гнучку металеву смугу з фіксуючим вушком на одному кінці та спеціальним напрямним стрижнем на іншому. Відмінною інженерною особливістю цієї модернізованої стрічки є саме її видовжений прямий хвостовик, на який тепер безпосередньо монтується робоча пружина ЗП 01.612 - завдяки такому рішенню утворюється система прямої дії, де зусилля передається строго лінійно. Це дозволило остаточно виключити з конструкції примхливі проміжні штоки та шайби, які у класичних моделях техніки часто ставали першопричиною перекосів і заклинювання механізму фіксації на току.

Технічні характеристики гальмівної стрічки ЗП 01.241

• Каталожний номер: ЗП 01.241
• Застосування: ЗМ-60У, ЗМ-90У
• Вузол встановлення: Стрічкове гальмо тримера ЗП 01.140
• Тип деталі: Гнучка фрикційна стрічка прямої дії (з видовженим хвостовиком)
• Кількість на один агрегат: 1 шт.

Геометрія модернізованої стрічки ЗП 01.241 розрахована на роботу в системі прямої дії - на одному її кінці сформовано фіксуюче вушко для рухомого з'єднання з плоским важелем привода, а на іншому розташований видовжений прямий стрижень із різьбою. Таке конструктивне рішення дозволяє монтувати робочу пружину безпосередньо на хвостовик самої стрічки, створюючи надійну лінійну базу для натягу. Завдяки цьому зусилля передається строго по осі, виключаючи кутові відхилення чи перекоси під час затискання або розгальмування барабана поворотної рамки.

Перехід на стрічку з інтегрованим довгим хвостовиком дозволив відмовитися від примхливих проміжних деталей, характерних для класичних зернометів. У старих механізмах зусилля на стрічку передавалося через окремий напрямний шток ЗП 01.160 та специфічну кульчасту шайбу-шарнір ЗП 01.608. Експлуатаційна практика показала, що втрата цієї шайби на току або вигин самого штока призводили до жорсткого тертя металу об раму і подальшого заклинювання всього вузла. Нова стрічка ЗП 01.241 діє напряму, роблячи механізм фіксації тримера структурно простішим і безвідмовним у роботі.

Посилена основа стрічки виготовляється з якісного гнучкого металу, здатного витримувати високі навантаження на розрив та тертя. Завдяки новій лінійній кінематиці оператор фізично відчуває чіткий момент розгальмування, що вберігає механізм від типової помилки персоналу - повороту масивного тримера з напівзатиснутим гальмом. Такий інженерний захист від людського фактора запобігає стиранню та передчасному стоншенню металевої смуги, гарантуючи жорстке утримання заданого кута викиду зерна без паразитних люфтів протягом багатьох робочих сезонів.

Супутні деталі гальмівної стрічки ЗП 01.241

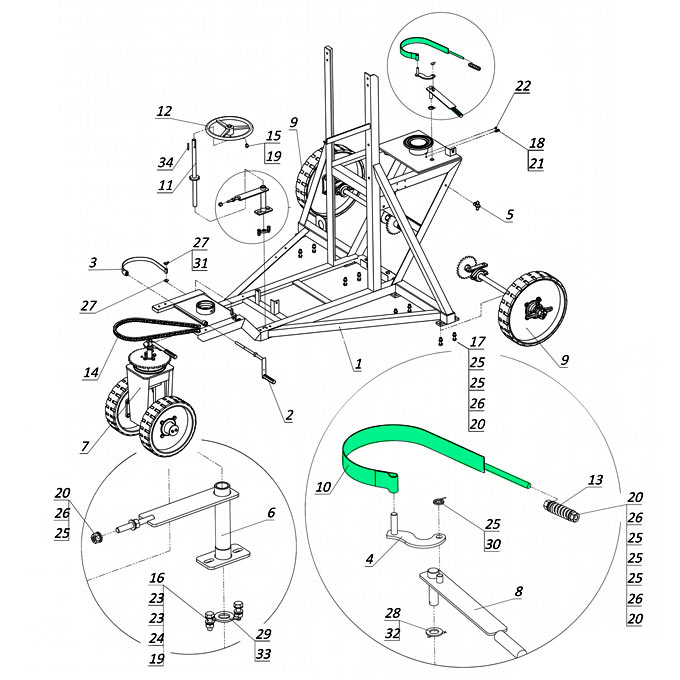

У кінематичній схемі стрічкового гальма прямої дії стрічка ЗП 01.241 працює в єдиному вузлі з іншими силовими та керуючими елементами. Під час її обслуговування або заміни необхідно перевіряти та за потреби встановлювати наступні суміжні комплектуючі:

• Ручка гальма ЗП 01.150
• Важіль гальма ЗП 01.000.2.2
• Пружина робоча ЗП 01.612
• Елементи фіксації (регулювальні гайки М12, плоскі та пружинні шайби, стопорні шплінти)

Схожий принцип дії стрічкової фіксації поворотної рамки (триммера) застосовується на багатьох різних модифікаціях зернометів. Ми підтримуємо в постійній наявності на складі стандартизовані стрічки для агрегатів нового покоління нашого виробництва. Однак, враховуючи велику кількість техніки різних років випуску, переобладнаних машин та агрегатів інших брендів, де конструкція чи габарити барабана можуть відрізнятися, ми маємо всі технічні можливості для виготовлення цих деталей під ваші індивідуальні потреби.

Якщо ваш зерномет має нестандартний вузол фіксації, наші фахівці можуть адаптувати геометрію стрічки - виготовити її з ширшого металу, зробити довшою чи коротшою для правильного обхвату барабана, а також використати іншу різьбу (болт) на напрямному хвостовику. За потреби, для збільшення коефіцієнта тертя та додаткового захисту барабана від зносу, можливе нанесення футерування на внутрішню робочу поверхню стрічки або реалізація інших конструктивних рішень. Наше виробництво готове виконати будь-яке індивідуальне замовлення, щоб гарантувати надійну і стабільну роботу гальмівного механізму тримера саме вашої машини.

Купити гальмівну стрічку ЗП 01.241 від Заводу Мороза

Завод Мороза будує своє виробництво на постійному живому діалозі з інженерами та механізаторами агропідприємств. Ми глибоко розуміємо жорсткі реалії експлуатації техніки на току і добре знаємо, що гальмівна стрічка - це елемент, який приймає на себе основне фрикційне навантаження і найчастіше страждає через людський фактор (наприклад, спроби повернути рамку з напівзатиснутим гальмом). Саме цей практичний досвід спонукав нас відмовитися від застарілих рішень із примхливими проміжними штоками - наша модернізована стрічка прямої дії ЗП 01.241 виготовляється зі зносостійкого гнучкого металу з посиленим напрямним хвостовиком, що гарантує надійний обхват барабана та виняткову витривалість до екстремальних експлуатаційних навантажень.

Придбання цієї стрічки безпосередньо у виробника - це гарантія того, що ви отримуєте деталь із вивіреною геометрією, яка ідеально стане на своє робоче місце та відновить правильну кінематику всього вузла фіксації тримера. Завдяки наявності потужного власного виробництва, ми можемо як запропонувати стандартизовані вироби з наявності на складі, так і оперативно виготовити деталі зі зміненими параметрами чи з додатковим футеруванням під специфічні потреби вашого господарства.

Звертайтеся до нашого відділу продажу за консультацією та для оформлення замовлення! Наші фахівці детально розбираються в конструктивних особливостях машин різних років випуску і допоможуть безпомилково укомплектувати вашу техніку. Обирайте надійні інженерні рішення від Заводу Мороза, щоб оперативно усунути проблеми з фіксацією напрямку викиду зерна і забезпечити вашому агрегату безвідмовну, комфортну та стабільну роботу на багато інтенсивних сезонів уперед.
