Стрічка гальмівна ЗП 01.242 для ЗМ-120У та ЗМБ-120У

Стрічка гальмівна ЗП 01.242 (для ЗМ-120У та ЗМБ-120У)

Гальмівна стрічка ЗП 01.242 виступає центральною фрикційною деталлю в оновленому механізмі стрічкового гальма, що штатно встановлюється на високопродуктивні зерномети нового покоління - машини серії ЗМ-120У Заводу Мороза. Головна інженерна функція цього елемента полягає у надійному затисканні циліндричного барабана поворотної рамки (тримера). Завдяки щільному обляганню металевою смугою, масивна конструкція тримера надійно фіксується у заданому положенні, що унеможливлює її самовільне зміщення через експлуатаційні вібрації та потужну віддачу під час викиду маси зерна.

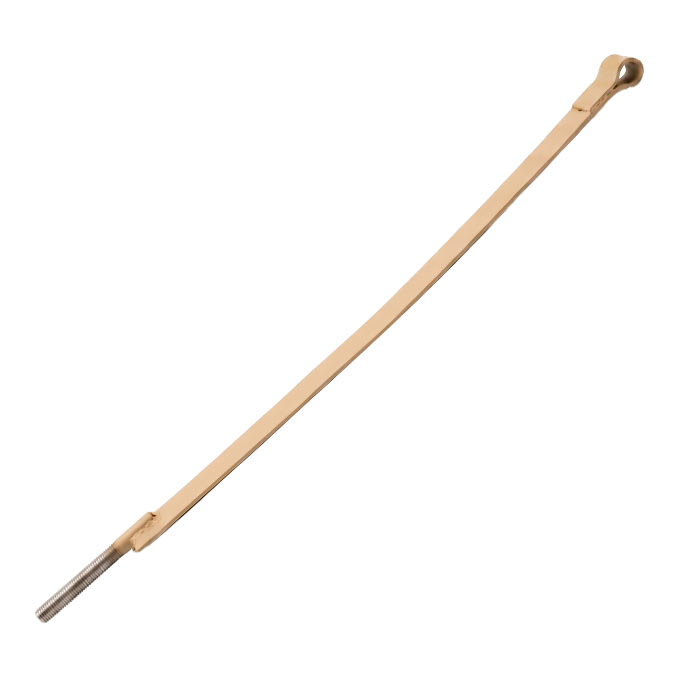

За своєю будовою деталь є гнучкою сталевою смугою, яка оснащена з одного боку кріпильним вушком, а з іншого - спеціальним подовженим стрижнем. Наявність цього прямого напрямного хвостовика є ключовою конструктивною інновацією модернізованої стрічки, оскільки безпосередньо на нього тепер одягається робоча пружина ЗП 01.612 - таке компонування створює кінематику прямої дії з виключно лінійною передачею натягу. Впровадження цієї системи дозволило назавжди позбутися ненадійних проміжних штоків та примхливих шайб, що на класичних моделях техніки регулярно перекошувались і провокували заклинювання фіксатора тримера просто під час роботи на току.

Технічні характеристики гальмівної стрічки ЗП 01.242

• Каталожний номер: ЗП 01.242
• Застосування: ЗМ-120У
• Вузол встановлення: Стрічкове гальмо тримера ЗП 01.140
• Тип деталі: Гнучка фрикційна стрічка прямої дії зі збільшеним напрямним хвостовиком
• Кількість на один агрегат: 1 шт.

Форма та розміри оновленої стрічки ЗП 01.242 спеціально адаптовані для роботи в кінематиці прямої дії високопродуктивних агрегатів. Конструктивно деталь має кріпильне вушко з одного боку (для шарнірного з'єднання з плоским приводним важелем), тоді як її протилежний край закінчується довгим прямим стрижнем із нарізаною різьбою. Цей інтегрований хвостовик слугує базою для прямого встановлення робочої пружини ЗП 01.612 - в результаті утворюється ідеально рівний, осьовий вектор натягу, що повністю виключає будь-які перекоси чи кутові зміщення в процесі затискання або відпускання барабана поворотної рамки.

Застосування стрічки із видовженим хвостовиком стало ключовим кроком для відмови від ненадійних проміжних ланок, які були характерними для класичної техніки. У старих механізмах фіксації для передачі зусилля був необхідний окремий напрямний шток ЗП 01.160 разом зі специфічною сферичною шайбою ЗП 01.608. Як показувала експлуатаційна практика, випадкова втрата цієї шайби-шарніра або вигин самого штока призводили до жорсткого тертя металу об раму, руйнуванню посадкових місць та заклинювання всього вузла. Модернізована деталь ЗП 01.242 працює напряму, що робить механізм набагато простішим конструктивно та абсолютно безвідмовним на практиці.

Сама стрічка виготовляється з міцного та гнучкого металопрокату, який легко переносить інтенсивні розривні та фрикційні навантаження. Завдяки новій лінійній передачі зусилля, механізатор фізично і дуже чітко відчуває момент повного розгальмування механізму. Такий інтуїтивний зворотний зв'язок слугує надійним інженерним захистом від людського фактора - він не дає оператору повертати масивний тример при напівзатиснутому гальмі. Це кардинально зменшує ризик передчасного витирання металевої смуги, гарантуючи машині залізну фіксацію напрямку викиду без паразитних люфтів протягом багатьох робочих сезонів.

Супутні комплектуючі гальмівної стрічки ЗП 01.242

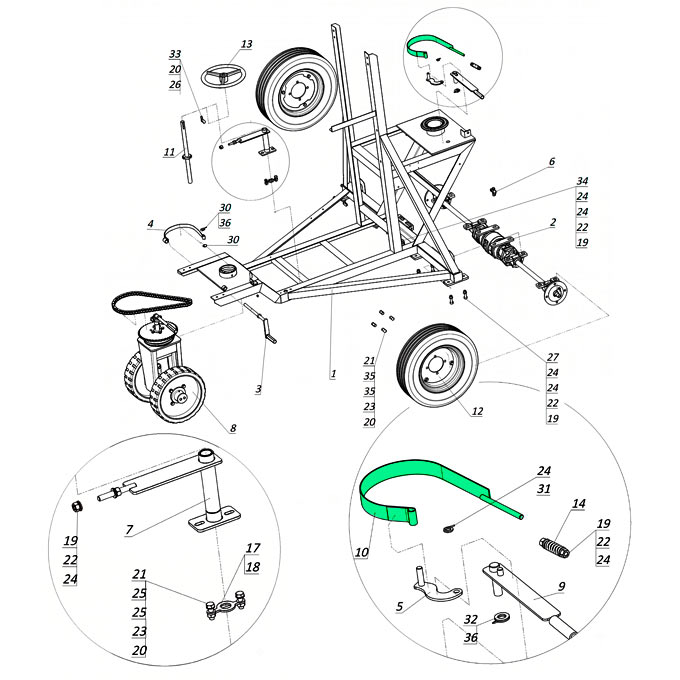

У кінематичній схемі модернізованого стрічкового гальма прямої дії стрічка ЗП 01.242 функціонує не ізольовано, а в тісному механічному зв'язку з іншими керуючими та силовими компонентами. При проведенні технічного обслуговування або повної заміни цієї фрикційної смуги на агрегатах ЗМ-120У, обов'язковій ревізії підлягають наступні суміжні деталі:

• Ручка гальма ЗП 01.150
• Важіль гальма ЗП 01.000.2.2
• Пружина робоча ЗП 01.612
• Стандартні елементи фіксації (регулювальні гайки М12, гровери, плоскі шайби та стопорні шплінти)

Подібний принцип стрічкового блокування поворотної рамки (тримера) широко використовується не лише на наших нових машинах, а й на багатьох інших моделях зернометальної техніки. Для високопродуктивних агрегатів нашого виробництва, таких як ЗМ-120У та ЗМБ-120У, ми завжди підтримуємо на складі необхідний запас стандартизованих стрічок ЗП 01.242. Разом з тим, ми чудово розуміємо, що в господарствах працює безліч машин різних років випуску, агрегатів інших виробників або техніки після індивідуального переобладнання, де габарити чи діаметр гальмівного барабана можуть суттєво відрізнятися. Для таких випадків наше підприємство має всі необхідні виробничі потужності, щоб виготовити фрикційні стрічки за вашими індивідуальними параметрами.

Якщо механізм фіксації вашого зерномета має нестандартну конфігурацію, наші інженери готові оперативно адаптувати базову геометрію стрічки - ми можемо змінити її загальну довжину для ідеального обхвату барабана, застосувати ширший металопрокат для збільшення площі контакту, а також нарізати іншу різьбу (або приварити специфічний болт) на напрямному хвостовику. За окремим запитом, для підвищення коефіцієнта тертя та захисту металевого барабана від передчасного стирання, ми виконуємо нанесення спеціального футерування на внутрішню робочу площину стрічки. Ми готові реалізувати будь-які конструктивні рішення, щоб забезпечити гальмівному механізму тримера вашої машини залізну надійність та стабільну роботу на току.

Купити гальмівну стрічку ЗП 01.242 для ЗМ-120У від Заводу Мороза

Виробничий підхід Заводу Мороза тісно пов'язаний із реальною практикою аграріїв. Зворотний зв'язок від механізаторів підтверджує, що саме гальмівна стрічка зазнає найбільшого фрикційного зносу коли масивний тример намагаються розвернути силоміць при не повністю відпущеному гальмі. Враховуючи ці екстремальні навантаження, притаманні високопродуктивним машинам ЗМ-120У та ЗМБ-120У, ми остаточно відійшли від ненадійних кінематичних схем із проміжними штоками. Наша оновлена стрічка прямої дії ЗП 01.242 створена з міцного та гнучкого металопрокату й оснащена подовженим напрямним стрижнем. Це забезпечує максимальну площу прилягання до барабана та виняткову стійкість деталі до розриву чи деформації в суворих умовах току.

Купуючи цю фрикційну деталь напряму на нашому підприємстві, ви повністю застраховані від проблем із монтажем, бо отримуєте виріб із суворо вивіреними геометричними параметрами, який бездоганно інтегрується в механізм фіксації та відновлює його правильну лінійну дію. Власні виробничі потужності дозволяють нам безперебійно відвантажувати стандартизовані стрічки зі складу, а також оперативно виконувати індивідуальні замовлення - адаптувати базову довжину, ширину смуги або наносити додаткове зносостійке футерування під специфічні потреби чи нестандартні барабани вашого господарства.

Звертайтеся до нашого відділу продажу за фаховою консультацією та для оформлення замовлення! Наші спеціалісти глибоко орієнтуються в технічних нюансах зернометів усіх модифікацій і допоможуть безпомилково підібрати комплектуючі саме для вашої машини. Обирайте перевірені інженерні рішення від Заводу Мороза, щоб оперативно усунути проблеми із самовільним поворотом напрямку викиду зерна та гарантувати своєму агрегату впевнену, безпечну та стабільну роботу на багато інтенсивних сезонів уперед.
