Вал у зборі ЗМ120 06.130.000 (правої сторони мосту ЗМ-120У)

Вал у зборі ЗМ120 06.130.000 (правої сторони мосту ЗМ-120У)

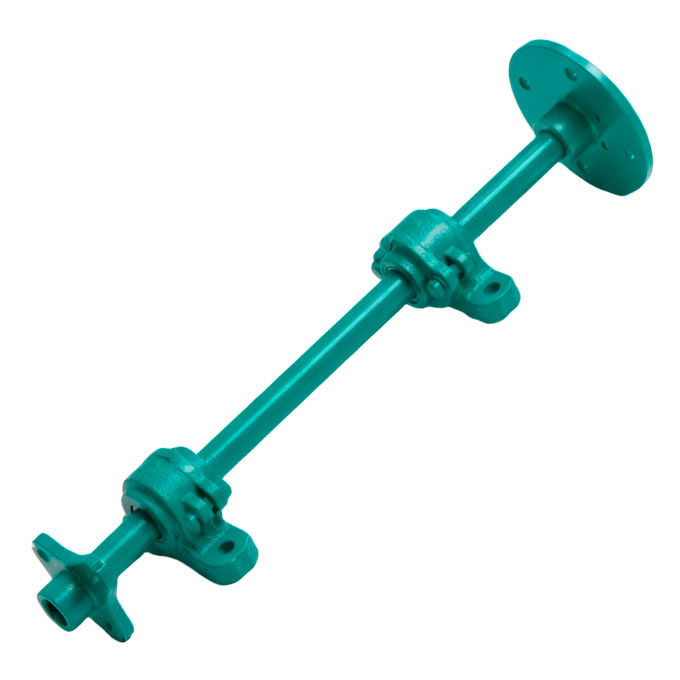

Вал у зборі ЗМ120 06.130.000 - це повністю укомплектований та готовий до монтажу силовий вузол правого прольоту ходового мосту диференціала ЗМ120 06.100.000-05. Він розроблений для самохідних зернометів серії ЗМ-120У, а також застосовується при модернізації та переобладнанні ходових систем зернометів інших серій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

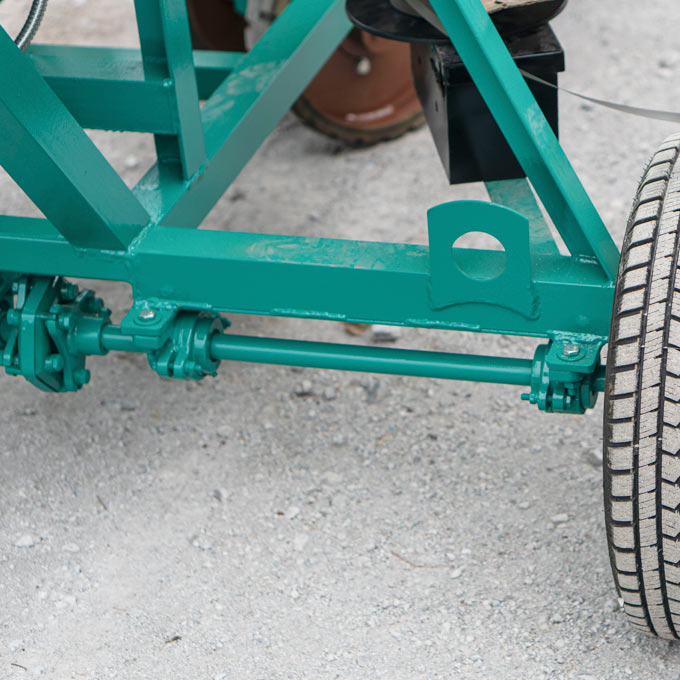

Вузол розташовується з правого боку від диференціала і передає крутний момент від короткої правої півосі (через еластичну муфту ВАЗ) далі на маточину правого колеса. Поставка у вигляді повноцінного заводського комплекту з двома підшипниковими корпусами Н026.058, сальниками, з'єднувальним та монтажним фланцями і шпонками дозволяє провести швидку заміну всього правого силового прольоту без потреби окремо збирати підшипникові вузли та регулювати ущільнення в майстерні.

Технічні характеристики вала диференціала в зборі ЗМ120 06.130.000

• Каталожний номер - ЗМ120 06.130.000
• Застосування - ходовий міст із диференціалом ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором

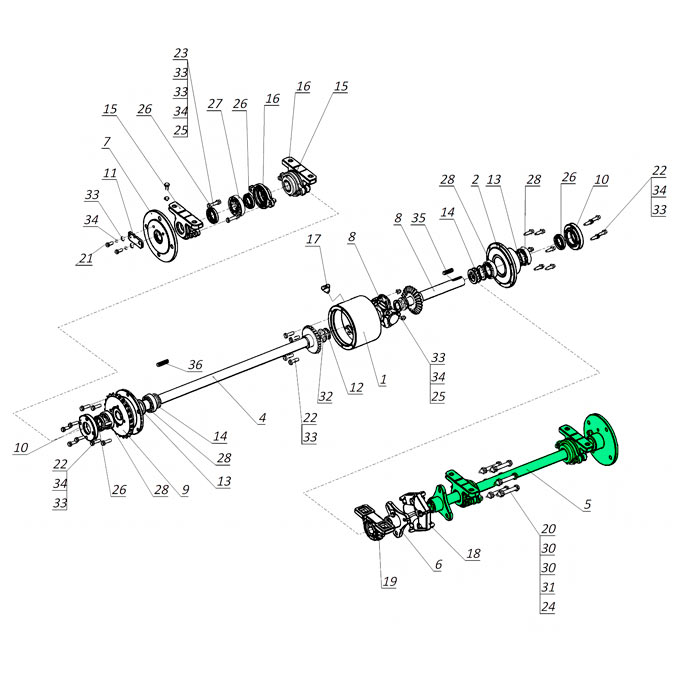

• Склад заводського вузла - вал ЗМ120 06.130.001, фланець з'єднувальний ЗМ120 06.140.000, фланець монтажний ЗМ120 06.150.000, упорна пластина ЗМ120 06.100.009, корпуси підшипника Н026.058 (2 шт.), кришки підшипника Н.026.163 (2 шт.), підшипники 11206 (2 шт.), манжети 1-30х52-1 (4 шт.), шпонки 8х7х45 та 8х7х50, кріпильні болти, гайки та шайби
• Матеріал вала - якісна конструкційна сталь з обов'язковим загартуванням (термообробкою) та чистовим шліфуванням посадочних шийок
• Посадочні діаметри вала - Ø30 мм (під сферичні підшипники 11206, манжети 1-30х52-1 та шпонкові з'єднання фланців)
• Тип підшипникових опор - два чавунні корпуси Н026.058 із дворядними сферичними підшипниками 11206, маслянками М10х1 для поповнення мастила та наскрізними кришками
• Кількість на один агрегат - 1 комплект
• Країна виробництва - Україна

Конструктивні особливості правого довгого вала диференціала ЗМ120 в зборі

Вал ЗМ120 06.130.001 виготовляється з якісної конструкційної сталі з обов'язковим загартуванням та високоточним шліфуванням посадочних шийок. Термічна обробка забезпечує високу міцність деталі на скручування та згин, а також запобігає зминанню стінок шпонкових пазів при реверсі та пікових навантаженнях. Посадочні шийки Ø30 мм шліфуються з точними допусками під дворядні підшипники 11206 та сальники 1-30х52-1, що гарантує щільну посадку без люфтів та довговічність гумових манжет.

Двоопорна підшипникова система вузла ефективно компенсує прогини та перекоси рами зерномета. Вал спирається на два окремі чавунні корпуси Н026.058, які прикручуються до рами. Використання дворядних сферичних підшипників 11206 дозволяє вузлу самовстановлюватися та розраховане на компенсацію незначних деформацій рами під час руху по нерівному току. Кожен підшипниковий корпус із двох боків ущільнений манжетами 1-30х52-1 та оснащений прес-маслянкою М10х1 для регулярного поповнення мастила.

Комплектація вузла включає повну фланцеву обв'язку для надійної передачі крутного моменту. На внутрішньому кінці вала за допомогою шпонки 8х7х45 встановлюється з'єднувальний фланець ЗМ120 06.140.000, який стикується з еластичною муфтою ВАЗ 2101-2202120. На зовнішньому кінці за допомогою шпонки 8х7х50 мотується монтажний фланець ЗМ120 06.150.000, що передає обертання на маточину правого колеса. Така конструкція забезпечує стабільну кінематичну зв'язку та легкість розбирання при сервісному обслуговуванні.

Супутні комплектуючі для обслуговування правої сторони диференціалу ЗМ-120

На Заводі Мороза ви можете замовити як вал у зборі ЗМ120 06.130.000, так і окремі комплектуючі для його поточного ремонту чи дефектовки:

• Вал правий ЗМ120 06.130.001
• Фланець з'єднувальний ЗМ120 06.140.000 та фланець монтажний ЗМ120 06.150.000
• Корпус підшипника Н026.058 із кришкою Н.026.163
• Дворядні сферичні підшипники 11206 (ГОСТ 8545-75)
• Армовані манжети (сальники) 1-30х52-1 (ГОСТ 8752-79) - 4 шт
• Еластична муфта ВАЗ (2101-2202120) та комплект призматичних шпонок (8х7х45 / 8х7х50)
• Упорна пластина ЗМ120 06.100.009 та кріпильний метиз (болти М8х20, М8х40, гайки, шайби)

Купити вал диференціалу у зборі ЗМ120 06.130.000 від Заводу Мороза

Замовляючи вал правого прольоту диференціала в зборі напряму від Заводу Мороза, ви отримуєте повністю перевірений та відцентрований вузол із заводським загартуванням сталі, правильно запресованими підшипниками, встановленими сальниками та усіма іншими суміжними деталями.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці детально проконсультують вас щодо технічних нюансів монтажу чи особливостей різного покоління техніки та оперативно організують відправку замовлення безпосередньо зі складу виробника!
