Вал-зірочка ЗП 01.330 (ЗМ-60/60А)

Вал-зірочка ЗП 01.330 рульового керування ЗМ-60/60А

Вал-зірочка ЗП 01.330 - це основний приводний елемент механізму рульового керування класичних зернометів серії ЗМ-60, ЗМ-60А та їхніх ранніх модифікацій. У загальній кінематичній схемі машини ця деталь виконує функцію первинного ведучого вузла, який безпосередньо трансформує ручне зусилля оператора у механічний рух напрямної системи агрегату.

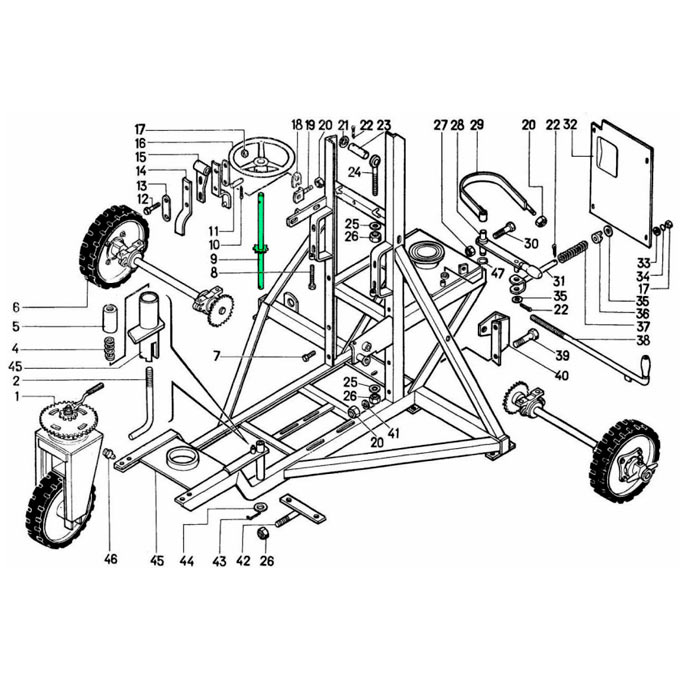

Конструктивно вал-зірочка монтується на вертикальній опорі руля основної рами зерномета, де верхня частина вала слугує посадковою базою для жорсткого кріплення штурвала керування (керма), а інтегрована в деталь мала зубчаста зірочка працює в парі з роликовим приводним ланцюгом з кроком 19,05 мм (ПР-19,05-31,8). Отримуючи крутний момент від штурвала, вал-зірочка тягне ланцюг, який передає це зусилля на велику ведену зірочку переднього ходу, змушуючи опорні колеса повертатися.

Головне інженерне завдання цієї деталі - забезпечити надійну, точну та безперебійну передачу зусилля для розвороту масивної колісної стійки, гарантуючи впевнене та стабільне маневрування важким зернометом на майданчиках току чи всередині зерноскладів.

Технічні характеристики вал-зірочки рульового керування (ЗП 01.330)

• Каталожний номер: ЗП 01.330
• Тип деталі: Зварний приводний вал механізму керування
• Параметри зірочки: 10 зубців (z=10), крок під ланцюг ПР-19,05-31,8
• Маса виробу: 2,2 кг
• Місце встановлення: Вертикальна опора керма (на основній рамі агрегату)

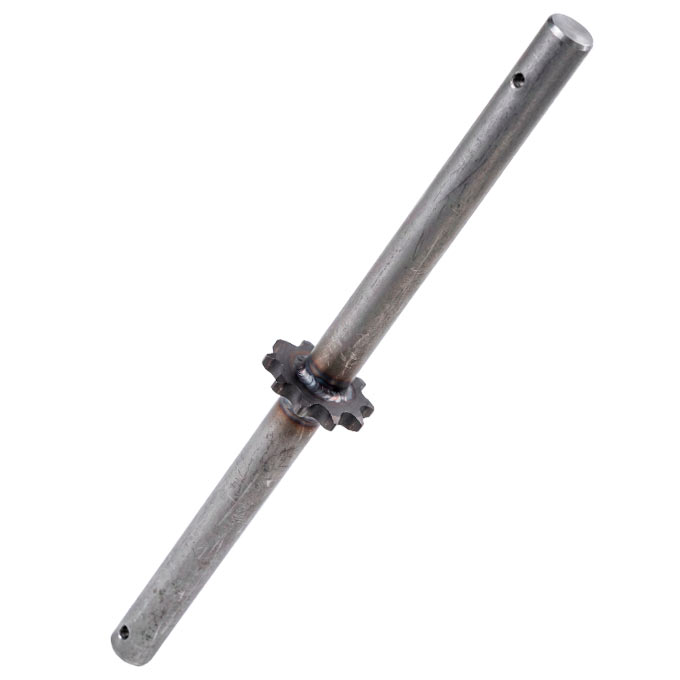

Конструктивно вал-зірочка ЗП 01.330 являє собою довгий циліндричний вал, до якого жорстко приварена мала ведуча зірочка на 10 зубців. Особливістю цієї деталі є те, що зубчастий вінець приварений на суворо визначеній відстані вздовж осі вала - ця відстань розрахована таким чином, щоб після занурення вала у вертикальну трубчасту опору керма (яка жорстко вварена в раму агрегату), зірочка опинялася якраз трохи вище верхнього зрізу цієї напрямної труби. Таке позиціонування по висоті є важливим для кінематики - воно забезпечує ідеальну горизонтальну площину для роботи приводного ланцюга ПР-19,05-31,8, гарантуючи передачу зусилля на передній хід без перекосів та спадання ланок.

Верхня частина вала слугує посадковою базою для кріплення штурвала керування і має кілька варіантів конструктивного виконання, які залежать від покоління техніки. На класичних валах найчастіше передбачені отвори під кріпильні болти М10 (або ж під спеціальні штифти/осі), які проходять наскрізь через корпус штурвала. Однак таке болтове чи штифтове з'єднання часто не витримує різких ривків і працює на зріз, тому на практиці досить часто зустрічаються вали з фрезерованими пазами під шпонку, що краще тримають крутний момент.

Що стосується особливостей цієї деталі для наших сучасних ЗМ-60У/90У/120У, ми використовуємо комплексний і надійний підхід до кріплення штурвала. На наших сучасних валах присутній паз під шпонку (розміром 8х7х50), яка бере на себе все основне торсійне навантаження при обертанні важкого агрегату. А для того, щоб штурвал (в наших нових агрегатах це запозичений з ОВС-25 посилений варіант ОВИ 01.022.006) був надійно зафіксований від вертикального зміщення, наша конструкція додатково передбачає отвори під фіксуючий болт та шплінти (наприклад, 2,5х25 або 3,2х40) - таке комбіноване рішення (шпонка для обертання + болт/шплінт для утримання осі) повністю ліквідує проблему розбивання отворів і гарантує абсолютну відсутність люфтів у рульовій колонці.

Суміжні вузли та деталі вал-зірочки ЗП 01.330 класичного зразка

Оскільки вал-зірочка є первинним передавальним елементом системи керування, її заміна або ревізія зазвичай вимагає огляду пов'язаних контактних деталей рульового механізму. До основних суміжних компонентів для класичних ЗМ-60 та ЗМ-60А належать:

• Штурвал Н 067.027
• Приводний ланцюг ПР-19,05
• Зірочка рульова ЗП 01.402
• Відповідні елементи кріплення

Нагадаємо, що згідно з регламентом заводського паспорта на класичний ЗМ-60, існують дві важливі практичні вимоги до керування цією машиною. По-перше, для зниження крутного зусилля на вал-зірочку та зменшення фізичного навантаження на штурвал, поворот напрямного колеса рекомендується здійснювати під час руху агрегату. Спроби розвернути масивну колісну стійку на місці (у статиці) створюють екстремальний опір, який з часом призводить до зрізання фіксуючих елементів або зминання посадкових отворів на валу. По-друге, під час підготовки агрегату до перевезення на буксирі по території току, переднє колесо за допомогою штурвала необхідно обов'язково розгорнути на 180° - це забезпечує правильну геометрію кочення (ефект флюгера) та запобігає неконтрольованому рисканню передньої стійки під час буксирування машини.

Оскільки за десятиліття експлуатації та ремонтів геометрія рами і рульових опор на багатьох зернометах була змінена, заводські стандарти не завжди ідеально підходять під конкретну машину. Тому ми маємо можливість виготовити вал-зірочку ЗП 01.330 з індивідуальними лінійними параметрами, де за потреби ми можемо змінити загальну довжину самого вала або ж приварити ведучу 10-зубову зірочку вище чи нижче по осі, щоб забезпечити ідеальний збіг у площині з вашою веденою зірочкою та уникнути перекосу ланцюга. Крім того, для полегшення керування масивним агрегатом можлива кінематична модернізація вузла - під замовлення ми можемо виготовити вал із більшою ведучою зірочкою або укомплектувати колонку штурвалом збільшеного діаметра, що діятиме як більший важіль і дозволить оператору розвертати агрегат із меншими фізичними зусиллями.

Купити вал-зірочку ЗП 01.330 для ЗМ-60

Багаторічний виробничий досвід Заводу Мороза будується на постійному технічному діалозі з механізаторами та головними інженерами агропідприємств. Ми ретельно збираємо та аналізуємо зворотний зв'язок з реальних умов експлуатації техніки на токах, що дозволяє нашим експертам досконало розуміти механіку зносу вузлів класичних машин серії ЗМ-60 та ЗМ-60А. Навіть під час виготовлення стандартних деталей попередніх поколінь ми спираємося на суворі лінійні допуски, точне просторове позиціонування зварних елементів та використання металу з необхідним запасом міцності.

Прийнявши рішення купити вал-зірочку ЗП 01.330 безпосередньо у нашого підприємства, ви інвестуєте в надійний та геометрично вивірений приводний елемент. Правильно витримана висота приварювання 10-зубової зірочки гарантує рівну роботу рульового ланцюга без спадання та перекосів, а якісний метал осі забезпечує високий опір постійним торсійним (скручувальним) навантаженням під час маневрування важким агрегатом.

Звертайтеся до нашого технічного відділу для обговорення деталей вашого замовлення! Наші фахівці добре розбираються у специфіці рульових колонок техніки різних років випуску і допоможуть підібрати або індивідуально адаптувати хвостовик та інші параметри деталі конкретно під штурвал чи раму саме вашої машини. Встановлюйте надійні приводні компоненти від безпосереднього виробника, щоб ліквідувати паразитні люфти у кермі та повернути своєму зерномету прогнозовану, точну і стабільну керованість на багато робочих сезонів.
