Вал-зірочка ЗП 01.330 зернометів ЗМ-60У/90У/120У

Вал-зірочка ЗП 01.330 для зернометів ЗМ-60У/90У/120У

Вал-зірочка ЗП 01.330 є приводним компонентом системи рульового керування в конструкції модернізованих зернометів серій ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерних модифікацій, яка також сумісна з класичними зернометами попердніх поколінь ЗМ-60/60А. У кінематичному ланцюзі машини ця деталь відіграє роль базової передавальної ланки - вона безпосередньо приймає обертове зусилля від штурвала ОВИ 01.022.006 і через малу ведучу зірочку транслює його на приводний роликовий ланцюг ПР-19,05-31,8, який задає напрямок розвороту стійці двоколісного переднього ходу.

Деталь монтується у вертикальну трубчасту опору керма, що закріплена на основній рамі агрегату. Зважаючи на те, що сучасні високопродуктивні зерномети відрізняються більшою масою, рульовий механізм піддається високим торсійним (скручувальним) навантаженням під час маневрування, і щоб забезпечити надійну передачу зусилля, верхній посадковий хвостовик вал-зірочки розрахований на використання міцного шпонкового з'єднання. Така конфігурація посадкового місця дозволяє жорстко зафіксувати штурвал, запобігаючи виникненню паразитних люфтів при зміні напрямку руху. Головне інженерне завдання цієї деталі - гарантувати точний, безперебійний та прогнозований контроль над розворотом важкої машини у процесі її роботи чи транспортування майданчиками току.

Технічні характеристики вал-зірочки рульового керування (ЗП 01.330)

• Каталожний номер: ЗП 01.330
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У (+ ЗМ-60/60А)
• Тип деталі: Приводний вал рульової колонки з інтегрованою зірочкою
• Параметри зірочки: 10 зубців (z=10), адаптована під роликовий ланцюг ПР-19,05-31,8
• Посадкове місце штурвала: Фрезерований паз під шпонку 8х7х50 ГОСТ 23360-78
• Сумісний штурвал: Посилений штурвал ОВИ 01.022.006

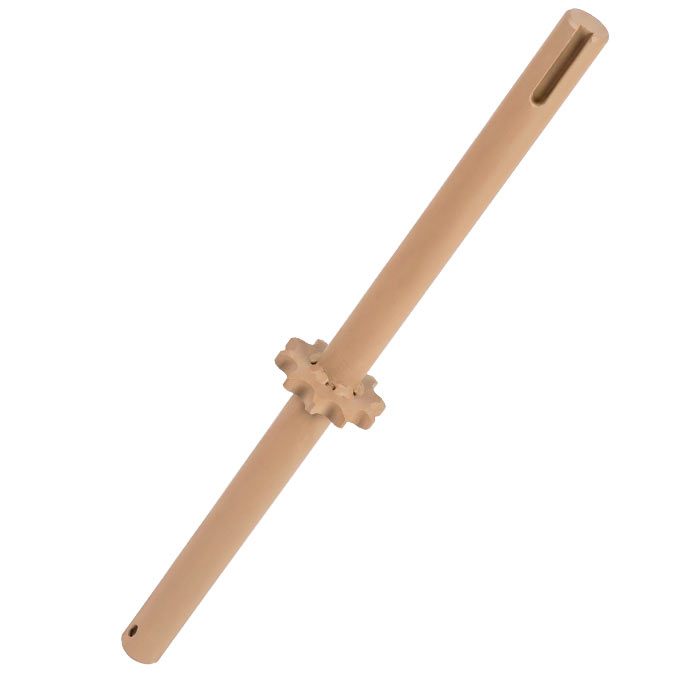

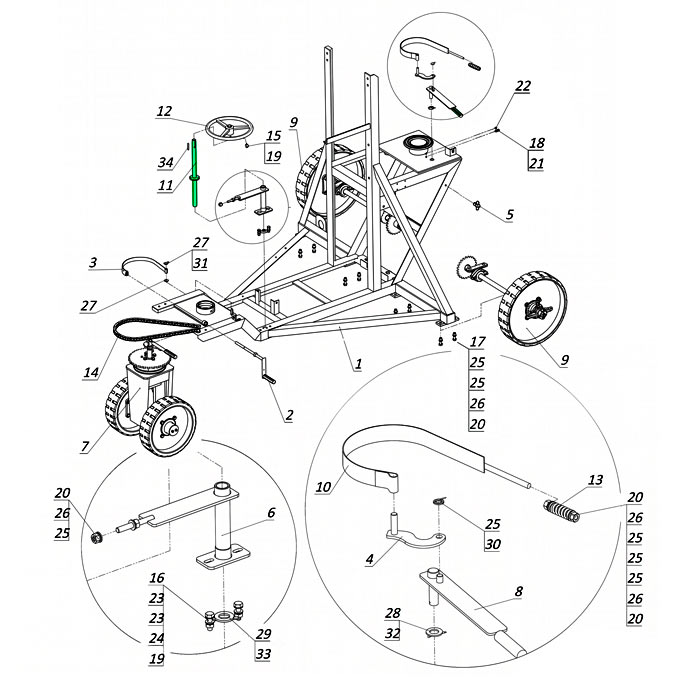

Конструктивно деталь ЗП 01.330 являє собою подовжений сталевий вал, до якого на визначеній висоті жорстко приварена ведуча мала зірочка на 10 зубців. Точне просторове позиціонування зубчастого вінця вздовж осі є важливим параметром, бо після занурення вала у трубчасту опору керма, яка закріплена на рамі машини, зірочка опиняється в ідеальній горизонтальній площині відносно великої веденої зірочки переднього ходу. Це гарантує правильну лінійну кінематику роликового ланцюга ПР-19,05-31,8, повністю виключаючи його перекоси, надмірне бокове зношування та ризики спадання під час маневрування.

Головна інженерна особливість модернізованої вал-зірочки зосереджена у її верхньому посадковому хвостовику, який адаптовано під встановлення посиленого масивного штурвала ОВИ 01.022.006. Для надійної передачі високого крутного моменту, необхідного для розвороту важкої двоколісної бази агрегату, на валу відфрезеровано повноцінний паз під стандартну шпонку розміром 8х7х50 - саме шпонкове з'єднання приймає на себе всі основні торсійні (скручувальні) навантаження від рук оператора, забезпечуючи жорстку фіксацію керма. Додатково, для унеможливлення вертикального зміщення штурвала вгору по осі під час інтенсивної роботи чи переїздів по нерівному току, на хвостовику передбачено отвір. Через нього монтується фіксуючий металовиріб (болт або шплінт), який надійно утримує штурвал на робочому місці. Таке комплексне комбіноване кріплення робить рульовий вузол максимально витривалим і гарантує відсутність паразитних люфтів.

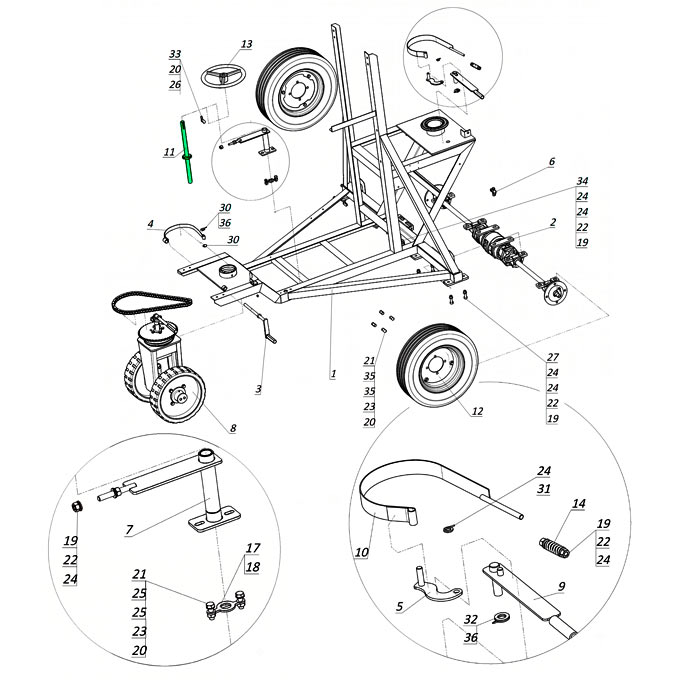

Супутні деталі та компоненти вал-зірочки ЗП 01.330

Оскільки вал-зірочка є первинним передавальним елементом у системі рульового керування, її коректна робота безпосередньо залежить від стану суміжних вузлів. Під час ревізії або заміни цієї деталі на сучасних агрегатах (ЗМ-60У/90У/120У) обов’язково перевіряються наступні контактні компоненти:

• Штурвал ОВИ 01.022.006
• Шпонка 8х7х50 (ГОСТ 23360-78)
• Опора керма ЗП 01.011.3.100
• Ланцюг руля ПР-19,05-31,8
• Зірочка ЗП 01.402
• Стопорні металовироби та кріплення

Експлуатаційна надійність шпонкового вузла

У суворих реаліях току, де механізаторам часто доводиться розвертати масивну техніку на нерівному бетоні або в умовах тісного зерноскладу, кріплення керма зазнає критичних торсійних навантажень. Конструктивне рішення використовувати повноцінне шпонкове з'єднання на хвостовику ЗП 01.330 гарантує, що зусилля оператора розподіляється по значно більшій площі контакту металу - це повністю ліквідує ризик зрізання фіксаторів та розбивання посадкових отворів в овал, забезпечуючи жорстке, монолітне відчуття керма без жодних паразитних люфтів протягом багатьох років інтенсивної роботи.

Хоча деталь ЗП 01.330 випускається як серійний стандарт для нашої сучасної лінійки, ми чудово розуміємо, що вона часто замовляється для встановлення на машини після різноманітних переобладнань. Якщо геометрія вашої рульової колонки чи рами була змінена, наші фахівці можуть виготовити деталь з індивідуальними параметрами. За потреби ми маємо змогу подовжити або вкоротити сам сталевий вал, приварити зірочку вище або нижче стандартної заводської позначки, або замінити її на іншу. Це все дозволяє ідеально вивести її в одну горизонтальну площину з вашою веденою зірочкою ЗП 01.402, зменшивши при цьому необхідні зусилля, а також уникнути перекосу приводного ланцюга та його постійного спадання чи ризиків розриву під час маневрування.

Купити вал-зірочку ЗП 01.330 на Заводі Мороза

Багаторічний виробничий досвід Заводу Мороза базується на тісному технічному діалозі з головними інженерами та механізаторами агропідприємств. Аналізуючи слабкі місця класичної техніки безпосередньо в умовах реальних токів, ми цілеспрямовано вдосконалюємо вузли, які зазнають найбільших навантажень. Модернізована вал-зірочка ЗП 01.330 є результатом такого інженерного підходу - відмова від застарілого штифтового кріплення на користь повноцінного шпонкового з'єднання дозволила назавжди вирішити проблему розбитих посадкових отворів та паразитних люфтів керма.

Прийнявши рішення купити посилену вал-зірочку ЗП 01.330 безпосередньо у нашого підприємства, ви отримуєте надійний приводний елемент, виготовлений із суворим дотриманням геометричних допусків. Якісний метал осі та правильне просторове позиціонування зубчастого вінця гарантують стабільну роботу ланцюгової передачі, виключаючи її перекоси під час маневрування важким агрегатом.

Звертайтеся до нашого технічного відділу для підбору комплектуючих! Ми розбираємося в рульових механізмах зернометів усіх поколінь до найменших нюансів і допоможемо підібрати деталі, які гарантовано підійдуть саме вашій машині. У нас ви можете замовити як окрему вал-зірочку для поточного ремонту, так і повністю укомплектований вузол керування разом із посиленим штурвалом ОВИ 01.022.006, а також елементами стрічкового гальма рульової зірочки та новим приводним ланцюгом. Встановлюйте оригінальні модернізовані запчастини від безпосереднього виробника, щоб повернути своєму агрегату ідеально точну, легку та безвідмовну керованість на багато років вперед.
