Вал ЗМ120 06.120.001-05 (лівий довгий, диференціала ЗМ-120У)

Вал ЗМ120 06.120.001-05 (лівий довгий, диференціала ЗМ-120У)

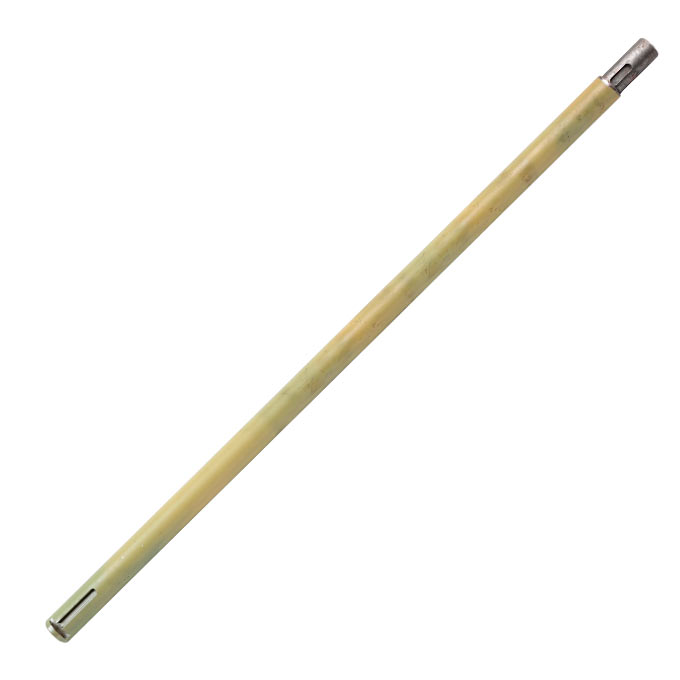

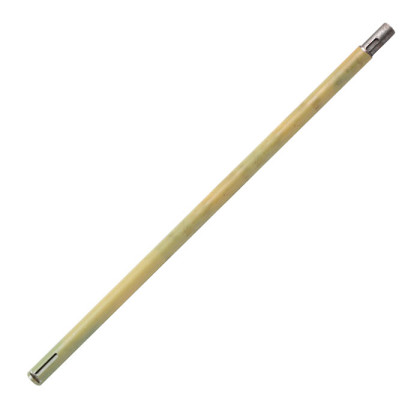

Вал ЗМ120 06.120.001-05 - це суцільний сталевий вал (ліва піввісь) ходового мосту з диференціалом ЗМ120 06.100.000-05, призначений для передачі крутного моменту від конічної групи диференціала безпосередньо на маточину (фланець) лівого ведучого колеса. Він застосовується на самохідних зернометах серії ЗМ-120У, а також при модернізації ходових систем зернометів інших модифікацій у разі переходу на безредукторну схему привода з окремим мотор-редуктором та пневмоколесами.

Деталь постачається як окремий точений вал (без конічної шестерні, шпонок, підшипників та монтажного фланця колеса). Купівля окремого вала є раціональним рішенням для проведення точкового ремонту лівого борту, коли сам вал має механічну виробітку під підшипниками чи пошкодження шпонкових пазів, але супутні комплектуючі залишаються придатними до подальшої експлуатації.

Технічні характеристики вала ЗМ120 06.120.001-05

• Каталожний номер - ЗМ120 06.120.001-05 (базовий вал складальної одиниці «піввісь ліва в зборі» ЗМ120 06.120.000-05)

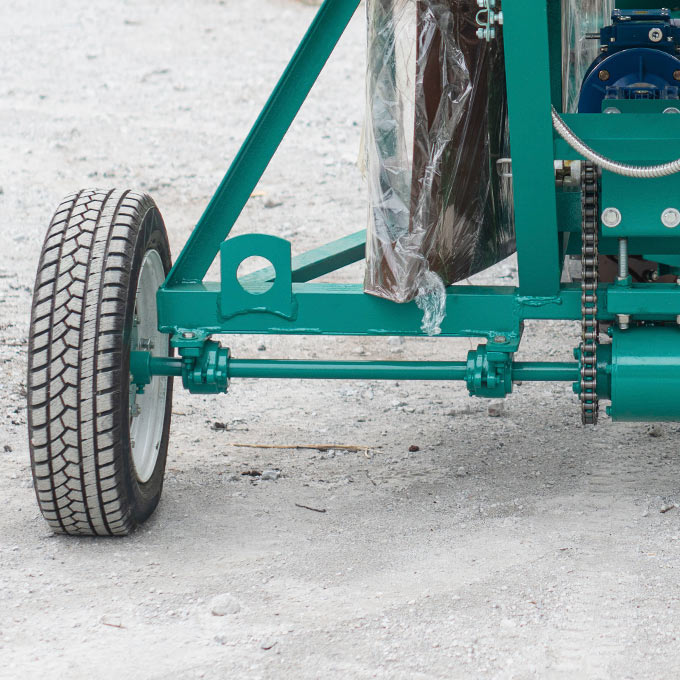

• Застосування - ліва сторона (проліт від диференціала до лівого ведучого колеса) ходового мосту ЗМ120 06.100.000-05 зернометів ЗМ-120У
• Призначення: - приймання крутного моменту від конічної шестерні та його передача на монтажний фланець лівого колеса
• Матеріал - конструкційна калібрована сталь із токарною обробкою посадочних шийок та фрезерованими пазами
• Посадочні параметри - суцільний вал Ø30 мм під внутрішні підшипники 180206 (у зірочці з кришкою), зовнішні підшипникові вузли Н 026.058 (підшипник 11206) та маточину (фланець монтажний) колеса
• Конфігурація пазів - внутрішній кінець має поздовжній шпонковий паз під шпонку 8х7х25, зовнішній кінець - Т-подібне сполучення (поздовжній шпонковий паз 8х7х50 та поперечна фрезерована канавка під упорну планку ЗМ120 06.100.00)
• Кількість на один агрегат - 1 шт
• Країна виробництва - Україна

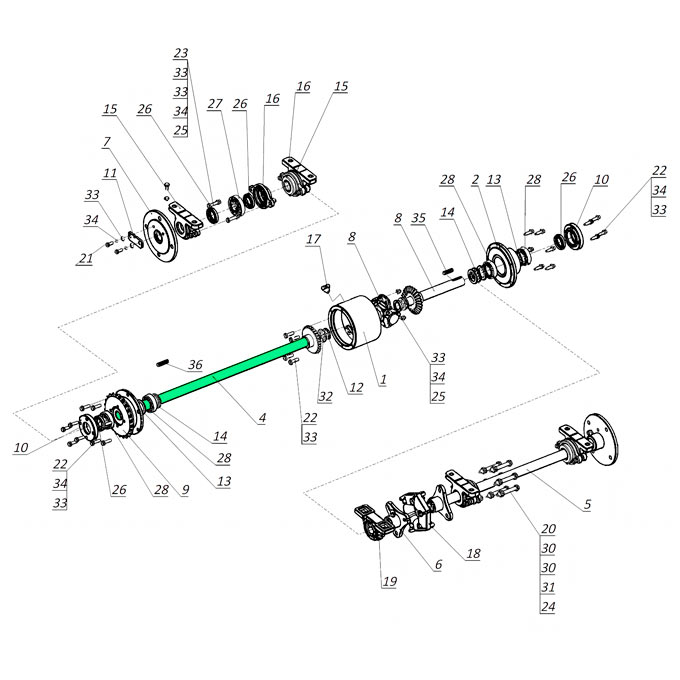

Конструктивні особливості та робота у кінематичному ланцюгу

Точна токарна обробка сталевого кругляка забезпечує сувору співвісність усіх опорних шийок. Вал виточується із суцільного сталевого прокату з дотриманням закладених допусків під посадку двох кулькопідшипників 180206 усередині зірочки з кришкою ЗМ120 01.460.05-05 та сферичного підшипника 11206 у зовнішньому чавунному корпусі Н 026.058.

Спеціальна геометрія кінців вала забезпечує надійне сполучення із силовими вузлами:

• Внутрішній кінець вала заходить усередину масляного барабана диференціала, де на нього за допомогою шпонки 8х7х25 та фіксуючого гвинта М8 монтується ведена конічна шестерня ЗМ 07.603-05 (z=28, m=3.5).
• Зовнішній (колісний) кінець вала має Т-подібну систему пазів, де поздовжній паз під шпонку 8х7х50 передає крутний момент на монтажний фланець колеса ЗМ120 06.150.000, а поперечний проріз призначений для встановлення загартованої упорної планки ЗМ120 06.100.009, яка прикручується болтами до маточини колеса, блокуючи будь-яке осьове зсунення чи сповзання колеса з вала під час руху по нерівних поверхнях.

Супутні комплектуючі для збирання лівого прольоту заднього ходу ЗМ-120

При заміні вала ЗМ120 06.120.001-05 або капітальному ремонті лівої сторони ходового мосту разом із деталями замовляють:

• Шестерню конічну ЗМ 07.603-05 (z=28, m=3.5)
• Зірочку з кришкою ЗМ120 01.460.05-05 СБ та підшипники 180206 (2 шт.)
• Корпус підшипника Н 026.058 у зборі з підшипником 11206 та кришками Н 026.163
• Фланець монтажний ЗМ120 06.150.000 СБ (маточину колеса)
• Пластину упорну (планку) ЗМ120 06.100.009
• Шпонки 8х7х25 та 8х7х50, стопорний гвинт М8 та кріпильні болти

Купити вал заднього ходу ЗМ120 06.120.001-05 від Заводу Мороза

Замовляючи лівий довгий вал ЗМ120 06.120.001-05 напряму від Заводу Мороза, ви отримуєте заводську деталь із якісно виточеними шийками під підшипники та точним фрезеруванням Т-подібного пазового вузла під кріплення колеса.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші фахівці допоможуть безпомилково підібрати комплектуючі для вашої модифікації зерномета та організують оперативну відправку замовлення безпосередньо зі складу виробника!
